通讯设备用折弯成型金属安装固定钣金件

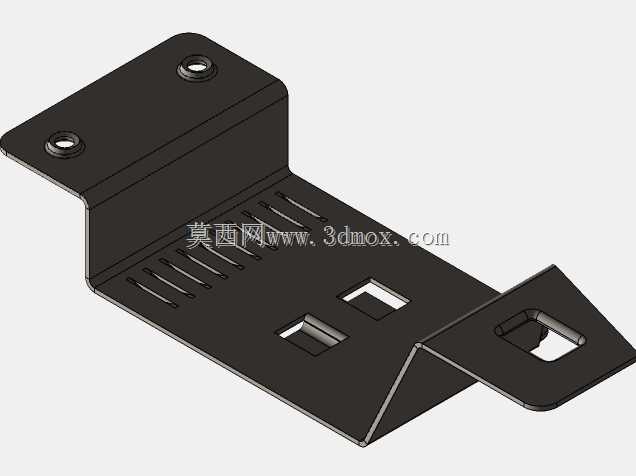

　　在通讯终端设备、户外通讯机柜、嵌入式通讯模组的装配场景中，这类折弯成型的金属安装板是承担内部模块定位、结构补强、走线限位功能的核心结构件，日常接触的基站信号处理单元、工业通讯网关、桌面式通讯终端的内部装配，都离不开这类定制化钣金件的支撑。从结构设计逻辑来看，这款零件采用单张金属板材经多道折弯工序一体成型，全程无额外焊接拼接结构，既规避了焊接带来的热变形、应力集中问题，也能有效控制批量生产的加工公差，保证同批次零件的安装孔位一致性。零件主体分为三个功能区域：一端是带两个压铆螺母柱的水平安装面，该平面设计为与设备主框架的内壁完全贴合，两个压铆件的位置严格匹配框架上的预装定位孔，装配时可先通过孔位完成预定位，再用标准紧固件锁紧，

　　无需额外制作定位工装就能保证装配精度，压铆螺母柱的端面与安装面的垂直度控制在0.1mm以内，避免锁紧时出现滑牙、贴合不严的问题。中间的水平承载面是零件的核心功能区，表面开设的多组长条形散热通槽，并非随意排布的装饰结构，槽宽、槽间距以及开槽区域的范围，完全对应其承载的通讯模块的发热区位置，当模块持续工作产生热量时，热量可通过这些通槽快速形成空气对流，避免局部积热导致模块工作稳定性下降；同时承载面上开设的两个方形定位缺口，是为配套模块的定位凸台预留的卡接位，装配时模块可直接卡入缺口完成横向与纵向的位置限定，减少紧固件的使用数量，提升装配效率。零件末端的斜向折弯挂耳，是为了适配设备内部的倾斜安装空间设计的，

　　挂耳上的异形安装孔同时兼容圆形定位柱与方形卡扣两种固定方式，既可以在设备上盖对应位置设置定位柱穿过孔位完成上盖的辅助定位，也能配合塑料卡扣实现免工具快速拆装，方便后期设备维护时的模块更换。从安装边界来看，零件的整体折弯高度严格控制在设备内部的预留安装间隙范围内，所有折弯边都做了去毛刺处理与小圆角导钝，避免装配时划伤操作人员或者破坏通讯模块的线材绝缘层；折弯处的内R角匹配板材厚度设置，既不会因为R角过小导致折弯处出现裂纹，也不会因为R角过大导致装配时与相邻零件产生干涉。在实际选型应用中，这类钣金件通常根据使用场景选择不同的板材材质，普通室内通讯设备可选用冷轧板表面做喷塑处理，成本可控且能满足基础的防锈与绝缘需求；

　　户外使用的通讯设备则可选用304不锈钢板材，无需额外表面处理就能具备优秀的耐候性，适应高低温、高湿度的复杂户外环境。设计这类零件时，需要提前核算板材展开尺寸，预留足够的折弯余量，所有孔位的位置都要避开折弯变形区，防止折弯过程中孔位被拉扯变形，影响后续装配精度；同时要兼顾零件的刚性，在不影响其他部件安装的前提下，通过折弯边的结构提升整体抗变形能力，避免设备运输过程中受震动导致零件变形、模块移位。
