V4四缸发动机配套空心活塞销结构

　　在往复式内燃机的动力传递链路里，活塞销是连接活塞与连杆小头的核心铰接部件，承担着将活塞承受的燃气爆发压力传递给连杆、进而驱动曲轴旋转的关键作用，这款适配V4四缸发动机的活塞销，在设计阶段就围绕高负荷工况下的可靠性、轻量化需求做了多轮校核。从实际应用场景来看，这类活塞销多用于小排量V型布局的乘用车辆发动机、小型通用动力汽油机以及部分摩托车型的动力单元中，工作时需要承受交变的冲击载荷，同时在活塞销座与连杆小头的配合面间做高频的相对摆动，工作环境温度常年处于120℃到180℃区间，润滑油膜的建立条件相对苛刻，因此结构设计上的细节直接决定了部件的使用寿命与整机运行稳定性。

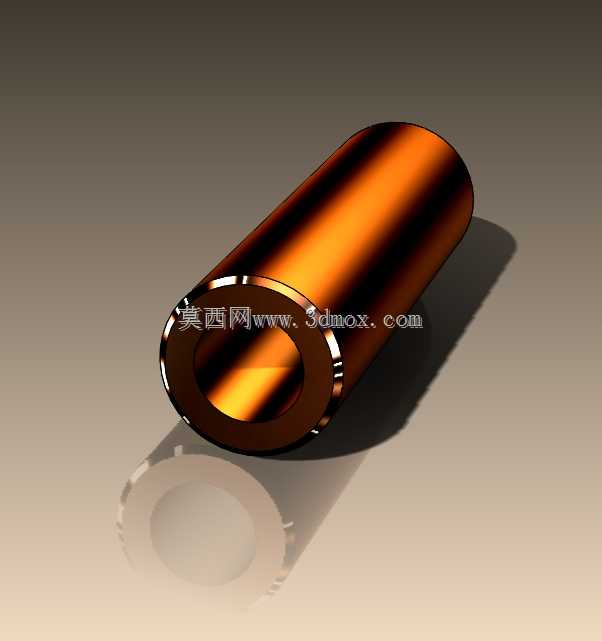

　　这款活塞销采用全空心的圆筒式结构设计，相比同外径的实心活塞销，自重可降低35%左右，能有效减小活塞组往复运动的惯性力，对于高转速工况下的发动机来说，往复惯性力的降低可以直接减小曲轴连杆机构的冲击负荷，降低整机振动水平。设计过程中，外圆表面的尺寸精度控制在IT5级以上，圆柱度公差不超过0.003mm，表面粗糙度达到Ra0.2以下，确保和活塞销座孔、连杆小头衬套的配合面能形成均匀的承压面，避免局部应力集中导致的早期磨损或疲劳开裂。内孔采用等直径通孔设计，加工时通过冷挤压成型工艺保证内孔表面的残余压应力，提升部件的抗疲劳强度，两端的内孔边缘做了0.5mm的倒角处理，既可以去除加工毛刺，也能避免装配时刮伤连杆衬套或活塞销座的密封结构。

　　从安装边界来看，这款活塞销的外径尺寸匹配主流小排量V4发动机的活塞销座孔尺寸，长度方向严格控制在活塞两个销座内侧间距加连杆小头宽度的尺寸范围内，两端不超出活塞销座的外端面，避免运行过程中活塞销端面与气缸壁发生刮蹭，造成气缸壁拉伤的故障。配合方式上采用全浮式设计，发动机正常工作温度下，活塞销既可以在连杆小头衬套内转动，也可以在活塞销座孔内缓慢转动，这样的设计能让活塞销的外圆表面磨损更加均匀，大幅延长使用寿命。为了防止活塞销轴向窜动，装配时会在活塞销座两端的环槽内安装卡簧，卡簧的槽位深度经过精确计算，确保卡簧装入后不会因为高速往复运动脱出，同时卡簧与活塞销端面预留0.1到0.2mm的轴向间隙，给活塞销留出热膨胀的空间，避免工作时因为热胀冷缩出现卡滞问题。

　　材料选择上，这类活塞销通常采用20CrMnTi低碳合金钢制造，表面经过渗碳淬火处理，渗碳层深度控制在0.8到1.2mm之间，表面硬度达到HRC58到HRC64，芯部硬度保持在HRC30到HRC42，既保证外圆表面的耐磨性能，又让芯部具备足够的韧性，能够承受交变冲击载荷而不会发生脆断。设计校核阶段，需要通过有限元分析模拟最大爆发压力工况下的活塞销应力分布，确保最大应力值低于材料的疲劳极限，同时还要校核不同转速下的活塞销变形量，将弯曲变形量控制在0.01mm以内，避免因为变形过大导致配合面的润滑油膜破裂，出现干摩擦磨损的情况。在实际的发动机装配流程中，活塞销与活塞销座孔的装配需要采用热装工艺，将活塞加热到80到100℃，让销座孔受热膨胀后再装入活塞销，禁止常温下强行压入，否则会导致销座孔变形，影响配合精度，运行过程中出现异响或者活塞销松旷的问题。日常的发动机维保过程中，检查活塞销的磨损情况时，需要测量外圆的圆柱度误差，如果磨损量超过0.02mm，或者外圆表面出现拉伤、裂纹等缺陷，就需要及时更换，避免活塞销断裂引发拉缸、连杆击穿缸体等严重的发动机故障。
