带安装底座的承重吊装挂钩结构设计

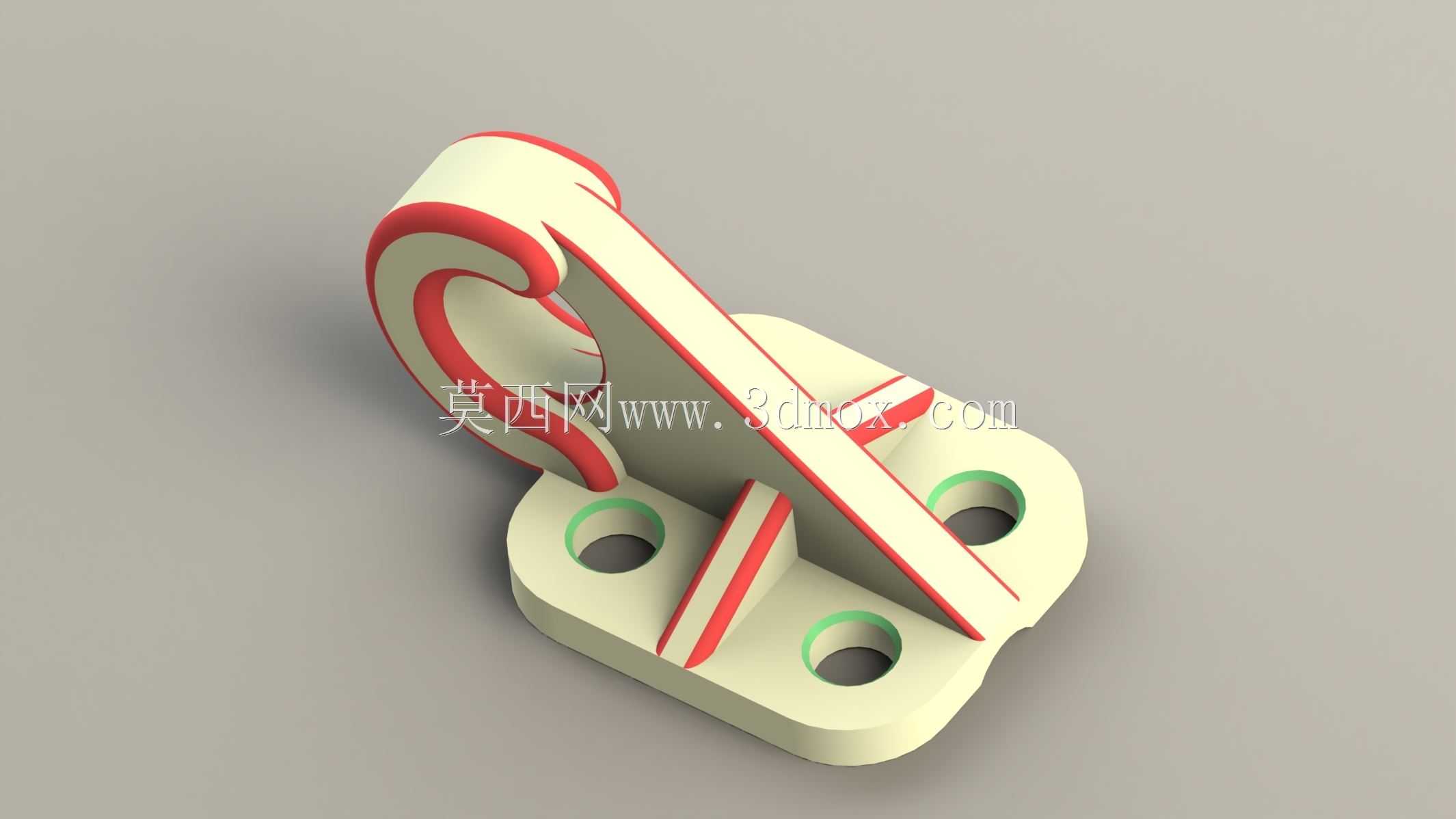

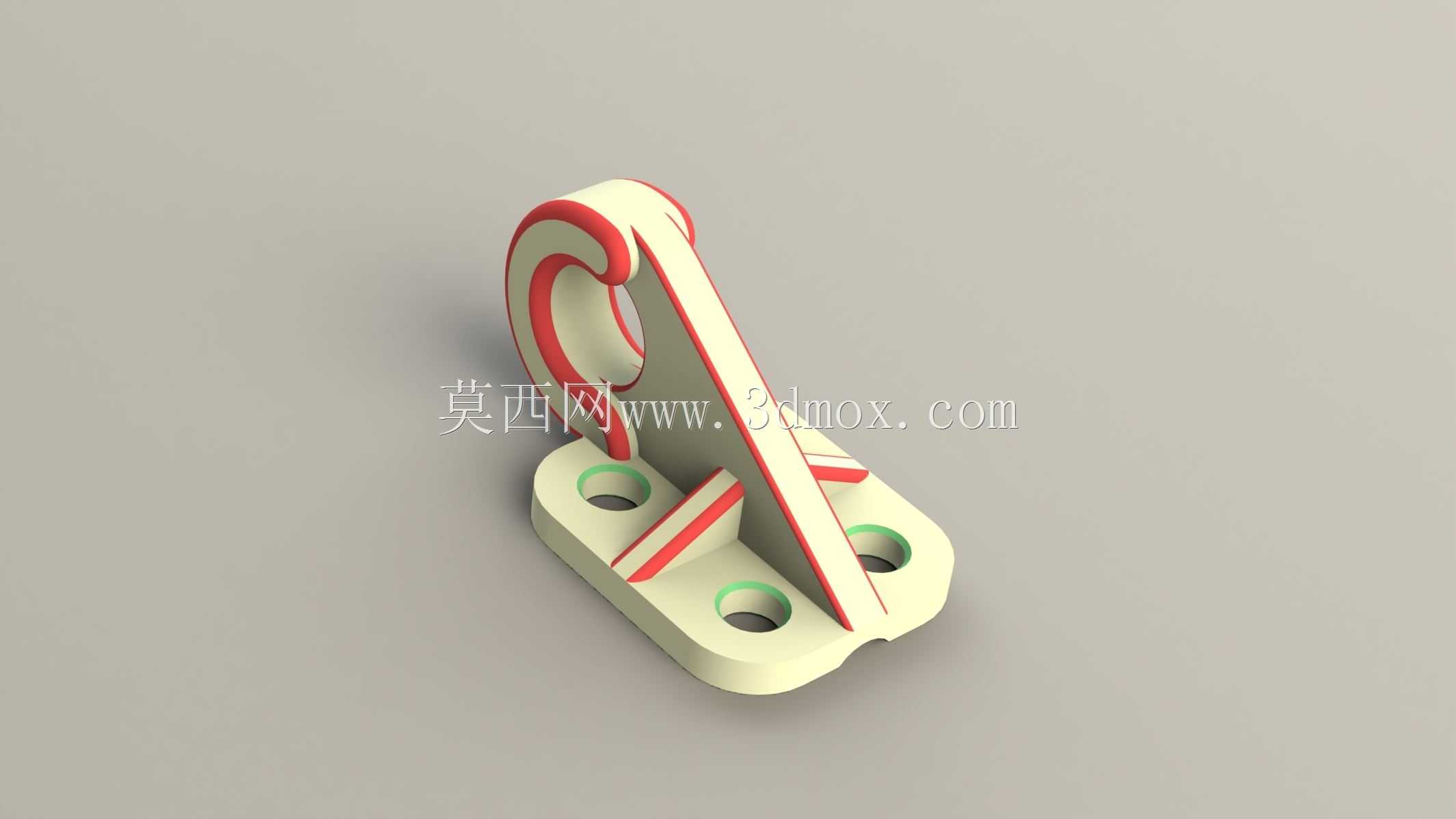

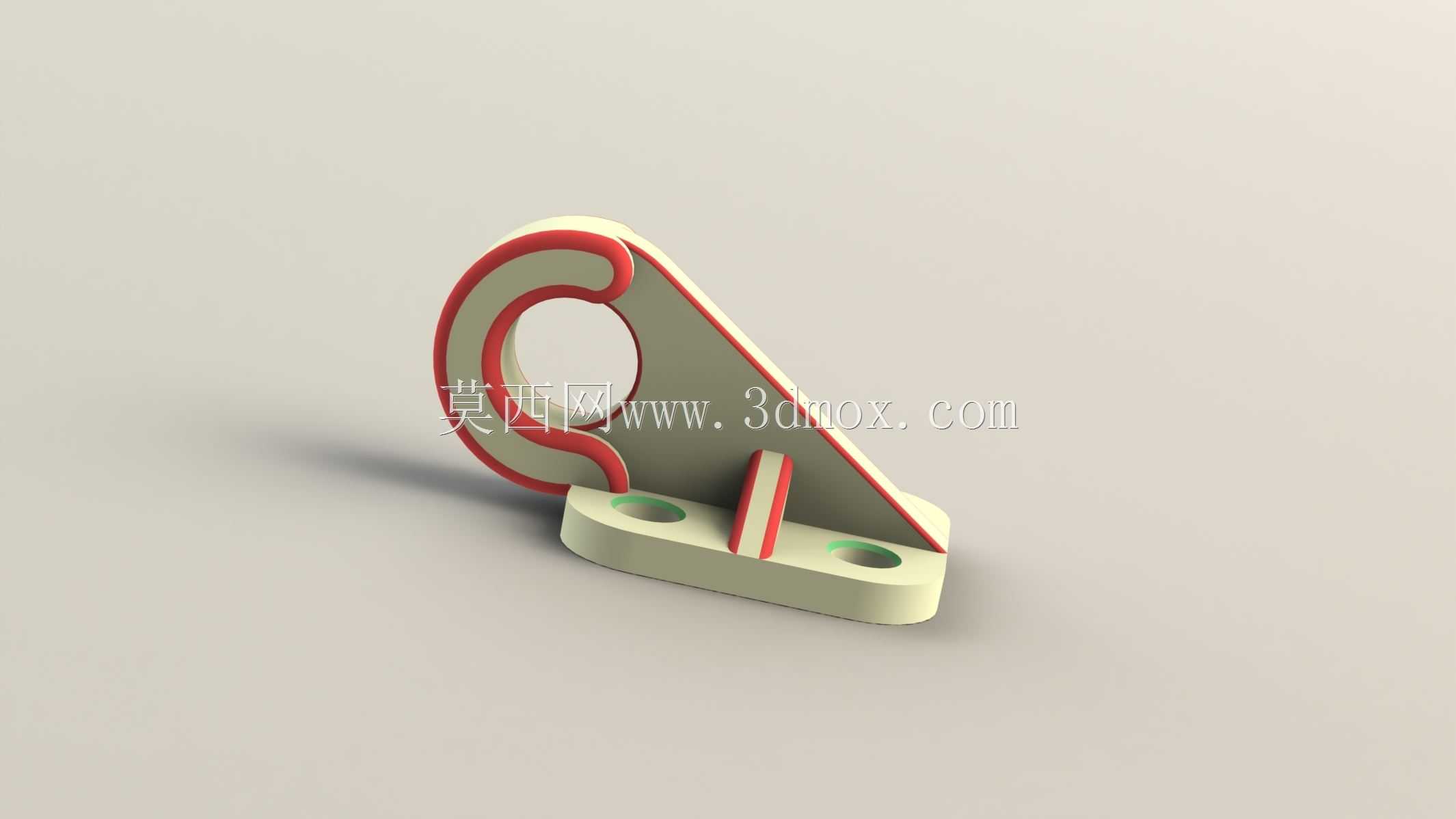

　　这款带安装底座的承重挂钩，在小型起重挂载、工位工装吊点、轻型设备固定等场景中有着非常广泛的应用，区别于普通焊接式吊环，它采用一体化底座加钩体的结构形式，能够通过螺栓直接固定在型材框架、设备机架或者混凝土预埋面上，不需要现场做焊接作业，安装和后期拆卸更换都更加便捷。从实际使用的角度来看，这类挂钩的核心功能是实现载荷的稳定挂载，钩体部分做了圆弧过渡的封闭导向设计，挂入绳索、卸扣或者吊环的时候不会出现卡滞，同时钩身的加强筋从底座一直延伸到钩头受力最大的位置，能够有效分散挂载时的应力，避免长期受载出现钩体变形甚至断裂的问题。设计过程中首先要考虑的是受力路径的合理性，载荷从钩头接触位置传入，顺着钩身的弧形结构传递到底座的两个安装孔位，

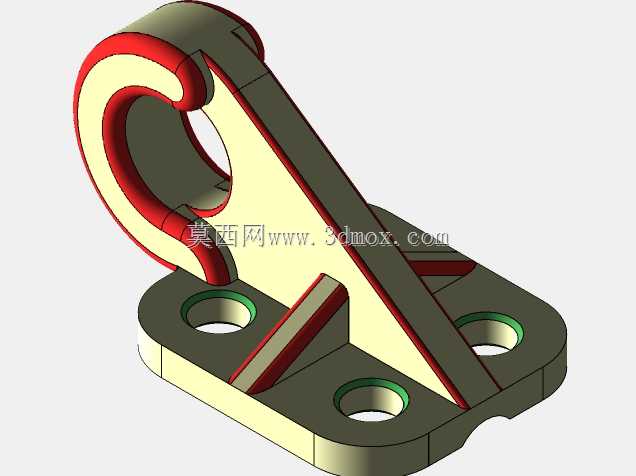

　　整个力流走向没有出现突然的截面突变，所有转角位置都做了圆角处理，减少应力集中带来的疲劳损伤风险。底座部分设计了两个同轴的安装通孔，孔位周边做了局部的沉台加厚，螺栓锁紧的时候不会因为压应力过大导致底座表面出现凹陷，两个安装孔的间距经过匹配常用的型材安装槽距，既可以适配40系列工业铝型材的中心距，也能够在钢板机架上直接配钻安装，不需要额外做转接板。安装边界方面，底座的底面为全平面设计，和安装面贴合的时候能够保证接触面积足够，不会出现点接触或者线接触导致的受力不均，钩体的伸出长度控制在合理范围，既保证挂入吊具的时候有足够的操作空间，又不会因为力臂过长导致底座承受过大的倾覆力矩，当挂载额定载荷的时候，底座两个安装螺栓的受力均匀分配，

　　不会出现单个螺栓过载的情况。外形上没有多余的装饰结构，所有的结构特征都是为了满足受力和安装需求，钩头的开口尺寸匹配常用的卸扣和吊装带宽度，挂入之后有足够的活动余量，同时钩头顶端做了向内的收边，能够避免作业过程中吊具因为晃动从钩口滑脱，不需要额外加装防脱卡舌也能满足一般场景的安全要求，当然如果是用在振动较大的设备上，也可以在钩头位置预留的小孔上加装防脱销，进一步提升使用安全性。从建模的细节来看，整个零件的壁厚保持均匀，没有出现过厚或者过薄的截面，不管是采用机加工、铸造还是3D打印的方式制作，都能够保证成型质量，不会因为壁厚不均导致铸件出现缩孔，或者打印件出现翘曲变形。加强筋的厚度和主体壁厚保持一致，连接处的圆角半径按照壁厚的0.

　　5倍设置，既能够保证加强效果，又不会在连接处出现应力集中。实际选型使用的时候，需要根据挂载的额定载荷匹配对应的螺栓规格，安装面的平面度要控制在合理范围，如果是安装在混凝土基础上，需要搭配对应的膨胀螺栓，保证底座和基础的连接强度，避免受载之后出现底座松动。这类挂钩相比传统的焊接吊耳，优势在于安装位置可以灵活调整，如果后期需要改变挂载点的位置，只需要拆卸螺栓重新固定即可，不会在设备表面留下焊接疤痕，也不需要做焊后打磨、防锈处理，在自动化生产线的工装吊点、仓储货架的挂载位、小型实验设备的吊装点等场景下，能够大幅降低安装和维护的成本。设计的时候也充分考虑了不同使用场景的兼容性，钩体的圆弧半径经过优化，不管是挂柔性的吊装带，还是刚性的金属卸扣，都能够保证接触面的受力均匀，不会出现局部压强过大导致吊具磨损加快的问题。底座的厚度经过受力校核，在额定载荷下的变形量控制在极小范围，不会因为底座变形导致钩体出现倾斜，影响挂载的稳定性。整体结构没有复杂的曲面特征，加工工艺性好，采用普通的铣削设备就能够完成加工，不需要特殊的刀具或者工装，量产的时候也可以采用精密铸造的方式一次成型，后续只需要做安装孔的精加工和表面处理即可，生产效率高，成本可控。
