ACTE标识奖杯造型纪念摆件结构设计

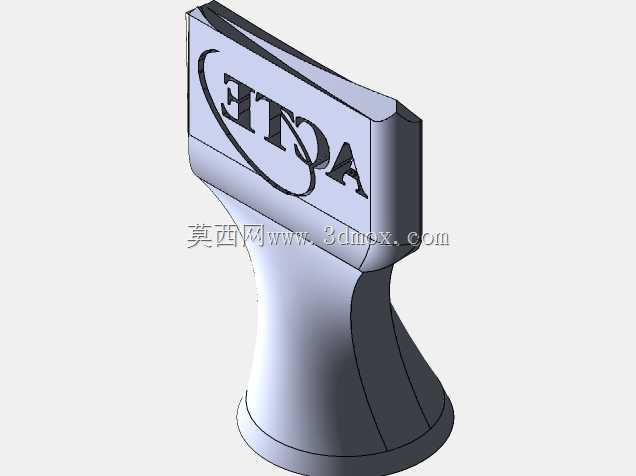

　　做这类标识类纪念摆件的结构设计，首先要落地的就是实际使用场景的适配，这类带品牌标识的立式摆件，大多放置在企业前台、展会展台、优秀员工颁奖台这类场景，日常会有人员触碰、近距离观摩的需求，所以结构稳定性是第一优先级，不能出现头重脚轻易倾倒的问题。从结构实现逻辑来看，这个摆件的主体分为上下两个功能段，上部是标识承载区，下部是握持支撑段，上部的方块造型是为了完整呈现ACTE的浮雕标识，标识采用凹陷浮雕的形式，一方面是避免凸起标识在搬运、摆放过程中被磕碰磨损，另一方面凹陷结构在后续做表面处理比如喷漆、阳极氧化的时候，能自然形成色彩分区，不需要额外做遮蔽治具，能降低后期加工的工序成本。

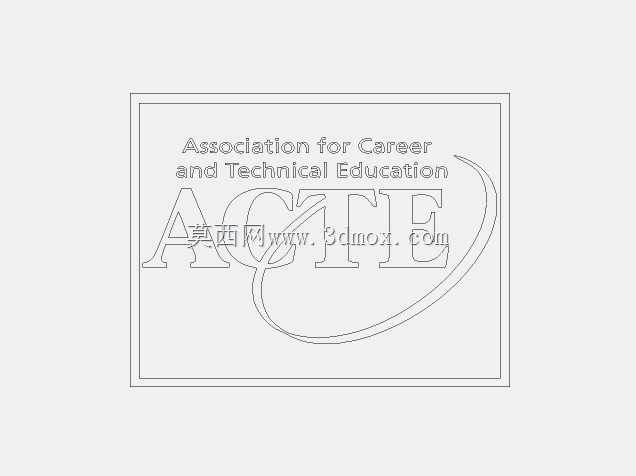

　　建模阶段的核心思路是先拆分特征，上部的标识块先做基础方块基体，然后通过包覆或者拉伸切除的方式做出反向的ACTE字母与外围环绕的曲线标识，这里要注意字母的拔模角度，因为如果后续采用注塑或者金属压铸工艺生产，垂直的切除面会导致脱模困难，所以所有凹陷特征的侧壁都要做不小于1度的拔模斜度，避免生产时出现粘模、特征拉花的问题。下部的支撑段采用收腰的曲面造型，不是单纯为了美观，收腰结构一方面能让握持搬运的时候手指有自然的贴合位，搬运时不容易打滑脱落，另一方面从力学角度看，下部底座做扩边处理，整体重心落在底座中心范围内，即使上部有一定的重量，也能保证摆放时的抗倾覆能力，按照常规同尺寸摆件的设计经验，底座直径要做到上部标识块宽度的1.2倍以上，重心高度控制在整体高度的三分之一以下，就能满足日常摆放的稳定性要求，不会被轻微的桌面震动带倒。

　　特征组合上，整体结构以放样特征作为支撑段的核心构建方式，先绘制上部和底座的两个轮廓草图，中间添加收腰位置的控制截面，调整截面的控制点让曲面过渡顺滑，没有明显的折角，之后和上部的方块基体做组合特征，合并成单一实体，避免出现多余的分割面影响后续加工。拔模特征的应用除了之前提到的标识凹陷位置，支撑段的曲面本身也要顺着脱模方向做角度调整，如果是采用数控铣削加工的方式制作单件手板，拔模角度可以适当缩小甚至取消，但如果是面向批量生产的开模方案，所有顺着开模方向的侧壁都要统一拔模方向，不能出现倒扣结构，否则会增加模具的抽芯结构，拉高模具成本。

　　圆角处理是这类摆件设计里很容易被忽略但影响最终质感的环节，所有的棱边都不能保留尖锐直角，一方面尖锐棱边在搬运过程中容易划伤人员，另一方面直角边在做表面处理比如喷砂、抛光的时候，很容易出现边角过抛或者积漆的问题，导致外观质感下降。上部标识块的外棱边做R2-R3的外圆角，标识字母的内棱边做R0.5-R1的内圆角，支撑段和上部方块、底座的衔接位置做变半径圆角过渡，让两个不同造型的段衔接自然，没有生硬的拼接痕迹，底座的下边缘要做轻微的倒角或者圆角，避免摆放时刮花桌面，同时如果需要粘贴防滑胶垫，底座底部要预留0.2mm深度的沉台，胶垫粘贴后不会突出底面，保证摆放时的平整度，不会出现晃动的问题。

　　从安装边界来看，这类摆件不需要额外的固定结构，依靠自身重力放置在平面上即可，所以底座的平面度要控制在0.1mm以内，避免出现放置不稳翘边的问题。如果是作为颁奖使用的奖杯，还可以在底座底部预留激光雕刻的区域，用来雕刻获奖人员姓名、奖项名称这类信息，预留区域要保证平面平整，没有曲面起伏，方便激光雕刻作业。整体的尺寸比例上，上部标识块的厚度要控制在整体高度的四分之一左右，过厚会导致上部重量过大，过薄则会让标识的展示面积不足，支撑段的收腰位置最小直径控制在底座直径的60%左右，既能保证握持的手感，也不会因为收腰过窄导致结构强度不足，出现受力断裂的风险。

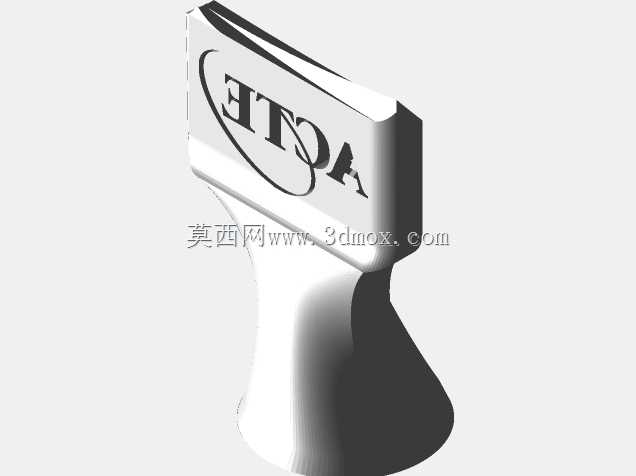

　　实际建模过程中还要注意曲面的曲率连续性，支撑段的放样曲面要做到G2连续，避免出现曲面斑马纹扭曲的问题，不然加工出来的曲面会有肉眼可见的凹凸感，影响外观质感。所有特征的构建顺序要遵循先基体后细节、先大特征后小特征的逻辑，先做出整体的轮廓基体，再添加标识、圆角这类细节特征，避免因为前期特征修改导致后续细节特征报错重生失败。如果后续需要做渲染验证效果，可以给上部标识块和下部支撑段分配不同的材质，比如上部做哑光金属质感，下部做亮面烤漆质感，提前验证不同表面处理方案的呈现效果，减少后期打样的调整次数。
