带定位安装孔的半圆切口限位夹具槽结构

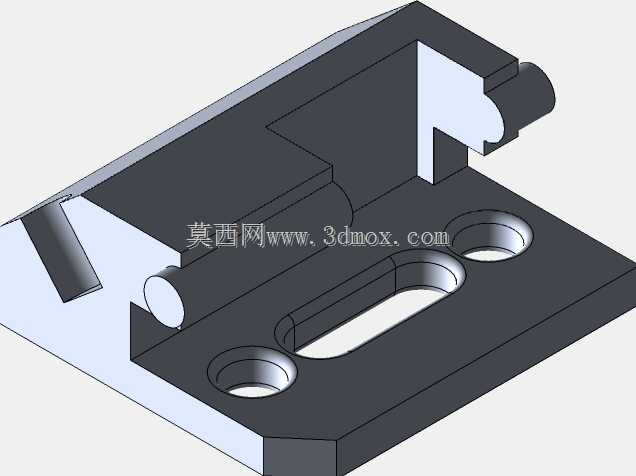

　　在工装夹具、小型自动化装配工位以及通讯类零部件组装治具的实际应用场景中，这类带限位卡位的夹具槽是工位定位环节的核心基础零件，主要承担工件快速装夹、位置限定、装配过程防偏移的作用，常见于小型电子元件压装、通讯接头组装、小尺寸五金件定位检测等工位，能够在不额外增加复杂锁紧机构的前提下，通过自身结构特征实现工件的快速放置与位置约束，减少装夹辅助时间，提升工位作业的一致性。从结构功能来看，该夹具槽采用一体化底座加侧立限位壁的设计，底座平面作为工件放置的承载基准面，侧立壁的垂直面提供X向的定位靠面，避免工件在装配受力时发生侧向滑移；底座上开设的两个圆形沉头安装孔，用于将整个夹具槽固定在工位基板或者工作台面上，

　　沉头结构可以让固定螺栓的头部完全沉入孔内，不会突出底座承载面，避免对工件放置造成干涉，同时中间开设的长圆形腰型孔，一方面可以减轻零件整体重量，另一方面也能在安装时提供一定的位置调整余量，适配不同安装孔距的工位基板，降低安装时的孔位对位精度要求。侧立壁上延伸出的圆柱卡位结构，是针对特定工件的外形特征设计的匹配卡位，能够卡入工件对应的凹槽内，实现Y向的位置限定，配合侧立壁的X向定位，加上底座平面的Z向支撑，三个方向的自由度都被完全约束，工件放置后无需额外调整即可到达预设的装配位置。在结构设计的细节处理上，后端位置设置的20mm深半圆切口，是为了避让工件上突出的圆柱类结构，避免工件放置时与夹具槽发生结构干涉，

　　保证工件能够完全贴合底座承载面与侧立定位壁；模型中心附近的棱柱切口，则是为了适配工件底部的凸起棱边，让工件放置时不会因为底部凸起出现翘边、放不平的问题，保证定位基准的贴合度。所有槽体的棱边位置都做了圆角处理，一方面是去除机加工后的锐边毛刺，避免操作人员取放工件时被划伤，另一方面圆角的导向作用能够让工件在放置时顺着圆角滑入定位位置，降低对位难度，提升装夹效率。从安装边界来看，整个夹具槽的底座为矩形平板结构，安装时需要保证底座底面与安装基板完全贴合，两个圆形沉头孔的中心距为固定尺寸，配合中间腰型孔的调整范围，安装时的允许位置偏差可以控制在±1mm范围内，不需要过高的安装精度即可满足使用要求；侧立壁的高度根据待装夹工件的定位高度设计，

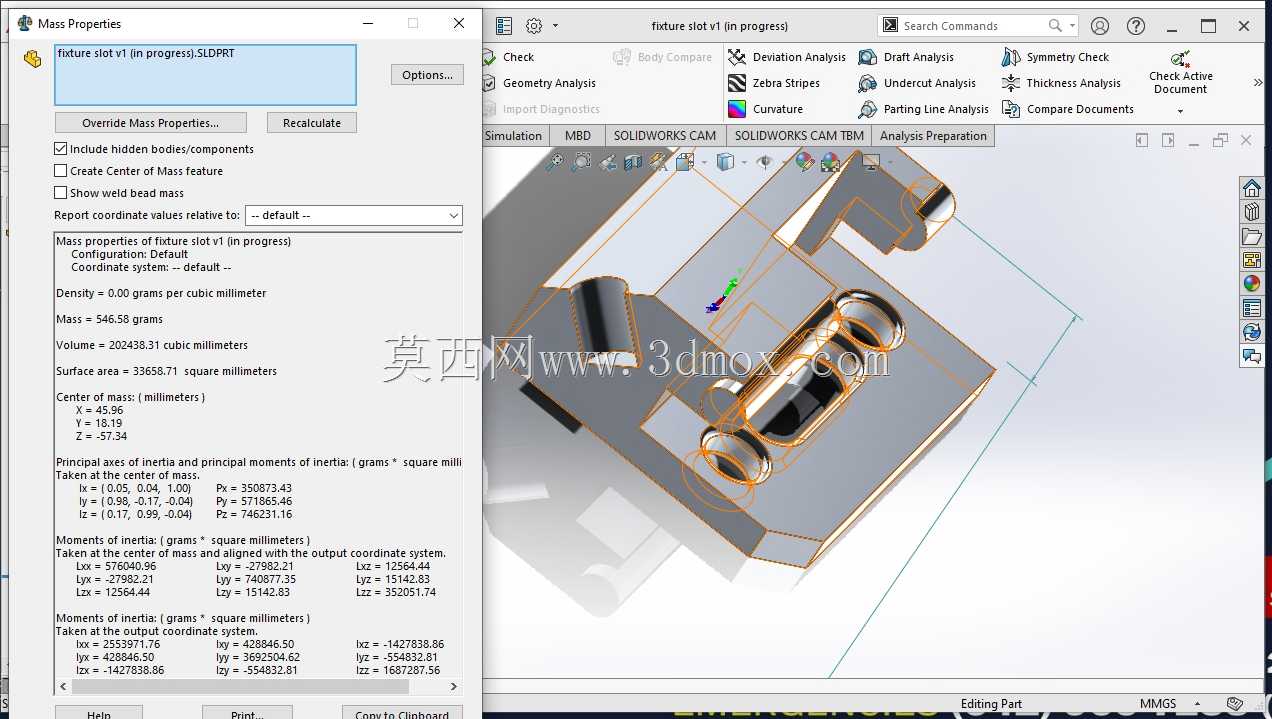

　　既能够提供足够的定位支撑面，又不会过高遮挡工件的装配作业区域，避免影响装配工具的操作空间。建模过程遵循常规机械零件的建模逻辑，先绘制带槽特征的底座轮廓进行拉伸，得到基础的承载底座结构，再绘制侧视图的轮廓草图拉伸得到侧立限位壁，之后创建主圆柱体特征，通过布尔运算从基体中挤出对应的卡位结构，再依次创建半圆切口、棱柱切口等避让特征，最后对所有需要去毛刺的棱边进行圆角处理，完成后赋予对应的金属材质属性，整个建模过程完全贴合实际机加工的工序顺序，特征树逻辑清晰，后续如果需要调整尺寸参数，可以直接对应特征进行修改，适配不同尺寸规格的工件装夹需求。这类夹具槽在实际使用中，通常会配合小型快速夹钳使用，当工件放置到位后，快速夹钳下压将工件压紧在夹具槽的定位面上，即可完成装夹开展后续的装配、检测或者焊接作业，由于其结构简单、定位可靠、加工难度低，在小批量多品种的柔性生产工位中应用十分广泛，只需要更换对应轮廓的夹具槽，即可快速切换不同工件的生产工位，大幅缩短产线换型的调整时间。
