这类轮辐式盘状构件常见于中低速回转设备的端部支撑、传动系统的从动轮基体、物料筛分设备的转盘承载座等场景,在轻工输送、小型农业机具、台式通风设备中都能见到同结构原理的应用。不同于实心盘结构,轮辐式的设计在保证整体刚性的前提下大幅降低了构件自重,减少回转过程中的转动惯量,对于频繁启停的回转工况,能有效降低驱动端的负载冲击,避免启动瞬间扭矩过载对传动链造成损伤。
从结构功能来看,中心的轮毂区域是核心安装定位基准,内孔可根据适配的轴径做公差配合设计,通常选用H7/k6的过渡配合保证同轴度,轮毂端面可预留键槽或顶丝孔位,实现与转轴的周向固定,避免回转过程中出现相对打滑。外围的轮缘部分可根据实际使用场景做适配加工,若作为带轮基体可在轮缘外侧加工带槽,若作为承载转盘可在轮缘端面加工安装孔用于固定工装夹具,若作为防护端盖则可在轮缘外侧加装密封胶条。连接轮毂与轮缘的辐条采用均匀分布的直辐条设计,辐条之间的镂空区域一方面降低整体重量,另一方面可作为走线通道、散热风道或是物料过孔,适配不同设备的集成需求。
设计过程中首先确定核心安装边界:中心轮毂的内孔尺寸由适配的转轴直径决定,轮毂的轴向厚度需满足与转轴的配合长度要求,通常不小于内孔直径的1.2倍,保证配合面足够的接触面积,避免应力集中。轮缘的外径尺寸由设备的安装空间、传动比要求或是承载范围决定,轮缘的径向厚度需根据承受的径向载荷做校核,若承受侧向载荷还需适当增加轮缘的轴向宽度。辐条的数量通常根据整体外径尺寸选择,小直径盘件选用6根均匀分布的辐条即可满足刚性要求,大直径盘件可增加至8或10根,辐条的截面形状优先选用带圆角的矩形,避免直角处的应力集中,辐条与轮毂、轮缘的连接处需做圆弧过渡,过渡圆角半径不小于3mm,减少交变载荷下的疲劳断裂风险。

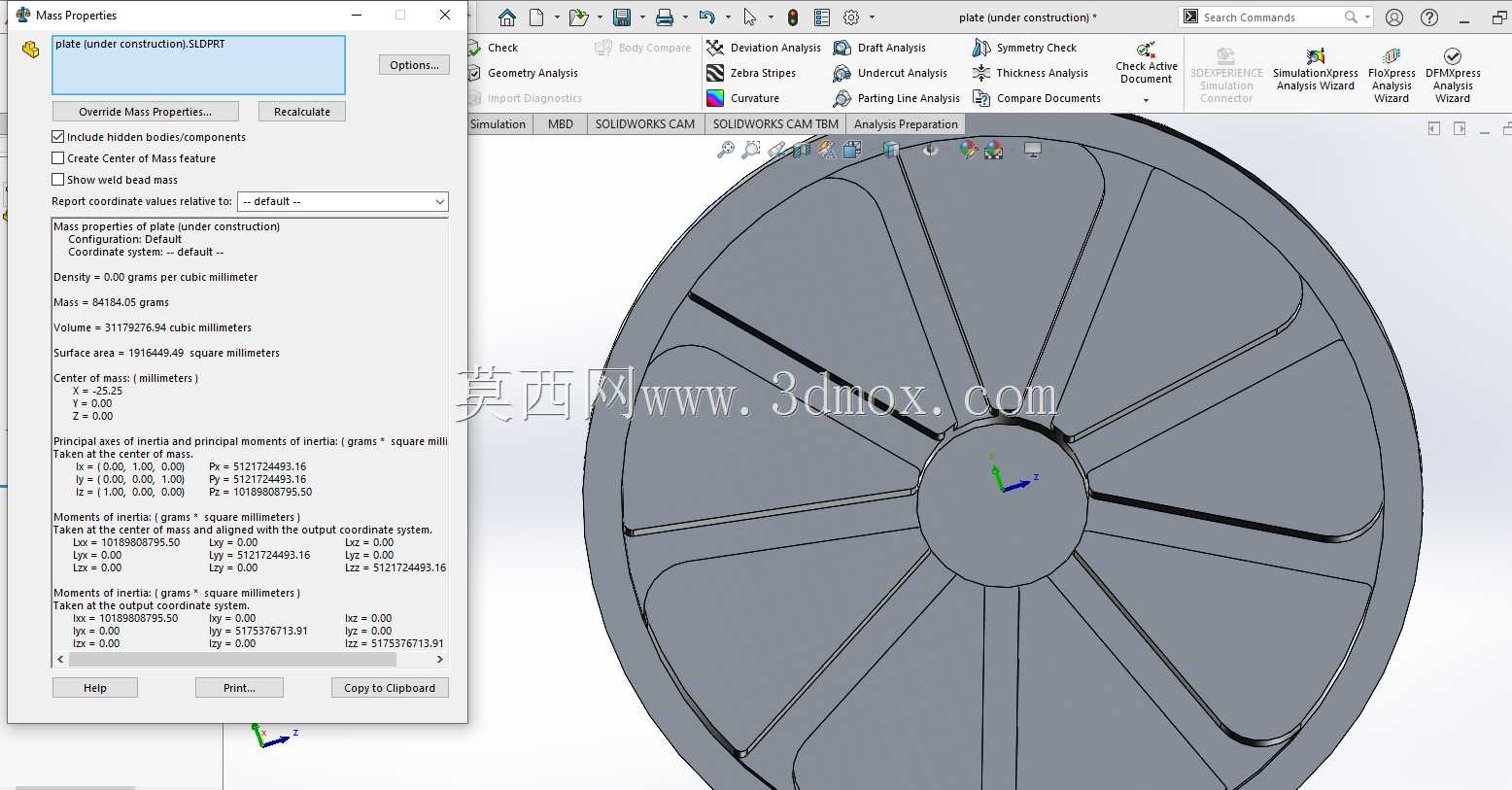

建模过程中优先采用旋转凸台生成基础的盘体毛坯,确定轮毂与轮缘的基础轮廓后,在径向基准面上绘制单根辐条的截面草图,通过圆周阵列生成所有辐条结构,之后对辐条与轮毂、轮缘的交接处做圆角处理,最后通过拉伸切除生成中心安装孔、轮缘安装孔等细节结构。需要注意的是,镂空区域的边缘需做倒角处理,避免加工过程中产生毛刺,也防止安装维护时划伤操作人员。若该构件用于有动平衡要求的回转场景,建模时需保证所有辐条的尺寸、位置完全对称,后续加工完成后可在轮缘端面预留动平衡去重区域,通过铣削去除少量材料实现动平衡精度要求。
从安装适配角度,该盘件的轴向安装尺寸由轮毂的轴向厚度决定,安装时需保证轮毂端面与转轴的轴肩贴合,避免轴向窜动,若用于高速回转场景还可在轮毂处加装锁紧螺母做轴向固定。辐条之间的镂空区域需注意避免与设备周边的固定构件发生干涉,设计时需预留至少5mm的安全间隙,防止回转过程中出现碰撞。对于有防腐要求的使用场景,可在构件表面做喷塑或是镀锌处理,若用于食品接触类设备则需选用不锈钢材质并做表面抛光处理,满足卫生要求。
