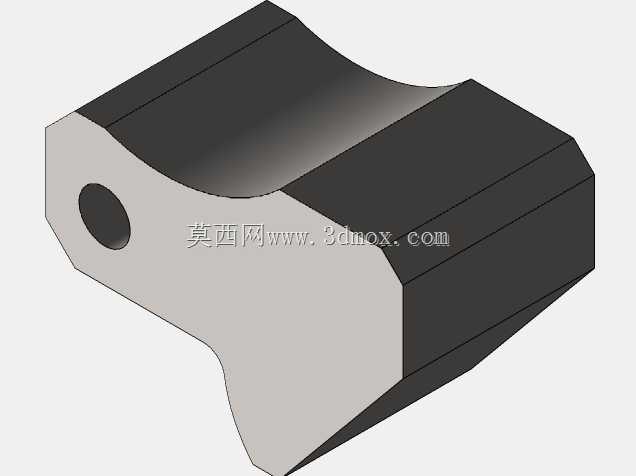

通讯设备用门闩式卡扣锁紧结构件

　　这类门闩式锁紧结构件，主要应用在户外通讯机柜、室内通讯设备机箱、基站终端防护壳体的开合部位，承担设备检修门、模块盖板的快速锁合与开启功能，在通讯站点日常运维、模块更换作业中，能大幅降低拆装耗时，同时保证壳体闭合后的密封贴合度，避免户外场景下雨水、粉尘侵入设备内部造成电路板短路、元器件腐蚀等问题。从实际使用场景来看，这类结构件需要适配通讯设备薄钣金壳体的安装特性，安装边界需要贴合钣金折弯边的预留空间，不能突出壳体外表面过多，避免设备堆叠运输、现场安装时出现磕碰卡滞，同时要保证锁合后无松动间隙，防止设备运行过程中受振动影响出现盖板异响、松脱的情况。设计这类结构件时，首先要从安装基准入手，先确定壳体侧边缘的安装面作为草图基准，

　　先绘制主体的轮廓草绘，在草绘阶段就要同步考虑卡扣的配合行程，预留足够的弹性变形余量，避免卡扣插拔时出现应力集中导致断裂。草绘绘制过程中，先构建左侧边缘的轮廓曲线，逐一添加几何约束，保证安装孔位与壳体预冲孔的同轴度，再在草绘右侧构建卡扣的钩合工作面，工作面需要设计1.5度的拔模斜度，既方便锁合时的导向滑入，也能保证锁合后的扣合量足够，不会受加工公差影响出现脱扣。在草绘的中心位置添加定位孔特征，这个孔位既是安装时的定位基准，也能作为结构件的受力加强点，避免长期反复开合后主体出现形变。草绘完成后通过拉伸特征生成主体结构，拉伸厚度需要根据使用场景调整，户外机柜用的结构件厚度一般不低于2.5mm，保证足够的结构强度，

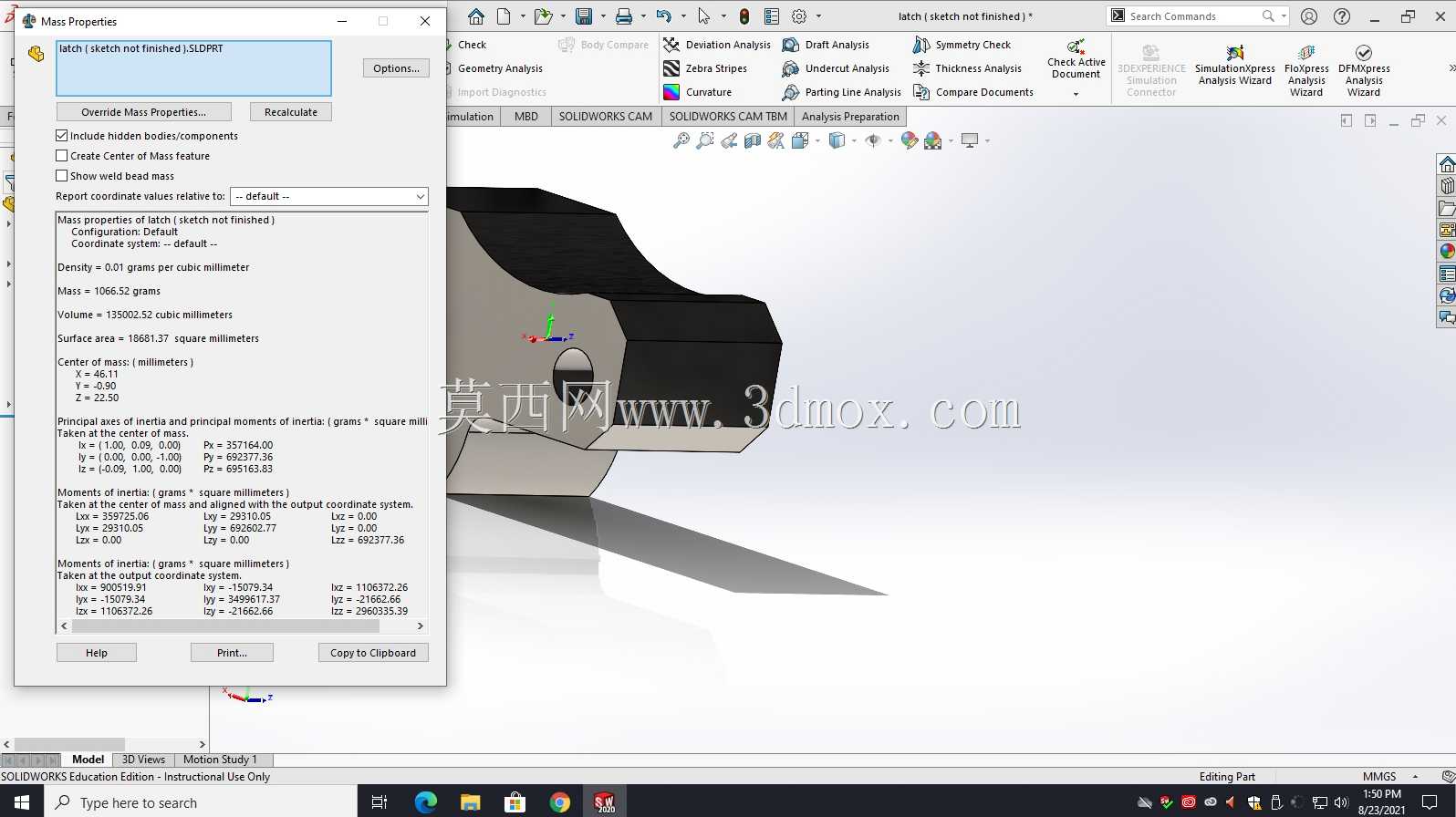

　　室内小型机箱用的可以适当减薄到1.5mm，兼顾轻量化需求。拉伸完成后，在十字交叉的受力位置添加精加工的配合面，保证卡扣与卡槽配合时的接触面平整度，减少开合过程中的摩擦阻力，提升操作手感。最后调整材料属性，一般选用添加了玻纤增强的尼龙材质，兼顾韧性与结构强度，耐候性也能满足户外高低温环境的使用要求，不会在低温环境下出现脆断，高温环境下出现软化变形。从安装尺寸来看，这类结构件的整体长度控制在45mm以内，宽度不超过18mm，安装孔位的中心距按照通讯行业通用的32mm标准孔距设计，能直接适配现有多数通讯机柜的安装预留位，不需要额外修改壳体的冲孔模具，降低设备生产的改造成本。结构件的突出高度控制在8mm以内，

　　锁合状态下卡扣的有效扣合量不小于3mm，即使存在钣金加工的公差偏差，也能保证可靠锁合。在实际建模过程中，需要同步做干涉检查，模拟结构件开合过程中的运动轨迹，确认与壳体内部的元器件、走线槽不存在运动干涉，同时做有限元受力分析，验证反复开合1000次后的结构形变情况，保证卡扣的形变量在弹性变形范围内，不会出现塑性变形导致锁合失效。这类结构件虽然体积小，但在通讯设备的整体可靠性设计中占据很重要的位置，设计时不能只考虑外形的契合，还要兼顾实际运维的操作便利性，比如锁合和开启的按压力度控制在15N到20N之间，运维人员不需要借助额外工具就能徒手操作，同时力度不会过小导致意外触碰就开启。另外，结构件的边角位置都要做R0.5以上的圆角处理，避免安装和运维过程中划伤操作人员，也能减少应力集中点，提升结构件的抗疲劳强度。
