通讯设备用6s规格通道插槽结构件

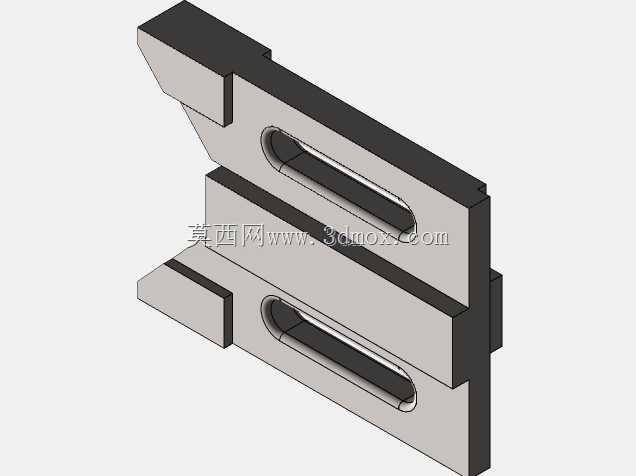

　　这类通道插槽主要应用在通讯机柜内部的板卡安装、线路排布场景中，作为模块化通讯单元的插接定位构件使用，日常运维中需要频繁插拔对应功能模块，因此结构设计上既要保证插接后的定位精度，也要兼顾反复拆装的耐磨性能。从结构细节来看，构件主体采用对称式双层槽位布局，上下两层均设置长圆形通槽，这类槽型的设计初衷是为安装固定提供一定的调节余量，避免安装孔位加工误差导致的装配卡滞，长槽的走向与构件插接方向保持平行，安装时可以顺着槽体方向微调固定件位置，抵消机柜安装梁上的孔位累计公差。构件两端的楔形凸台是核心定位结构，插接时凸台会先卡入对应安装基座的导向槽内，顺着斜面滑入锁定位置，无需额外定位销就能实现快速对位，楔形面的倾斜角度经过反复校核，

　　既不会因为角度过小导致插接后容易松脱，也不会因为角度过大造成插拔阻力过大，增加运维操作难度。设计过程中首先搭建中心棱柱作为主体承载基准，所有后续结构都以这个中心棱柱为基准进行特征添加，保证整体结构的形位公差可控。侧面拉伸特征的草图绘制阶段，就提前预留了圆角过渡的余量，避免后续添加圆角时出现特征断裂或者壁厚不均的问题，所有槽体边缘都做了等半径圆角处理，一方面是去除机加工后的锐边毛刺，防止安装时划伤操作人员或者破坏线缆绝缘层，另一方面圆角结构可以分散应力集中点，提升构件反复受力后的结构强度，避免槽体边缘在长期插拔震动中出现裂纹。最底部的三角形拉伸特征尺寸控制在6.5x10mm，这个尺寸是匹配对应6s规格通讯模块的安装间隙确定的，

　　三角形结构的作用是作为插接到位的硬限位，当构件插接到指定位置时，三角形端面会与基座的限位面完全贴合，给出明确的装配到位反馈，避免出现虚插导致的通讯接触不良问题。顶部的切割特征是为了避让基座上的凸起锁扣结构，切割位置的尺寸经过匹配校验，锁扣卡入后刚好能压住构件顶面，实现竖直方向的限位固定，防止设备运行过程中震动导致构件向上窜动。镜像特征的应用是为了保证构件两侧结构的完全对称，这类插接件如果两侧结构尺寸存在偏差，插拔时会出现单侧卡滞的问题，通过镜像生成对称特征可以有效避免这类加工误差，同时提升建模效率。外层棱柱表面的特征处理是为了匹配插接基座的内壁轮廓，保证插接后构件与基座之间的间隙均匀，不会出现晃动旷量。

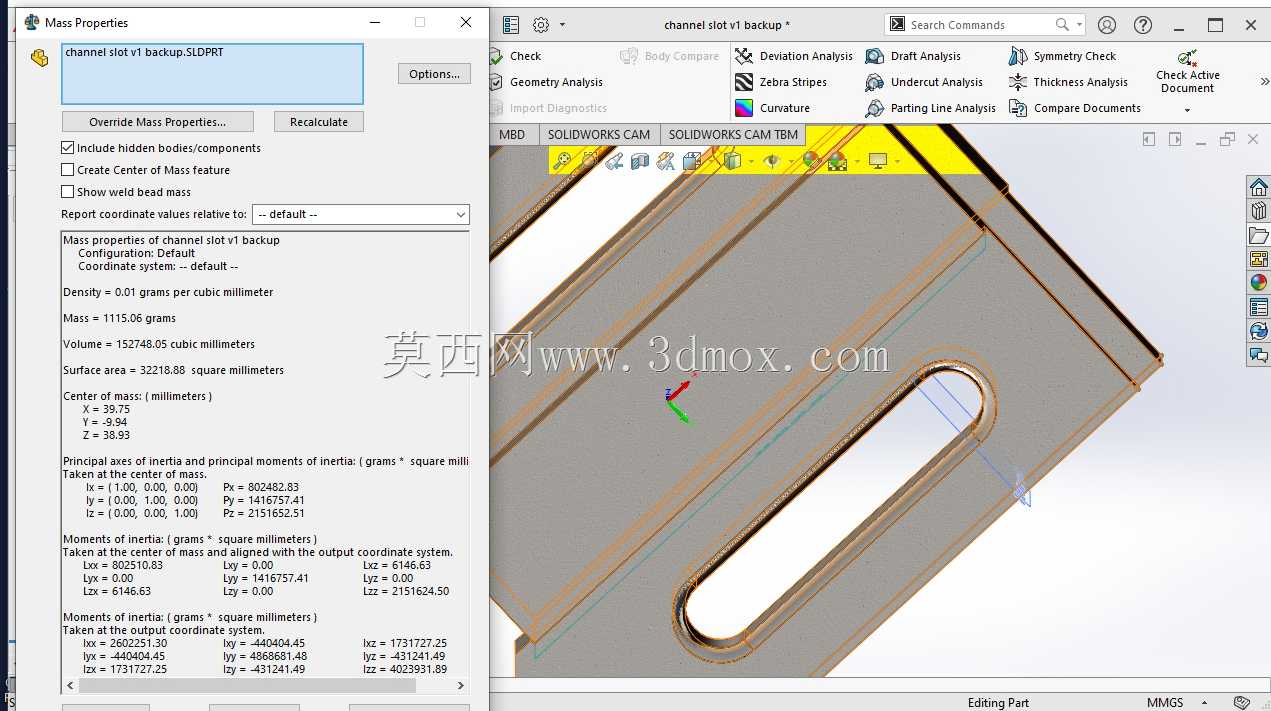

　　材质编辑阶段参考了实际生产常用的镀锌钢板材质参数，虽然视觉表现上和真实材质存在细微差异，但结构尺寸、装配关系完全符合实际生产要求。从安装边界来看，构件整体厚度方向的尺寸适配标准通讯机柜的板卡安装间距，不会占用相邻模块的安装空间，两侧凸台的外轮廓尺寸与基座安装槽的内尺寸采用间隙配合，配合公差控制在合理范围内，既保证插拔顺畅，又不会出现过大的配合间隙。长圆形通槽的宽度适配标准M4规格的安装螺丝，槽长提供了前后5mm的调节余量，可以覆盖大部分现场安装的孔位偏差场景。这类结构件在实际使用中，除了承担模块的定位支撑作用，还能为内部走线提供导向空间，两层槽体之间的隔层可以将不同功能的线缆分隔开，避免线缆缠绕干扰信号传输，同时规整的走线结构也能提升机柜内部的散热效率，让冷却气流可以顺着槽体间隙顺利流通，带走模块运行产生的热量。设计过程中特意将所有壁厚设置为均匀尺寸，不管是采用钣金折弯加工还是采用型材铣削加工，都能保证加工工艺性，不会出现壁厚过薄导致的加工变形，也不会因为壁厚过厚造成材料浪费、构件重量过大的问题。所有特征的过渡位置都做了圆滑处理，没有尖锐的内角，一方面降低加工时的刀具损耗，另一方面也避免应力集中导致的构件断裂，尤其是在通讯设备运输过程中，难免会遇到颠簸震动，均匀的壁厚和圆滑过渡可以有效提升构件的抗冲击性能，减少运输过程中的损坏率。
