通讯设备用引脚通道结构件设计

　　在通讯终端设备的内部组装环节，引脚通道是承载接插引脚、实现信号导通路径规整的核心结构件，这类零件常见于6S类通讯终端的主板接驳区域，承担着引脚导向、绝缘隔离、结构限位的多重作用，直接影响设备接插环节的对位精度与长期使用的接触稳定性。从实际应用场景来看，这类引脚通道需要适配通讯设备内部紧凑的堆叠空间，既要为多组金属引脚提供精准的穿行路径，避免引脚偏移导致的信号短路或接触不良，还要兼顾组装过程中的容错空间，降低产线组装时的对位难度，提升批量装配的良率。

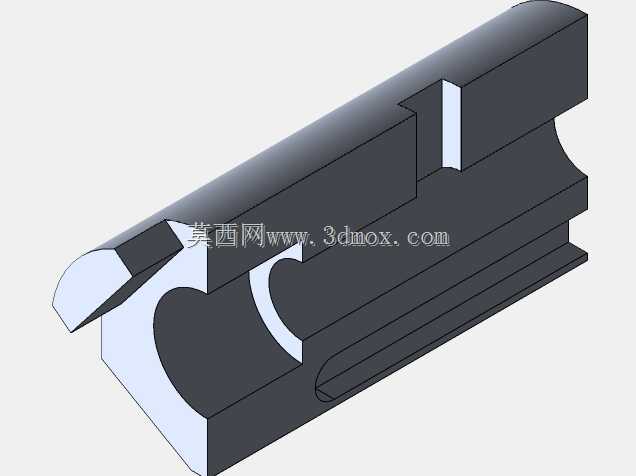

　　从功能特性层面分析，该结构件采用一体化切削成型的结构设计，主体设置有半圆弧形的主容纳腔，可适配圆形引脚排的整体嵌入，腔体内侧设置的两处弧形凸台，能够对引脚排的周向位置进行限位，防止引脚排在通道内发生周向转动，避免引脚对位偏差。结构上部设置的阶梯式卡槽，可与设备内部的塑料支架进行卡接固定，无需额外设置螺丝孔位即可完成快速装配，适配产线快装的作业需求。结构底部设置的长条形导向槽，可沿设备内部的预装导轨滑入到位，滑入过程中槽体与导轨的配合间隙控制在0.02mm范围内，既保证滑动过程顺畅无卡滞，又能确保最终安装位置的精度满足引脚对接的公差要求。结构端部的斜切导向面，是针对组装环节设计的导入结构，当引脚排从端部插入通道时，斜切面可自动修正引脚排的插入角度，即使初始对位存在1°以内的角度偏差，也能顺利导入腔体内，减少组装时的对位调整时间。

　　在设计思路的落地过程中，首先需要结合对接引脚排的实际尺寸确定主腔体的轮廓参数，主腔体的内径尺寸比引脚排的外径大0.1mm，预留出装配间隙与材料热胀冷缩的余量，避免高低温环境下结构件形变挤压引脚排导致接触异常。拉伸成型主体轮廓后，针对不同功能区域进行特征切削：上部的阶梯卡槽需要匹配对应支架的卡扣尺寸，卡槽的深度设置为1.2mm，卡扣卡入后可提供足够的卡紧力，满足设备跌落测试时的结构强度要求，不会出现松脱移位的问题。侧部的长圆形切口是为了避让相邻位置的电路元件，切口的位置与尺寸严格按照主板堆叠的空间边界进行设计，既保证足够的避让空间，又不会过度削弱结构件的整体强度。顶部的棱柱切口是为了匹配设备外壳的内部筋位，安装后筋位嵌入切口内，可进一步限制结构件的轴向窜动，确保在接插操作受力时结构件不会发生位移。

　　关于外形尺寸与安装边界，该结构件的整体长度适配通讯终端内部的横向安装空间，安装后两端与周边元件的安全距离不小于0.5mm，避免组装或使用过程中与周边元件发生干涉。主体的最大外径不超过安装区域的空间高度，底部导向槽的宽度与设备预装导轨的宽度采用间隙配合，安装到位后结构件的顶面与外壳内壁的间隙控制在0.3mm，既不会出现装配顶壳的问题，也不会因间隙过大产生晃动。结构的所有棱边均做了0.1mm的倒角处理，去除加工过程中产生的毛刺，避免组装过程中毛刺掉落至主板区域造成电路短路的风险。材料选用具备一定强度与绝缘性能的工程塑料，可满足通讯设备内部的绝缘要求，同时材料的耐磨性能可承受多次引脚插拔的摩擦损耗，长期使用不会出现过度磨损导致的定位失效问题。在建模过程中，所有特征的尺寸参数均需要结合实际装配公差进行校验，确保每个配合面的公差带都落在合理区间，既不会因公差过紧导致组装困难，也不会因公差过松导致定位精度不足，最终的结构可直接导入工程环节进行开模或机加工验证，适配小批量试产与批量量产的工艺要求。
