数控铣削加工异形安装定位结构件

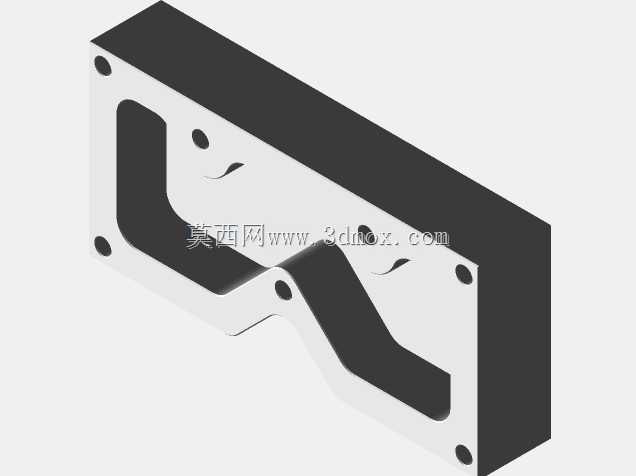

　　在小型精密工装夹具、通讯设备内置安装模组的实际装配场景中，这类带弯折流道轮廓的板状结构件，主要承担相邻功能模块的定位支撑、走线避让以及安装基准传递的作用，区别于标准平直安装板，该类异形结构需要同时匹配多个非共面安装点的位置公差，在数控加工环节需要提前规划走刀路径，避免轮廓拐角处出现过切或者接刀痕超差的问题。从结构功能来看，零件本体采用一体化铣削成型，板体上分布的多个沉头安装孔，分别对应不同方向的锁紧固定需求，孔位的位置度公差需要控制在0.02mm以内，才能保证装配后相邻组件的同轴度符合整机装配要求，中间区域的异形镂空槽并非减重设计，而是为了避让设备内部的柔性排线或者小型插接件，同时槽体的弯折轮廓还能对插入的排线起到限位导向作用，

　　避免设备运输或者运行震动过程中排线移位触碰内部发热元件。设计阶段首先要确定整体安装边界，零件的总厚度需要匹配安装腔的预留间隙，板体边缘的直边作为加工和装配的基准边，需要保证平面度公差不超过0.01mm，所有安装孔的沉头深度需要统一，避免锁紧螺丝后螺丝头突出板体表面干涉其他组件安装。轮廓设计时，弯折区域的过渡圆角需要匹配铣刀的最小加工半径，避免出现刀具无法加工的内角，同时圆角的大小还要兼顾结构强度，避免尖角位置在长期震动环境下出现应力集中导致的开裂问题。零件的黑白双色区域实际是表面处理的区分，黑色区域为做了氧化发黑处理的安装贴合面，能够提升表面耐磨性能，减少反复拆装过程中的表面磨损，浅色区域为非配合面，仅做基础的去毛刺处理即可，

　　能够在满足使用要求的前提下降低加工成本。实际加工过程中，首先需要通过虎钳夹持毛坯料，先铣削基准面保证厚度尺寸达标，再依次加工各个安装孔，最后走轮廓铣削异形槽和外轮廓，加工过程中需要在拐角位置适当降低进给速度，避免刀具让刀导致轮廓尺寸超差，加工完成后需要去除所有孔位和边缘的毛刺，防止装配过程中毛刺脱落掉入设备内部造成短路或者卡滞问题。这类结构件在通讯类小型设备、桌面级精密工装、3D打印机的挤出机构定位组件中都有广泛应用，设计时需要提前对接装配环节的公差要求，将安装孔的位置公差、轮廓的形位公差、表面粗糙度要求都明确标注在图纸上，避免加工环节出现理解偏差，同时还要考虑零件的装夹工艺性，在毛坯余量预留时要给夹持位留出足够的空间，避免加工过程中零件出现松动导致尺寸报废。
