直板一体式汽车机械钥匙结构设计

　　日常接触的直板机械车钥匙，核心功能是通过齿形与车辆门锁、点火锁的锁芯弹子匹配，完成机械解锁、锁止以及点火启动的动作，这类无遥控模块的基础款钥匙，至今仍在不少低配车型、工程车辆、农用机械上作为标配或备用钥匙使用，即便在搭载无钥匙进入、一键启动的车型上，机械钥匙也是隐藏在遥控钥匙内的应急解锁部件，当车辆电瓶亏电、遥控模块失效时，能直接通过车门锁孔解锁车门，避免用户被锁在车外。

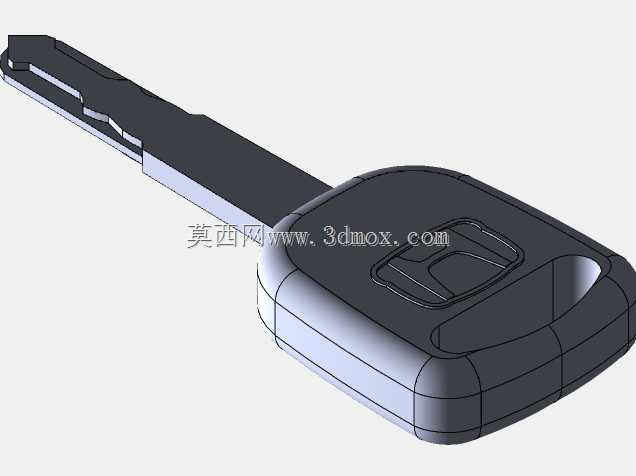

　　从结构设计逻辑来看，这款钥匙分为金属钥匙齿片与塑料握持柄两个核心部分，齿片部分采用冲压成型的金属坯料加工，齿形的排布、深度、间距完全匹配对应锁芯的弹子组公差，设计时需要保证齿形的过渡圆角足够平滑，插入锁芯时不会出现卡滞，同时齿根的强度要满足反复扭转的受力要求，避免拧动点火开关时出现齿片断裂的问题。齿片与塑料柄的连接部分采用嵌件注塑的结构，齿片尾部设计有定位缺口与倒刺结构，注塑时塑料熔体包裹住齿片尾部的连接结构，冷却后能保证两者的连接强度，即使用户用力扭转、插拔，也不会出现齿片与手柄松脱、打转的情况。

　　握持手柄的外形采用圆角过渡的类方形设计，整体厚度控制在适合单手握持的范围，边缘做了大圆角倒角处理，用户日常揣在口袋、拿在手中时不会硌手，手柄表面的凹陷造型一方面是增加握持时的摩擦力，插拔钥匙转动时不容易打滑，另一方面也能在注塑时减少塑料件的表面缩痕，保证外观面的平整。设计时需要严格控制手柄的外轮廓尺寸，不能超出常规钥匙扣、钥匙包的适配范围，同时齿片的长度要匹配对应车型锁芯的插入深度，保证插入后齿形能完全啮合锁芯内的所有弹子，不会出现插入过浅导致无法拧动、或者插入过深顶坏锁芯内部结构的问题。

　　从实际使用场景的适配来看，这类机械钥匙的结构设计需要兼顾耐用性与便携性，金属齿片的材质需要具备足够的硬度与耐磨性，长期反复插拔、扭转不会出现过度磨损导致齿形失配，塑料手柄的材质选用耐冲击、耐汗液腐蚀的工程塑料，日常使用中不会因为摔落、温度变化出现开裂、变形。齿片的边缘需要做去毛刺处理，避免用户拿取时划伤手指，手柄与齿片的连接位置要做平滑过渡，没有突兀的台阶，插入锁孔时不会被锁孔端面卡滞。

　　在建模过程中，需要重点关注齿形的参数精度，每一个齿的深度、角度、位置公差都要控制在锁芯适配的允许范围内，同时要验证钥匙插入锁芯的运动路径，保证整个插入过程中齿片与锁芯弹子的接触顺序正确，不会出现干涉。手柄部分的建模要兼顾注塑工艺的可行性，壁厚保持均匀，避免出现壁厚突变导致的注塑缺陷，表面的凹陷造型深度要控制在合理范围，不会因为凹陷过深导致背面出现缩水痕。另外还要考虑钥匙的通用性，手柄上预留的标识区域可以适配不同品牌车型的logo刻印需求，不需要大幅修改模具就能适配不同车型的同款钥匙坯结构，降低配套生产的成本。

　　这类基础机械钥匙的结构看似简单，实则每一处尺寸都和锁芯的适配、用户的使用体验直接相关，齿形的参数偏差超过0.1mm就可能出现开锁卡滞甚至无法开锁的问题，手柄的握持角度不合理，用户拧动钥匙时就会容易打滑，连接结构的强度不足，使用过程中就容易出现断钥匙的故障，因此设计时需要从实际使用的受力、操作习惯、工艺可行性多个维度反复校核，才能做出耐用、好用的钥匙产品。
