激光切割拼装式技术甲板半管结构件

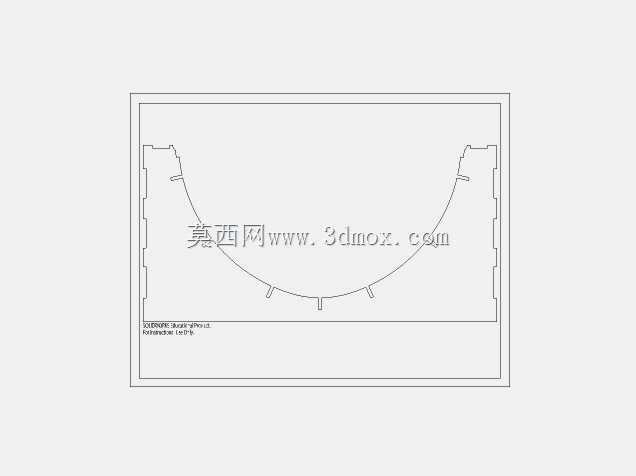

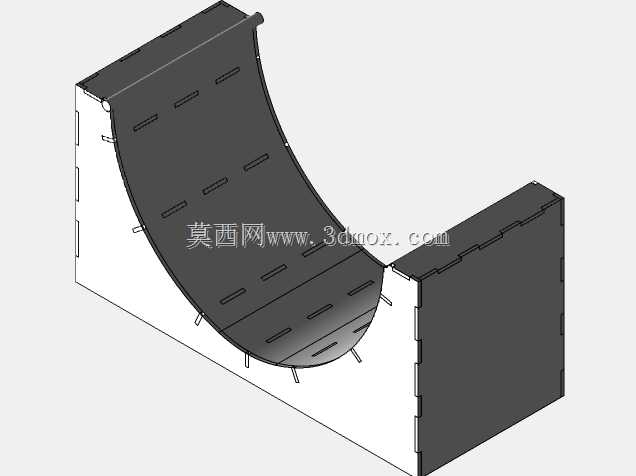

　　该结构件属于模块化拼装类甲板配套构件，主要应用于小型技术试验平台、桌面级功能演示装置的曲面导向通路搭建，也可作为小型物料滑移导向槽、趣味机械装置的滑行轨道基体使用，适配薄板激光切割加工工艺，无需开模即可快速完成单件或小批量生产，适合创客空间、教学实训场景下的快速原型制作需求。从结构设计逻辑来看，整体采用1/8厚度板材切割后拼接成型，曲面段为半圆弧管状构型，两侧设置立式挡边结构，所有拼接位置均采用插槽式卡扣连接，无需额外紧固件即可完成组装，挡边与半管弧面的连接位置预留了对应尺寸的插舌与插槽，装配时直接将插舌压入对应槽位即可完成定位，拼接后整体结构具备足够的侧向支撑刚度，可承受沿半管弧面方向的滑动载荷。半管弧面的内表面为主要工作接触面，

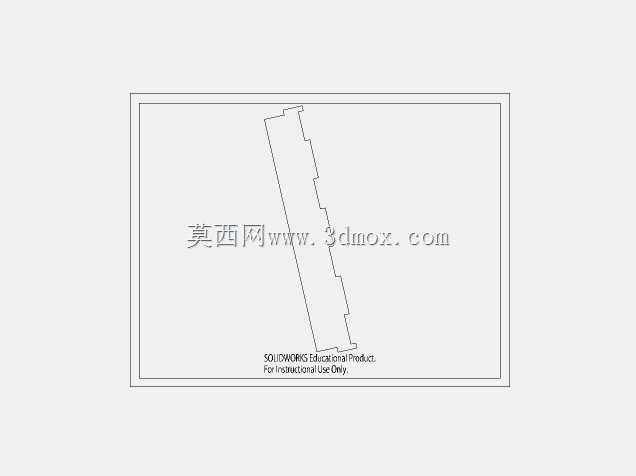

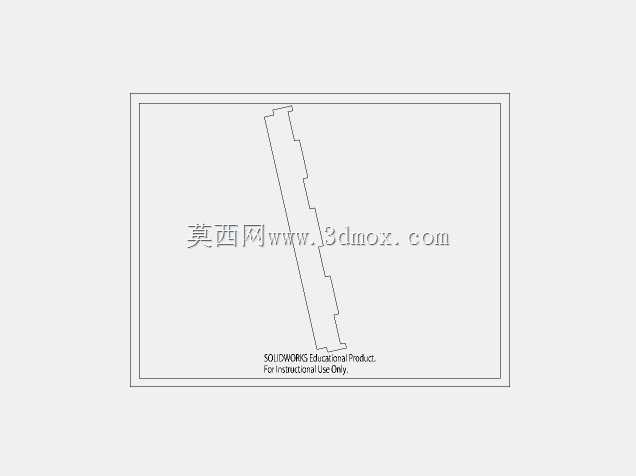

　　设计时严格控制弧面的拼接缝隙公差，避免出现凸起或错位影响滑动顺畅度，弧面背部设置了多道横向加强插槽，可根据实际使用需求加装横向加强筋，提升半管整体的抗变形能力，当半管长度较长或承载较重滑动件时，加装加强筋后可有效避免弧面中部出现下挠变形。两侧立式挡边除了作为拼接定位结构外，还可起到滑动限位作用，防止滑动件从半管两侧脱出，挡边顶部预留了活动铰链的安装位，目前该铰链结构处于设计迭代阶段，后续可通过加装铰链实现半管段的角度可调功能，适配不同倾斜角度的滑行需求。底部设置的插槽结构可直接与配套的底板、支架类构件拼接，无需额外打孔固定，安装时只需将半管底部的插舌对准支架上的对应槽位压入即可完成固定，

　　安装边界可根据实际搭建需求自由调整半管的安装高度与倾斜角度，适配不同的滑行落差要求。配套的研磨导轨可采用直径1/4至1/2规格的木钉制作，实际使用时可根据滑动件的尺寸、重量以及预期的滑行速度选择对应直径的导轨，导轨直接卡入半管内表面预留的导轨槽内即可，木钉材质的导轨具备良好的自润滑性与耐磨性，滑行过程中噪音低，且磨损后更换成本极低，只需抽出旧导轨插入新的木钉即可完成维护。整套构件的板材下料完全适配激光切割加工路径，所有切割轮廓均为连续直线与圆弧，无复杂异形切割路径，加工时无需频繁调整切割参数，单张板材可排布多套构件的下料件，材料利用率较高，切割完成后无需二次打磨去除毛刺即可直接进行拼装，大幅缩短从加工到装配的周期。

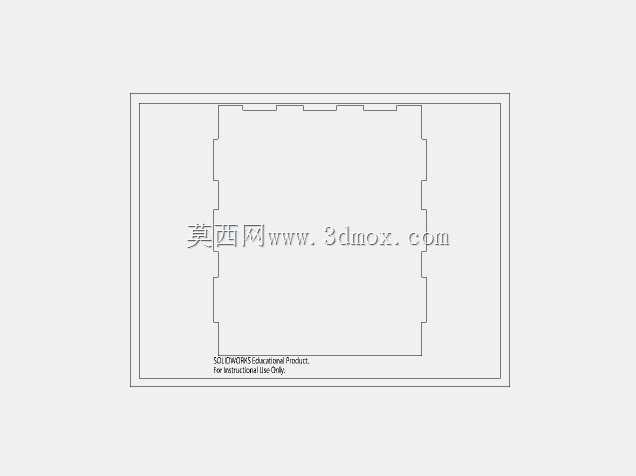

　　结构件的数量配置经过优化，单套标准配置包含1件半管长段、2件半管短段、2件开槽半管段、2件半管顶部挡边以及对应数量的底部插槽构件，拼装完成后可形成一段连续的半管状滑行通路，也可根据实际使用场景增减构件数量，自由拼接成不同长度、不同曲率的导向通路，拓展性较强。在实际装配过程中，需注意所有插舌与插槽的配合公差控制在0.1mm以内，过松会导致拼接后结构晃动，过紧则会造成装配困难，激光切割时需根据所用板材的实际厚度微调切割补偿量，保证拼接的松紧度处于合适范围。半管弧面的曲率半径经过反复验证，既可以保证滑动件在滑行过程中不会因为离心力脱出，又能保证滑行过程的顺畅度，不会出现卡顿现象。对于需要更高结构强度的使用场景，也可将板材材质从普通胶合板更换为亚克力板、薄铝板等材料，只需调整对应的激光切割参数即可，整体结构的设计兼容性较强，适配多种常见的激光切割加工板材。
