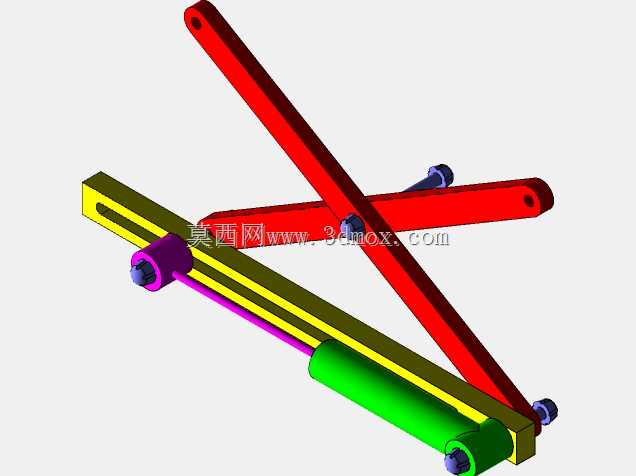

剪叉式液压升降执行机构三维结构

　　该剪叉式升降执行结构，常见于工位物料举升、轻型设备检修登高、流水线跨层转运等场景，核心依靠交叉铰接臂的剪杆伸缩实现垂直方向的行程输出，相比单柱式升降结构，其侧向抗倾覆能力更强，平台承载时的受力分布更均匀，适合在固定工位做短距离的重载举升作业。从结构组成来看，整套机构包含两组交叉布置的高强度支撑臂，臂身采用长条形型材加工，中间铰接点采用销轴连接，保证两组臂体可以绕中心轴做相对转动；底部一端为固定铰接座，另一端为带滑槽的滑动支撑端，滑动端可沿底座的导向槽做水平方向的往复移动，以此改变剪叉臂的开合角度，转化为顶部平台的垂直升降动作。驱动端采用单缸侧置的液压执行元件，缸筒尾端铰接在底座固定端，活塞杆端部铰接在靠近滑动端的下剪臂位置，

　　这种布置方式可以让液压推力直接作用在剪臂的力臂段，减少传动过程中的力损耗，相比中置驱动的结构，侧置油缸更便于后期的密封件更换与维护，不会因为剪臂收拢后被完全包覆在结构内部。设计过程中，首先要明确额定举升载荷对应的剪臂截面参数，避免臂身在最大伸展高度时出现挠曲变形，铰接点的销轴需要做表面淬火处理，配合自润滑衬套降低反复转动带来的磨损，底座的滑动导向槽需要设置硬限位块，防止剪臂收拢到最小角度时出现结构干涉，同时在最大伸展位置设置机械止挡，避免油缸超行程伸出。安装边界方面，底座的固定铰接孔位与滑槽的平行度需要控制在合理公差范围内，否则滑动端移动时会出现卡滞，导致升降过程出现卡顿甚至别弯销轴；顶部的安装平台需要与上剪臂的两个连接端保持水平，

　　避免平台倾斜带来的载荷偏载，液压管路的排布需要沿剪臂内侧固定，预留足够的弯曲余量，防止剪臂开合过程中拉扯油管。实际使用中，这类剪叉结构的升降速度由液压系统的流量决定，相比丝杠传动的升降结构，液压驱动的承载能力更强，且具备过载溢流保护，在突发载荷冲击时可以通过溢流阀泄压保护结构件不会过载断裂。结构的配合逻辑上，首先完成底座与下剪臂固定端的铰接装配，再装入滑动端的滑块与下剪臂的连接销轴，随后叠装上剪臂，穿入中心铰接销轴，之后安装液压油缸的两端铰接点，最后装配顶部平台的连接座；所有转动配合面需要在装配时涂抹润滑脂，降低初期磨合的磨损量，圆形铰接件的同轴度需要逐件校验，避免出现多组铰接点不同轴导致的装配应力残留。

　　剪臂上的长槽结构是为滑动端的销轴提供移动导向，槽的两端需要做圆弧过渡，避免应力集中导致槽口开裂，柱塞类连接件的配合间隙需要控制在合理范围，既保证转动灵活，又不会出现过大的旷量影响升降精度。剩余的销接孔位均为等直径配合，装配时需要保证销轴的轴向固定可靠，采用开口销或者轴用挡圈做轴向限位，防止设备运行过程中销轴窜出引发安全事故。这类结构在轻工制造车间、仓储物流的轻型货梯、移动式检修作业平台中应用广泛，其结构紧凑，收拢后占用的垂直空间小，可以在较低的初始高度完成大行程的举升，相比导轨式升降结构，不需要额外搭建竖向导向立柱，安装时对场地的空间要求更低，适合在已有车间的工位上做加装改造，不需要对地面做大规模的预埋处理。
