六槽间歇传动日内瓦齿轮结构

　　日内瓦齿轮也就是常说的槽轮机构核心构件，这类结构最常出现在需要间歇转位的自动化设备工位切换环节，比如多工位转盘装配线的分度动作、胶片放映机的胶片走片机构、包装机械的间歇送料工位，还有部分轻工设备的周期进给单元，核心作用是把连续的旋转输入转化为定角度的间歇旋转输出，相比棘轮机构传动平稳性更好，冲击载荷更小，分度精度在常规工况下能满足多数中低速自动化设备的需求。

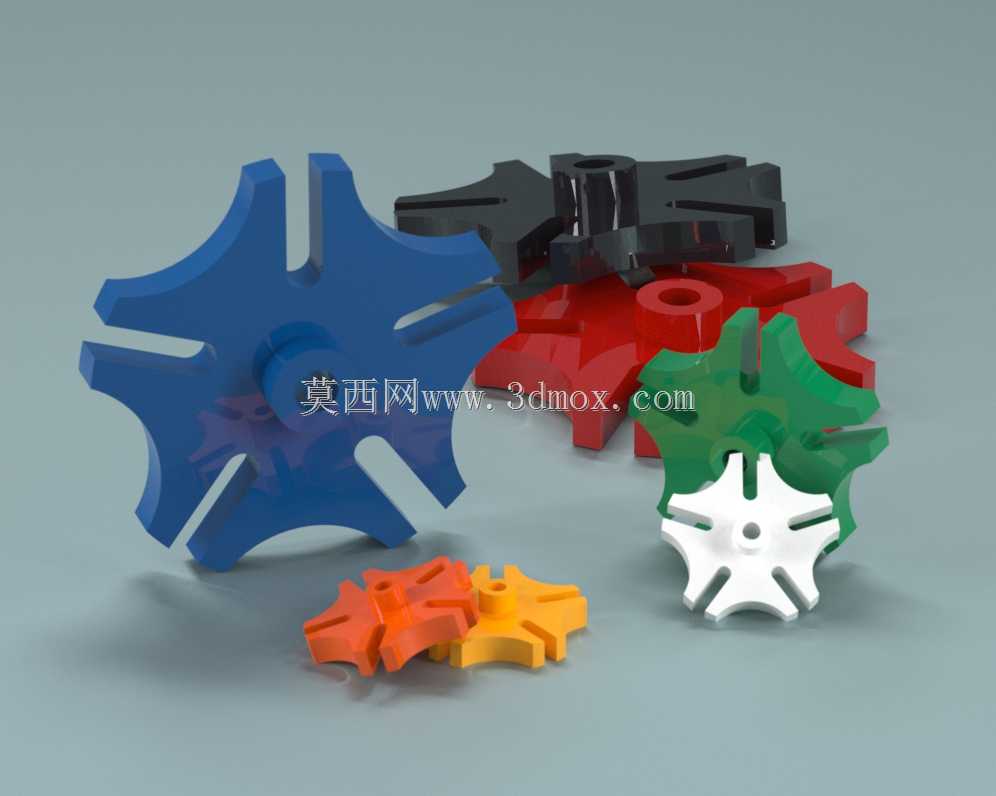

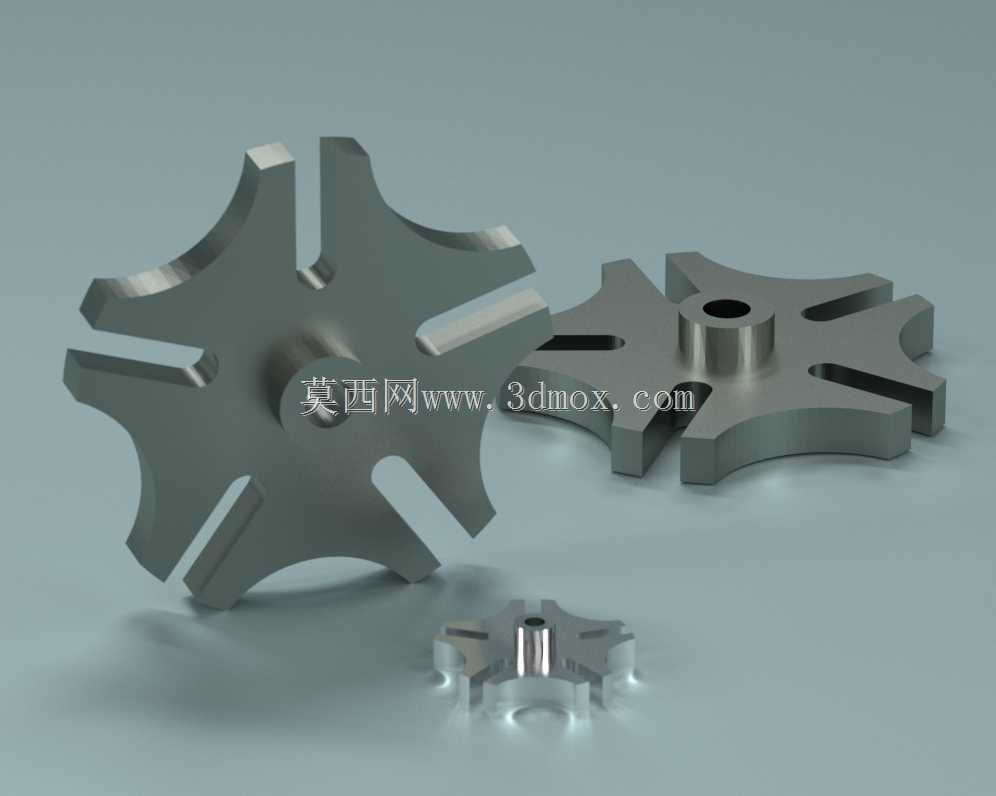

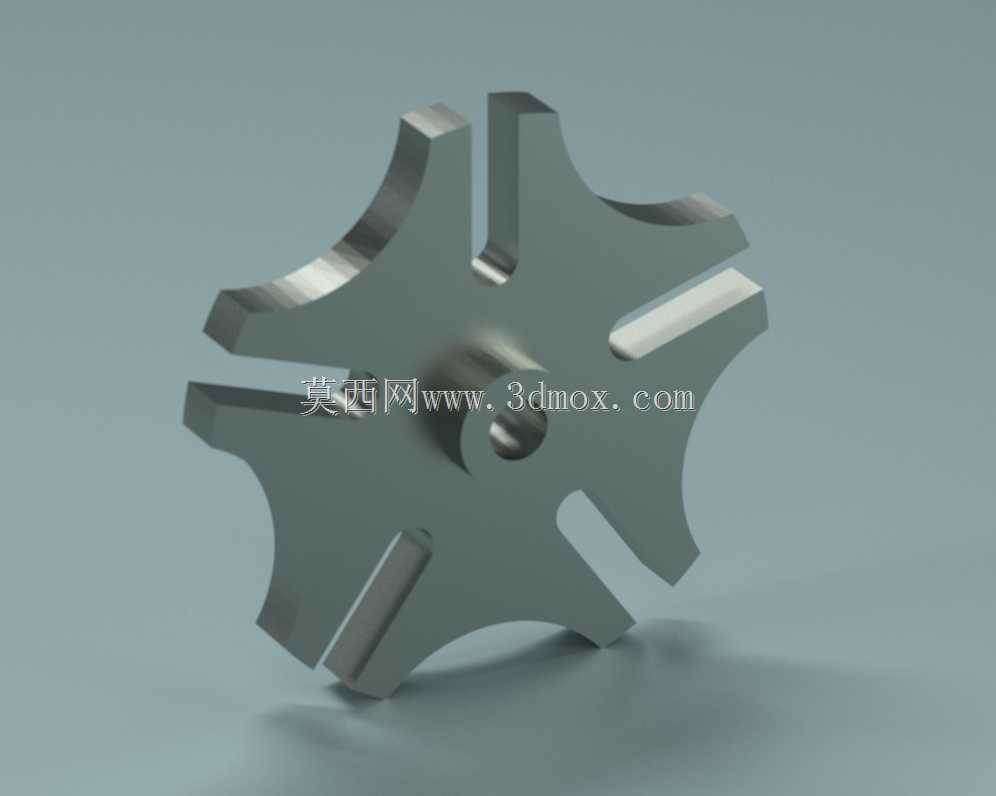

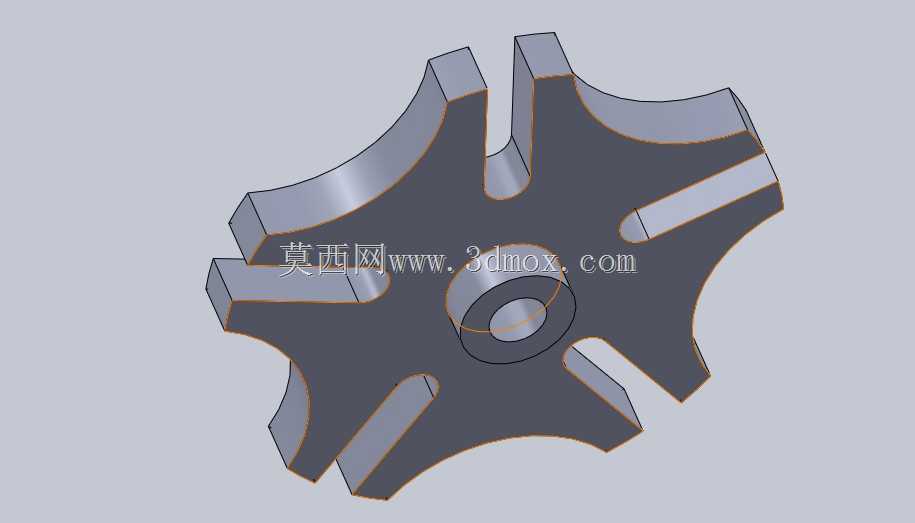

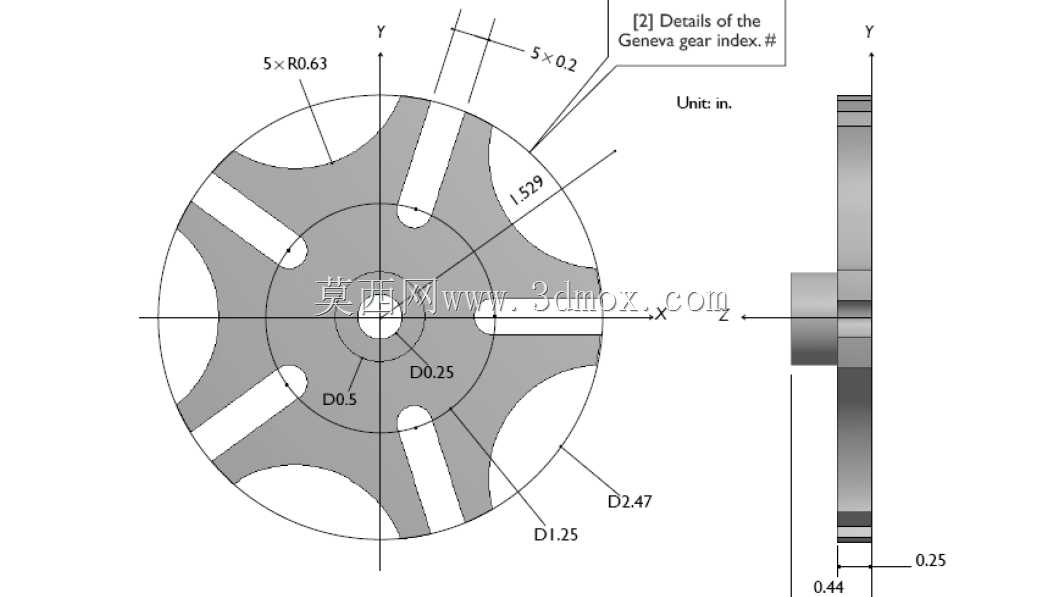

　　从结构设计来看，这个六槽构型的日内瓦齿轮，中心设置有标准安装轴孔，轴孔与轮体的同轴度是设计时需要优先控制的形位公差，直接影响传动过程中的卡滞风险与磨损速率。轮体周向均匀分布六个径向槽，槽的两侧工作面做了平行度约束，槽口位置设计有导入圆弧，避免主动拨盘的圆柱销进入槽道时发生刚性碰撞；相邻两个槽之间的外轮廓是内凹锁止弧，和主动拨盘上的外凸锁止弧配合，在槽轮转位的间隙期实现位置锁止，防止转盘受外力发生偏移，保证工位停留时的定位稳定性。

　　设计这类槽轮的时候，首先要根据需要的分度数确定槽数，六槽结构对应每次转位60度，是工业场景里应用比较广泛的构型，槽数过少会导致转位时角加速度过大，冲击振动明显，槽数过多则会让锁止弧的配合长度不足，锁止刚性下降。槽的深度需要匹配主动拨盘的回转半径，既要保证圆柱销能顺利进入槽道完成驱动，也要避免槽深过大削弱轮体的结构强度，中心轴孔的直径要匹配安装轴的直径，通常会根据传递扭矩的大小设置键槽或者顶丝孔，保证扭矩传递的可靠性。

　　安装边界上，这类日内瓦齿轮需要和主动拨盘保持严格的中心距，中心距的偏差会直接导致圆柱销和槽道的配合间隙异常，要么出现卡滞要么出现传动间隙过大的问题；轮体的轴向定位需要保证和主动拨盘处于同一回转平面，避免圆柱销和槽道出现偏磨，缩短构件使用寿命。轮体的厚度通常根据传递扭矩的大小选定，常规轻载工位用4-6mm厚度的板材加工即可，重载场景则需要适当增加厚度，同时对槽道工作面做淬火处理提升耐磨性能。

　　实际应用中，这类六槽日内瓦齿轮的传动特性很明确，主动拨盘每旋转一周，槽轮完成一次60度的转位动作，剩余的旋转角度里槽轮保持锁止静止，刚好匹配多工位设备“转位-停留作业-再次转位”的动作逻辑，不需要额外的定位锁止机构就能实现稳定的间歇分度，结构简单紧凑，维护成本低，在中低速、分度精度要求不是极高的自动化场景里性价比非常突出。设计建模的时候需要重点校核槽道轮廓和锁止弧的衔接位置，不能出现加工干涉的尖角，否则实际装配时会出现拨盘无法顺利带动槽轮转位的问题，同时要对所有棱边做适当的倒角处理，减少热处理或者加工过程中的应力集中，提升零件的疲劳寿命。
