TP1500通讯设备安装固定支架结构

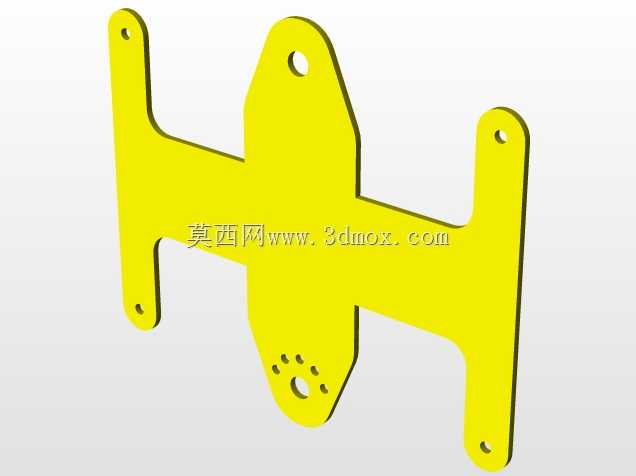

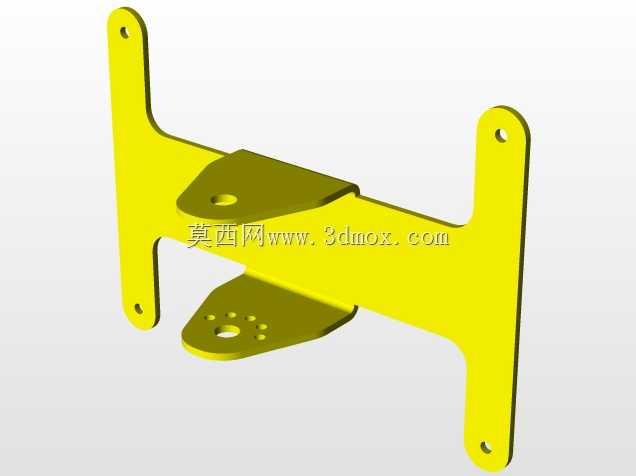

　　这款支架主要面向工业通讯终端的安装固定场景，适配TP1500系列通讯模块的现场布设需求，常见于工业控制柜内部、设备侧装工位、户外通讯节点的挂载安装环节，用来替代传统的扎带、简易角铁固定方式，解决通讯模块安装对位不准、长期使用移位、运维拆装不便的实际问题。从结构设计来看，整体采用对称式延展布局，主体为一体化钣金折弯成型结构，没有多余的拼接部件，减少了装配累计误差，中部的异形轮廓完全贴合对应通讯模块的背部安装面，预留的中心大孔用于避让模块背部的接线端口或者散热凸台，周围环绕的小孔对应模块自带的安装螺柱位置，安装时可以直接将模块卡合定位后拧入紧固件，不需要额外做对位调整。三个方向延伸的支臂是核心的安装受力结构，

　　每个支臂末端都预留了圆形安装孔，支臂的弯折角度经过受力校核，当支架固定在安装基面后，中部挂载的通讯模块重量会均匀分散到三个固定点上，避免单点受力过大导致的支架变形或者基面连接处开裂，支臂的长度经过适配，既保证了模块和安装基面之间留有足够的走线空间，方便后续通讯线缆、电源线的插拔维护，也不会因为支臂过长导致整体结构刚性不足，在设备运行产生振动的场景下出现共振异响。设计过程中优先考虑了现场安装的容错性，支臂上的安装孔采用了略大于标准紧固件直径的尺寸设计，允许安装时在小范围内调整支架位置，抵消安装基面的开孔误差，不需要在现场重新扩孔调整。支架的边缘全部做了圆角处理，没有尖锐的冲切毛边，避免安装运维过程中划伤操作人员或者划破线缆绝缘层。

　　从安装边界来看，支架整体厚度适配常规M4规格的安装螺丝，三个固定点的分布间距适配市面上标准的DIN导轨旁装位、控制柜内壁预留安装位、设备侧壁的通用安装孔距，不需要对现有安装基面做额外改造就可以直接固定，中部的模块安装位下沉量控制在合理范围，安装完成后模块正面的操作界面、指示灯区域不会被支架遮挡，不影响日常的状态查看和参数操作。在实际使用场景中，这类支架可以承受对应通讯模块的全重量负载，在工业车间存在持续振动、环境温度波动的工况下，依然能保持足够的夹持力，不会出现紧固件松脱、支架形变导致的模块偏移问题，相比通用的万能安装支架，这款专用支架的贴合度更高，安装后整体结构更紧凑，不会占用控制柜内多余的布线空间，

　　也不会干扰周边其他电气元件的安装布局。结构设计上没有采用复杂的曲面或者特殊工艺，完全适配常规的钣金冲压、折弯加工流程，量产时的加工效率高，成本可控，表面的涂装处理可以根据使用场景选择不同的防腐涂层，在户外或者潮湿工况下使用时也能具备足够的防锈能力。
