西门子人机界面安装用钢板支撑架构

　　在工业电控柜、生产线操作工位的人机交互终端布设场景中，这类钢板支撑结构是保障HMI可靠固定、适配现场安装角度的核心配套构件，区别于通用塑料安装座，钣金材质的支撑结构在车间多尘、存在轻微振动的工况下，抗形变能力与长期使用稳定性更适配工业现场的严苛要求。从实际使用场景来看，这类支撑件主要用于嵌入式或悬臂式安装西门子系列HMI操作屏，既可以直接固定在电控柜门板的预留开孔处，也能搭配悬臂组件安装在生产线旁的操作工位，为操作人员提供合适的屏幕观察与操作角度，避免屏幕直接外露受磕碰，同时预留的走线空间可以让屏幕通讯线、供电线从结构内部穿行，减少线缆外露被剐蹭、拉扯的风险。

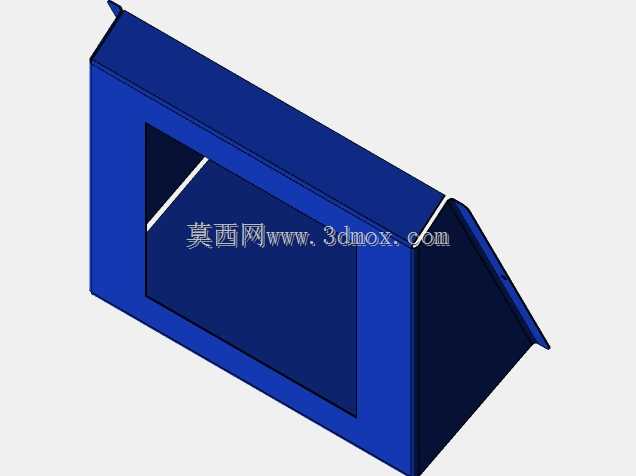

　　设计层面上，整体采用一体化钣金折弯成型工艺，没有额外的拼接焊缝，主体围边结构刚好匹配对应尺寸HMI屏幕的外轮廓安装尺寸，正面预留的矩形开窗尺寸严格贴合屏幕显示区域边界，既不会遮挡屏幕操作与显示范围，也能通过围边的折边结构卡住屏幕壳体，配合侧边预留的安装孔位，可以用紧固件将屏幕牢牢锁固在支撑结构上，不会因为设备运行的振动出现屏幕松脱移位的问题。后侧延伸的斜向折边是整个结构的角度支撑结构，当采用台面放置或者壁挂倾斜安装时，这个折边可以形成稳定的三角支撑受力结构，让屏幕保持符合人体工程学的倾斜角度，操作人员长时间操作时不需要过度低头或者抬臂，降低现场操作的疲劳感。

　　从安装边界来看，整个结构的外轮廓尺寸比所适配的HMI屏幕外廓单边宽出15mm左右，刚好预留出紧固件安装的操作空间，不管是在电控柜门板上开孔嵌入，还是直接用自攻螺丝固定在安装台面，都不需要额外扩孔或者加装转接件。结构的折弯圆角全部采用R2的小圆弧处理，既避免了钣金锐边割伤安装人员的问题，也不会因为圆角过大导致安装时与屏幕壳体出现干涉缝隙。侧边预留的穿线缺口宽度为20mm，足够容纳HMI的供电线缆、PROFINET通讯线缆以及外接按键的控制线同时穿过，缺口边缘做了翻边钝化处理，不会割破线缆外层绝缘皮，降低线路短路的风险。

　　实际选型适配时，这类钢板支撑结构不需要额外做表面喷塑的二次处理，折弯成型后做发黑防锈处理即可，在车间环境下可以抵御日常的潮气与轻微油污侵蚀，长期使用不会出现锈迹脱落污染电控柜内部的问题。结构整体的板材厚度选用1.5mm的冷轧钢板，这个厚度下整体重量控制在合理范围，单人即可完成安装操作，同时结构的刚性足够，在屏幕上进行触控操作时不会出现明显的结构晃动，触控反馈清晰，不会因为支撑结构形变导致触控操作失灵。对比市面上常见的塑料安装支架，这种钣金钢板架的抗老化能力更强，在车间环境温度波动范围-10℃到55℃的区间内，不会出现塑料材质常见的低温脆裂、高温软化变形问题，使用寿命可以匹配HMI设备本身的服役周期，不需要在设备使用周期内频繁更换安装支架。

　　在结构细节处理上，所有与屏幕接触的折边位置都做了向内的微卷边处理，不会因为钣金边缘的毛刺刮花HMI屏幕的塑料外壳，安装时不需要额外在接触位置粘贴缓冲泡棉，减少安装工序。后侧支撑折边上预留的两个长条形安装孔，可以适配不同安装面的孔位偏差，就算现场安装面的预留孔位存在2-3mm的位置误差，也可以通过长孔调整安装位置，不需要重新打孔，降低现场安装的改造成本。整个结构没有多余的冗余设计，所有折边都同时承担结构加强、安装定位、防护的多重作用，在保证结构强度的前提下尽可能减少板材用量，控制整体重量与材料成本，适合批量配套HMI设备出厂时作为标准安装配件使用，也可以作为老旧设备HMI改造时的替换安装件，直接替换原有老化损坏的塑料支架，不需要改动原有安装面的孔位布局。
