西门子HMI安装用蒙太奇剪辑固定卡扣结构

　　这款卡扣结构是为人机界面面板安装场景开发的专用紧固件，主要解决工业现场嵌入式HMI在控制柜面板开孔处的快速锁紧固定需求，替代传统的螺丝螺母组合安装方式，减少现场装配的工具依赖，提升电控柜组装、HMI更换维护的作业效率。在工业电控系统集成场景中，HMI作为操作人员与设备交互的核心终端，大多采用嵌入式安装方式，需要在控制柜门板开出对应尺寸的矩形安装孔，将HMI本体从正面嵌入开孔后，从门板背面通过紧固件将HMI壳体与门板压紧，避免设备运行过程中因振动、触碰出现松动移位，同时保证面板安装面的贴合度，满足IP防护等级的密封要求。

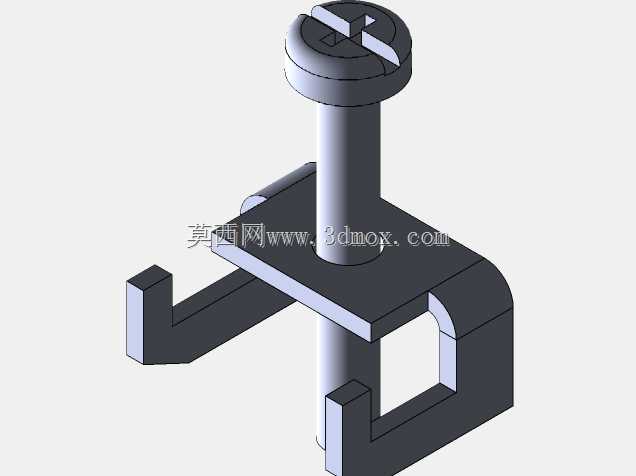

　　从结构设计来看，这款卡扣采用一体化的偏心锁紧思路，主体分为顶部操作头、中间连接杆、底部锁紧挂钩三个功能段。顶部操作头设置了一字型旋拧槽，既可以用一字螺丝刀施加锁紧扭矩，也可以在空间充足的场景下直接用手旋拧操作，操作头的直径大于连接杆直径，形成轴向的限位台阶，避免卡扣从安装孔中脱落。中间连接杆为圆柱结构，长度匹配常规电控柜门板的厚度范围，同时预留了足够的轴向活动余量，适配不同壁厚的门板安装场景，连接杆与顶部操作头、底部锁紧挂钩的连接位置做了圆角过渡，减少应力集中，提升结构的抗疲劳强度，避免反复拆装过程中出现断裂问题。底部的锁紧挂钩采用偏心结构设计，当旋拧顶部操作头时，挂钩会随连接杆同步转动，偏心轮廓会逐步压紧门板背面，随着旋转角度增加，压紧力逐步提升，最终将HMI壳体的安装边牢牢压在门板正面，实现无额外配件的单点锁紧。

　　安装边界方面，这款卡扣的使用需要配合HMI壳体侧边预留的安装卡槽，单个HMI设备通常需要在上下左右四个侧边均匀布置4-6个同规格卡扣，保证整个安装面的压紧力均匀分布，避免局部压紧力不足导致的缝隙、防护失效问题。卡扣的挂钩伸出长度经过精准核算，在完全松开状态下，挂钩的外轮廓不会超出HMI壳体的安装边厚度，能够顺利随HMI本体穿过面板开孔，旋转90度后即可进入锁紧状态，挂钩的压紧面设置了防滑的微齿结构，增大与门板背面的摩擦力，避免设备长期运行过程中因振动出现卡扣松脱、回转的问题。

　　设计过程中重点考量了现场安装的容错性，连接杆与HMI安装卡槽的配合采用间隙配合设计，允许卡扣在卡槽内有小范围的角度摆动，抵消面板开孔的微小尺寸误差、门板表面的平面度误差，避免因为加工精度不足导致卡扣无法安装的问题。卡扣的整体材质选用具备一定强度和韧性的工程塑料，既满足锁紧状态下的结构强度要求，又不会因为刚性过高在旋拧过程中刮伤门板漆面或者HMI壳体表面，同时工程塑料的绝缘属性也能避免金属紧固件可能带来的静电传导、电路短路风险，适配工业电控场景的安全要求。

　　在实际使用场景中，这类卡扣相比传统的螺丝固定方案，不需要在门板上额外加工螺纹孔，也不需要配套螺母进行固定，单个卡扣的锁紧操作只需要旋转90度即可完成，整个HMI的安装时间可以缩短60%以上，后期维护更换HMI时，也不需要完全拆下卡扣，只需要将卡扣旋松到松开位置即可将HMI从正面取出，大幅降低了现场维护的操作难度，尤其适合狭小的电控柜内部安装空间，减少操作人员在柜内的作业时间，降低接线误碰、触电等安全风险。同时这种偏心锁紧结构的压紧力可以通过旋拧的角度进行微调，针对带有密封胶条的HMI安装场景，可以逐步调整每个卡扣的压紧程度，保证整个周圈的密封胶条压缩量均匀，达到设计要求的IP65防护等级，避免车间内的粉尘、切削液、水汽进入电控柜内部，影响设备的稳定运行。
