K8200设备V6型j-head喷头安装固定支架

　　在桌面级FDM 3D打印设备的改装升级场景中，喷头安装支架的结构合理性直接决定了打印过程中喷头的定位精度、运动稳定性以及后期维护的便捷程度，这款适配K8200机型的V6型j-head喷头安装支架，正是针对原厂支架在长期使用中暴露的刚性不足、安装适配性差、散热路径不合理等问题做的定向结构优化。从实际装机的使用场景来看，该支架承担着连接X轴运动滑台与j-head热端喷头的核心衔接作用，既要在喷头高速往复运动过程中提供足够的结构支撑，抵消加减速带来的振动偏移，也要为热端的上部散热结构预留足够的安装空间，避免热量向上传导导致送丝段提前软化堵料。设计过程中首先明确了安装边界的适配要求：

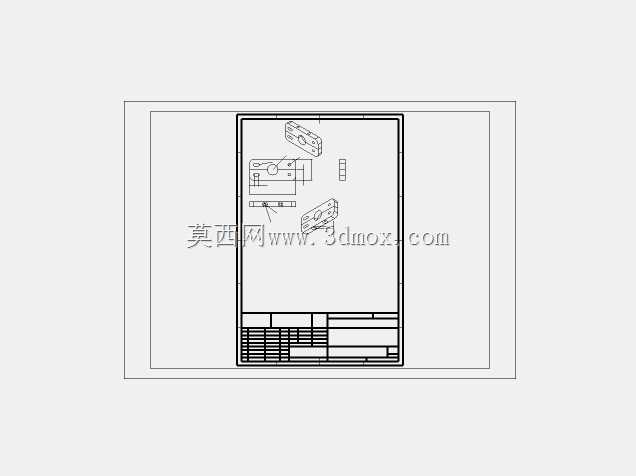

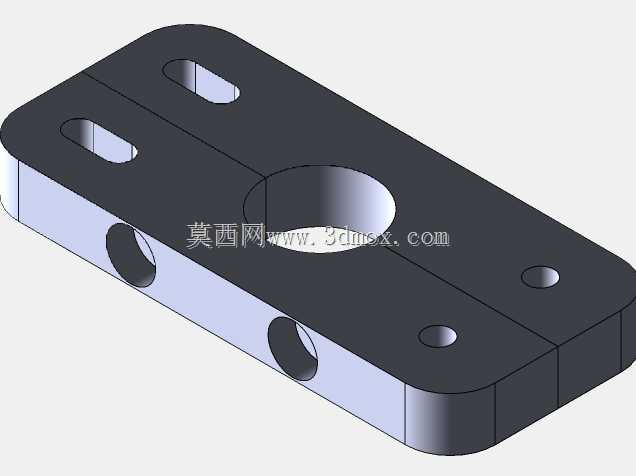

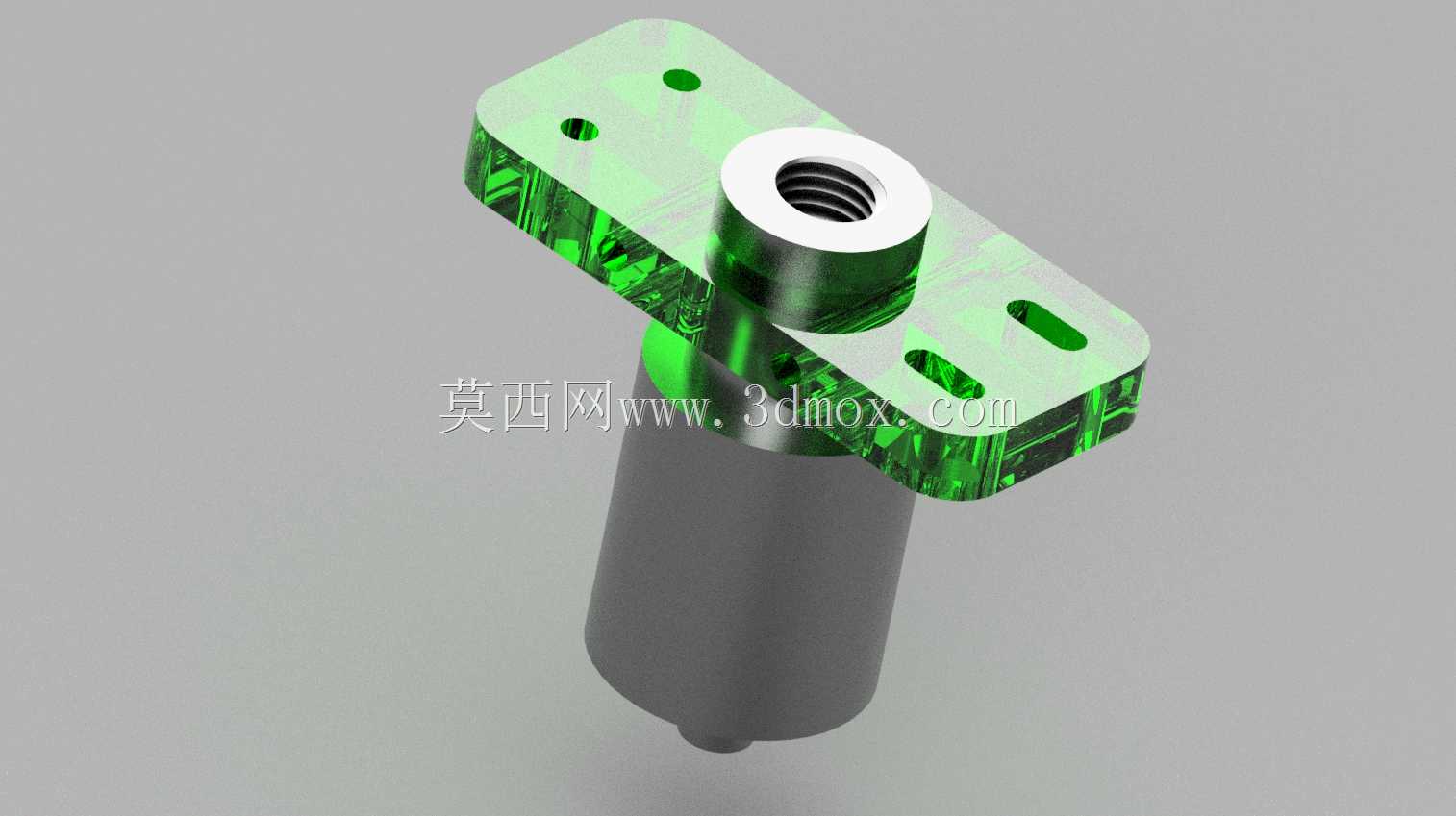

　　支架上部的安装法兰面完全匹配K8200机型X轴滑台的原有安装孔位，两个长圆形调节孔的长度、孔距严格遵循原有安装基准，用户改装时无需对原有滑台做任何钻孔、打磨等二次加工，直接通过标准紧固件即可完成固定，长圆孔的设计也预留了±2mm的喷头水平位置调节余量，方便用户校准喷头与打印平台的平行度，以及调整与自动调平传感器的相对位置。支架中部的中心安装孔采用阶梯式结构设计，上部的大直径沉孔刚好容纳V6 j-head喷头的散热铝柱上部定位段，孔壁与散热柱的配合间隙控制在0.1mm以内，既保证装配时的同轴度，避免喷头安装倾斜导致的出料方向偏移，也能通过接触面辅助传导散热柱的余热，降低散热风扇的负载；下部的内螺纹段直接与喷头散热段的外螺纹匹配，

　　装配时无需额外的锁紧卡箍或者顶丝，直接旋转即可完成喷头的轴向固定，螺纹配合的长度经过反复验证，既保证足够的锁紧力避免打印过程中喷头松动下沉，也不会因为旋合长度过长导致装配拆卸困难。支架主体的外形采用扁平化矩形结构，四个边角做了R3的圆角处理，避免安装维护时尖锐边角划伤操作人员，主体上额外开设的两个圆形通孔是为了预留风扇安装的走线空间，同时也能减轻支架自身的重量，降低X轴运动组件的整体负载，减少运动过程中的惯性冲击，提升打印时的动态响应速度。从材料适配的角度，该结构既可以采用透明亚克力板材通过激光切割加工制作，也可以采用PETG、ABS等工程塑料通过FDM打印自行制作，不同加工方式下的结构公差都在可控范围内，不会影响最终的装配精度。

　　在实际打印作业过程中，该支架的刚性表现相比原厂薄片状支架有明显提升，当喷头以150mm/s的速度做高速填充打印时，支架自身的形变量控制在0.05mm以内，不会因为支架共振导致打印件表面出现振纹，同时阶梯孔的同轴度设计保证了喷头始终垂直于打印平台，长时间打印大尺寸模型时不会出现首层粘结不牢、层间偏移等问题。支架的安装高度经过精准核算，安装完成后V6喷头的喷嘴端面到安装法兰面的距离刚好匹配原厂的Z轴限位触发位置，用户更换支架后不需要重新调整Z轴限位开关的位置，仅需要做一次常规的平台调平即可开始打印，大幅降低了升级改装的操作门槛。此外，支架侧面预留的平面区域也方便用户额外加装硅胶清洁刷、料丝检测传感器等附加配件，不需要额外打孔或者粘接固定座，拓展性能够满足大部分桌面级用户的改装需求。结构设计时也充分考虑了维护便利性，当需要更换喷嘴或者清理热端堵料时，仅需要松开下部的喷头锁紧螺纹即可将热端整体拆下，不需要拆卸整个支架与X轴滑台的连接螺丝，大幅缩短了日常维护的操作时间，也避免了反复拆装安装螺丝导致的滑台孔位磨损、安装基准偏移等问题。
