多安装位星型复合机械结构件

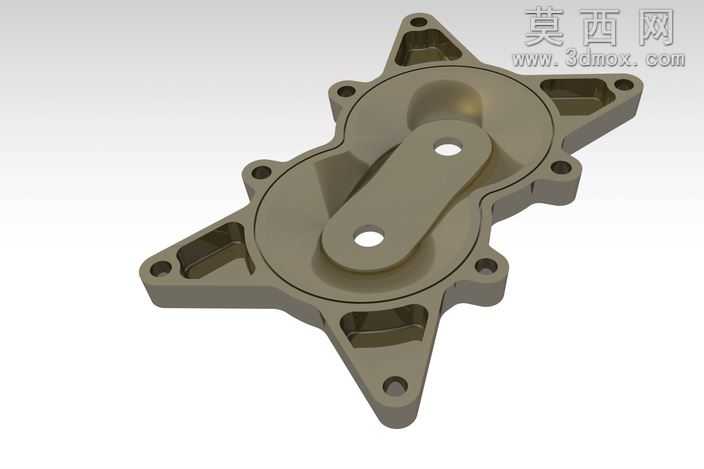

本作品为一款采用三维建模软件完成的复合结构机械零件，整体采用星型放射式布局设计，建模过程中首先以中心圆形腔体为基准，通过草图绘制确定中心回转主体的轮廓尺寸，利用旋转凸台命令生成核心基座结构，再沿周向均匀延伸出六个带安装孔的支耳结构，每个支耳末端都设计有同轴的螺栓过孔，用于零件在整机上的定位安装。为兼顾结构强度与轻量化需求，建模时在每两个相邻支耳之间的区域设计了内凹式加强筋结构，通过拉伸切除与筋特征组合完成减重槽的构建，既减少了零件整体用料，又通过筋板的力学传导路径提升了支耳的抗弯折性能。中心区域的偏心摆臂结构采用一体化建模方式，摆臂上预留两个同轴定位孔，与中心基座的腔体形成转动配合的结构基础，建模过程中对所有安装孔、配合面都添加了尺寸约束与几何约束，保证各特征之间的位置精度符合机械加工的公差要求。材质渲染阶段选用哑光金属质感的工程合金材质，调整材质的粗糙度、金属度参数模拟铸铝件的表面质感，对零件的棱边添加了极小的圆角过渡，避免应力集中的同时还原真实机加工零件的细节特征。设计思路上围绕复合装配需求展开，将固定支座与转动摆臂整合为单一复合固体结构，减少了装配环节的零件数量，周向均匀分布的安装位可适配不同角度的安装场景，内凹的加强筋设计在不增加整体壁厚的前提下提升了结构刚性，整体模型的特征树逻辑清晰，所有可编辑参数都保留了设计关联，可根据实际使用需求调整支耳长度、安装孔孔径、中心腔体尺寸等参数，适配不同规格的机械传动场景，模型的配合面都做了平整度优化，可直接导入工程模块生成对应的加工图纸，用于后续的生产制造环节。
