1200×1000规格川字结构木质仓储托盘

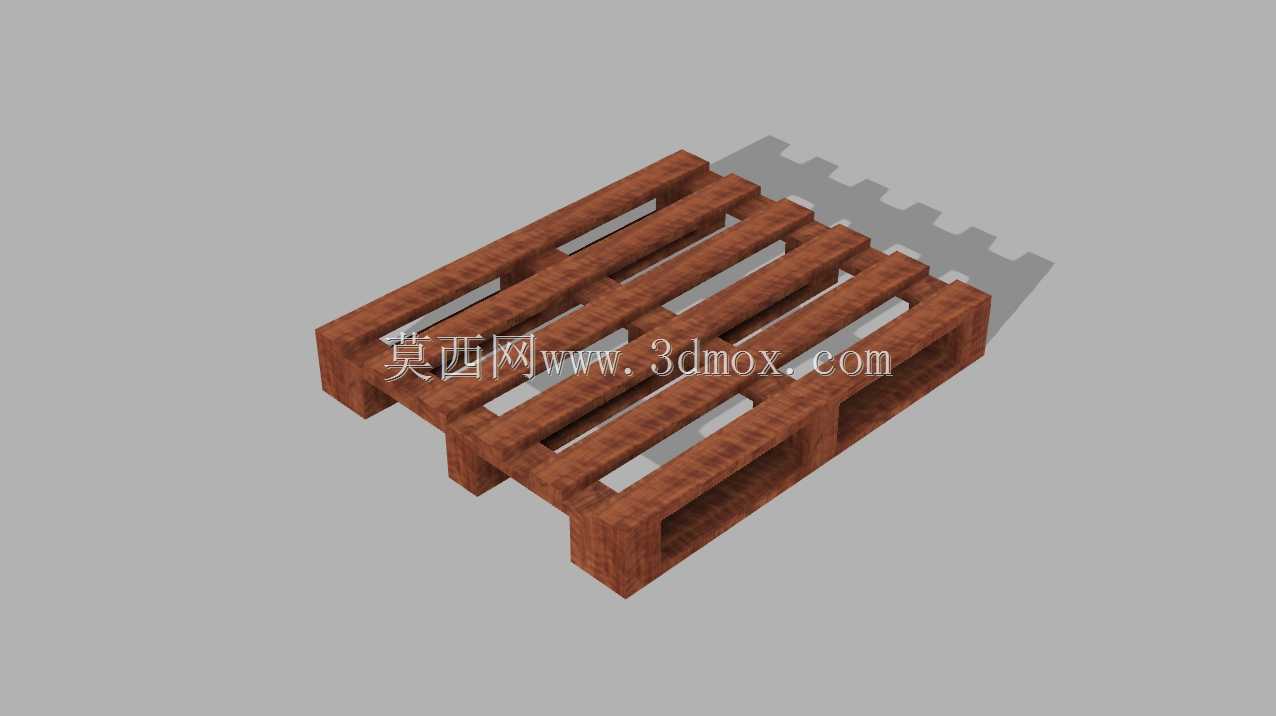

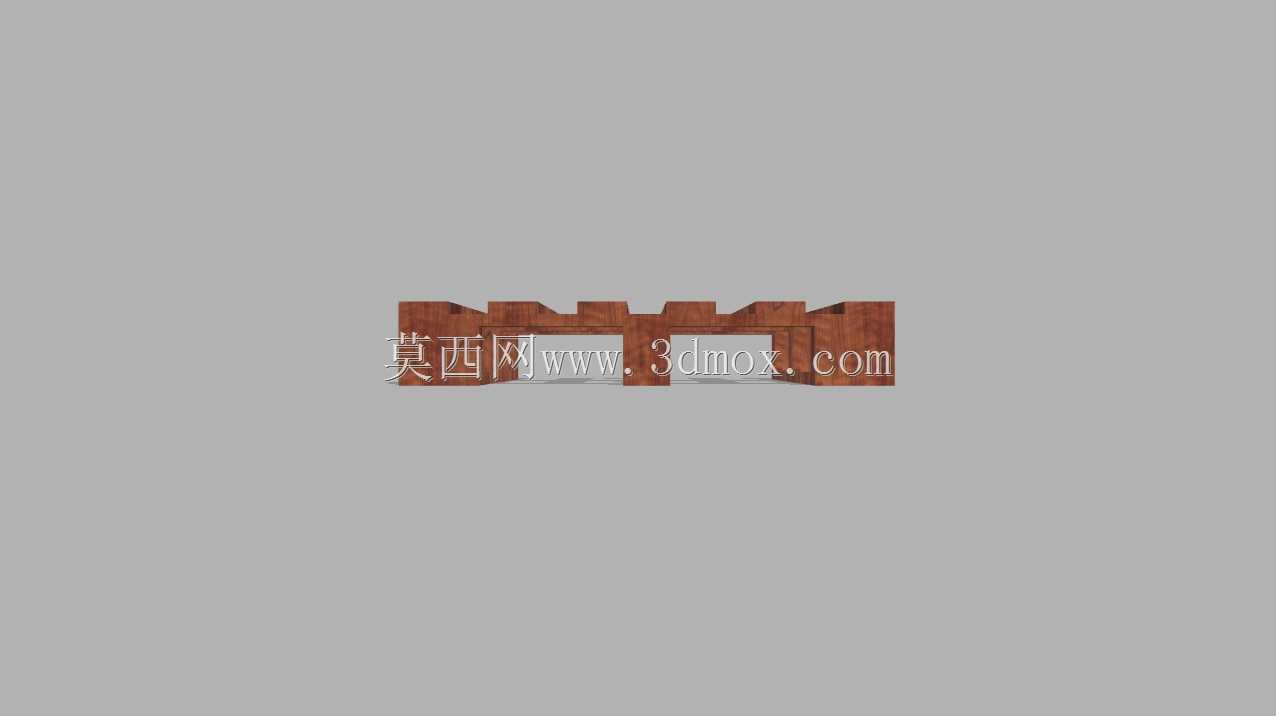

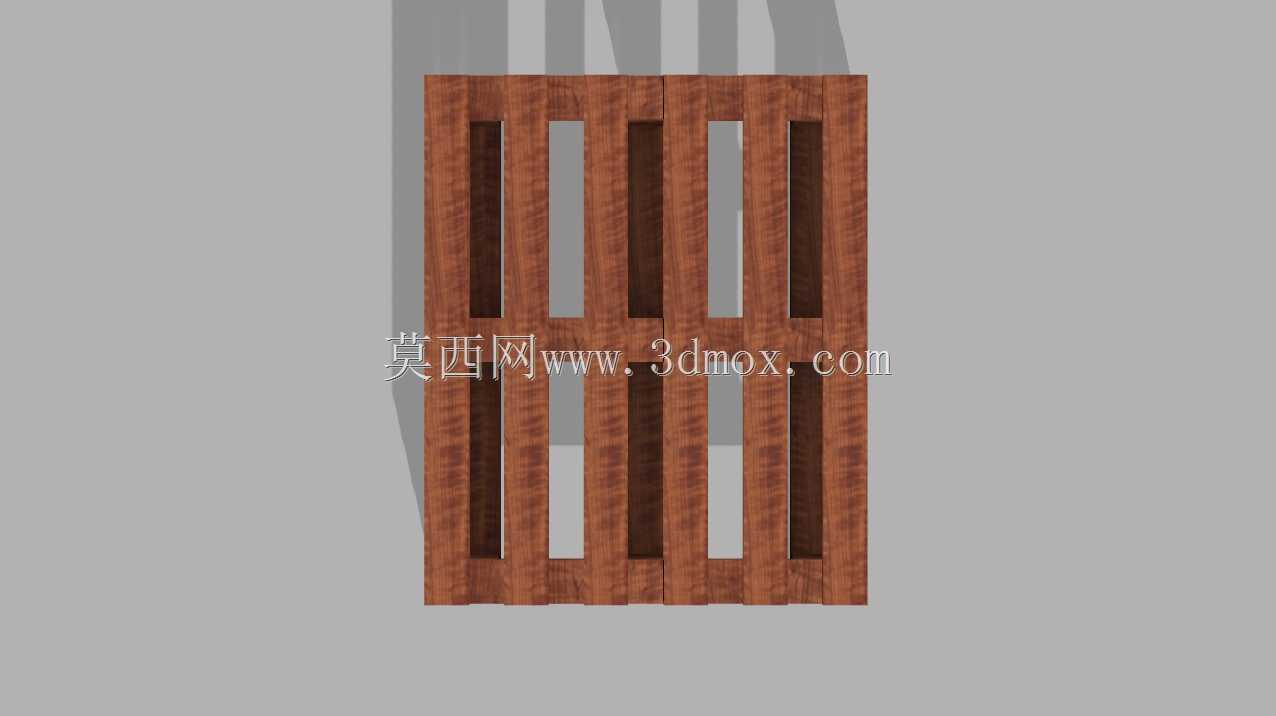

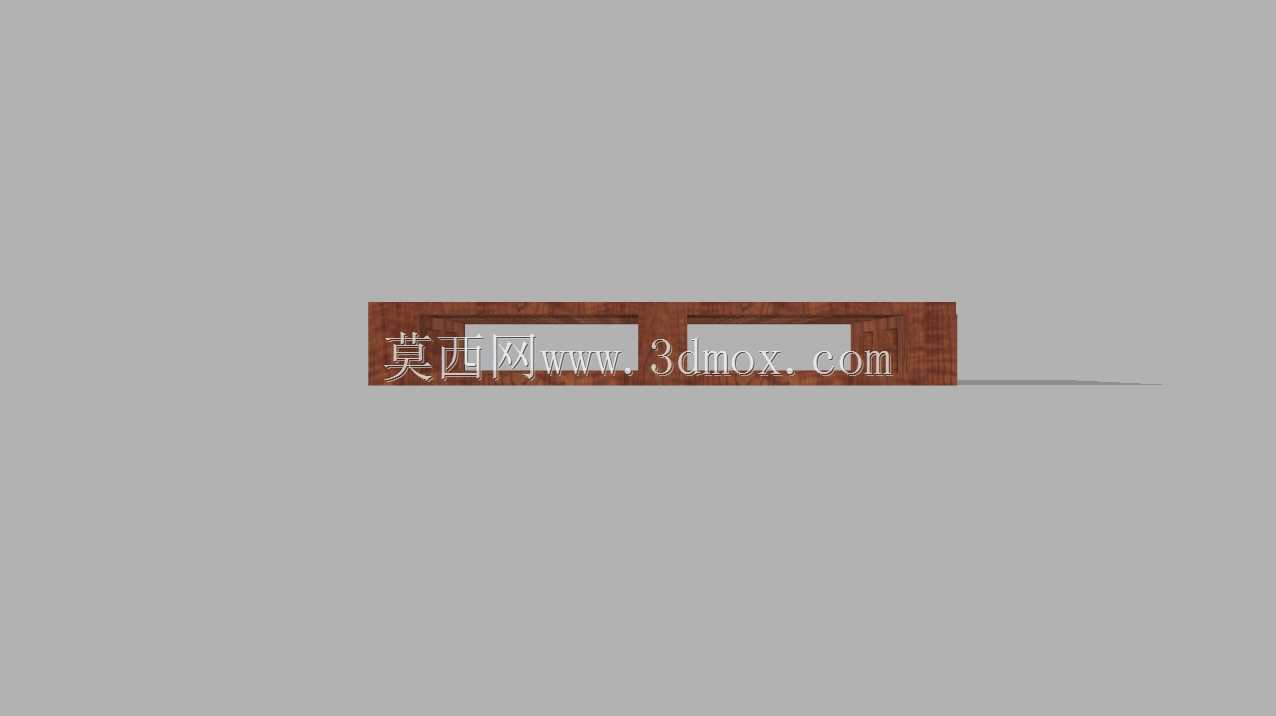

　　在仓储物流、生产车间物料周转、港口货物堆存等场景中，木质托盘是应用范围最广的单元化载具之一，本次建模的1200×1000规格木托盘，是国内流通领域适配性极强的标准尺寸载具，建模过程完全参照实际流通的欧标延伸款川字木托盘结构还原，所有结构参数均匹配实际生产加工的工艺要求。从实际使用场景来看，该尺寸托盘可完美适配标准1200mm宽度的流利条货架、横梁式货架的层板放置位，同时匹配国内绝大多数手动液压叉车、电动平衡重叉车的叉齿间距，不管是平面仓库的地堆堆码，还是自动化立体库的巷道堆垛机取放，亦或是干线运输环节的集装箱内部装载，该尺寸都能做到空间利用率最大化——单块托盘在标准20尺集装箱内可横向放置2块，纵向排布无剩余冗余间隙，

　　不会出现运输过程中的托盘窜动问题。结构设计上采用川字底布局，三根纵向主墩梁沿托盘长度方向贯通布置，上方铺板采用间隔排布的实木条，铺板间隙控制在30mm，既可以减少整体自重，又能避免小尺寸包装货物从间隙掉落，同时保证叉车作业时的视野，作业人员可通过间隙观察叉齿伸出长度，避免叉齿顶偏货物。铺板与墩梁之间采用气钉斜向固定加横向穿钉的连接方式，建模时还原了钉接位置的结构避让，实际使用中这种连接结构可承受1.5吨的静载堆码、0.8吨的动载搬运，完全满足常规日化、五金、电子元器件、包装食品等普通货物的承载需求。设计过程中特意做了边缘倒角处理，托盘的四个角部铺板做了15mm的圆角倒边，避免人工搬运时的锐角磕碰，

　　同时减少叉车叉取时对托盘边缘的撞击破损，延长托盘的实际使用寿命。墩梁的高度设置为120mm，这个高度是经过多场景验证的最优值：既保证手动液压叉车的最低起升高度可以顺利插入，又不会因为墩梁过高导致托盘整体重心上移，堆码时出现失稳风险。川字结构的底部预留了三个叉取通道，可实现四面进叉？不对，川字结构是两面进叉加两侧的局部进叉位？不，实际建模时的川字结构，三个纵向梁之间形成两个180mm宽度的叉齿通道，同时在托盘宽度方向的两个端面，墩梁之间预留了200mm的缺口，可满足手动液压车从侧面短距离挪运的需求，相比全封闭的九脚托盘，川字结构的整体刚性更强，适合高位货架的长期存放，不会因为长期承重出现铺板下挠变形。建模时还考虑了木材本身的材质特性，

　　铺板的厚度设置为20mm，墩梁的截面尺寸为80×120mm，所有木材构件的拼接缝隙预留了2mm的干缩余量，匹配实际木材使用过程中因温湿度变化产生的形变，避免实际生产后因为木材干缩导致的结构松动。从安装边界来看，该托盘放置在货架上时，要求货架层板的支撑跨距不超过800mm，若跨距过大，长期承重会导致铺板中部下挠；若用于地堆堆码，要求地面平整度误差不超过5mm/㎡，避免托盘局部受力不均导致墩梁断裂。在生产线旁的物料周转场景中，该托盘可直接配合生产线的滚筒输送机使用，1200mm的长度方向沿输送方向放置时，两侧的导向护栏可直接贴合托盘边缘，不需要额外调整导向宽度，适配绝大多数工厂的现有输送线尺寸。另外，该托盘的结构设计也考虑了维修便利性，单块铺板出现破损时，可直接拆除损坏的铺板更换新料，不需要整体报废，相比一体注塑的塑料托盘，后期维护成本更低，适合对成本敏感的通用仓储场景使用。建模过程中所有的构件均采用参数化建模方式，铺板的数量、墩梁的截面尺寸都可以根据实际承载需求快速调整，比如需要承载更重的机械零部件时，可直接将铺板厚度调整为25mm，墩梁截面加大到100×120mm，不需要重新搭建整体结构，可快速衍生出不同承载等级的同系列托盘模型，方便设计人员根据不同项目需求快速调用修改。
