不锈钢吊环螺栓工业紧固连接件

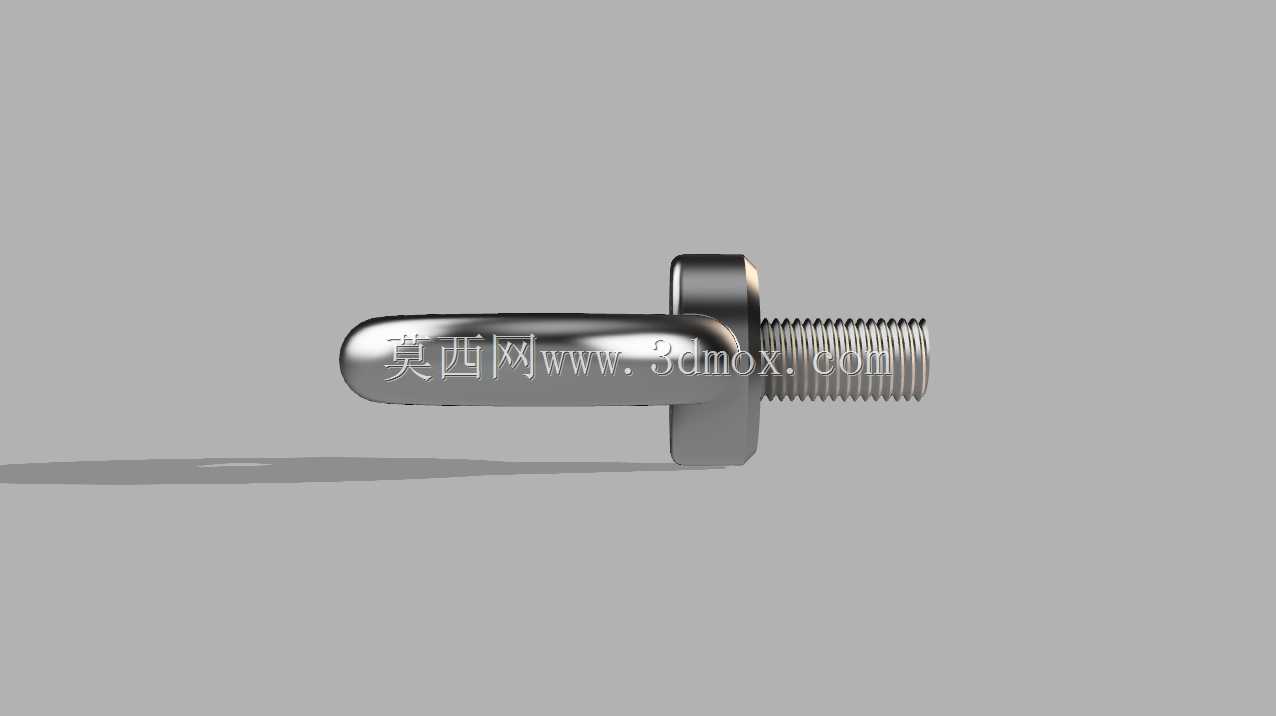

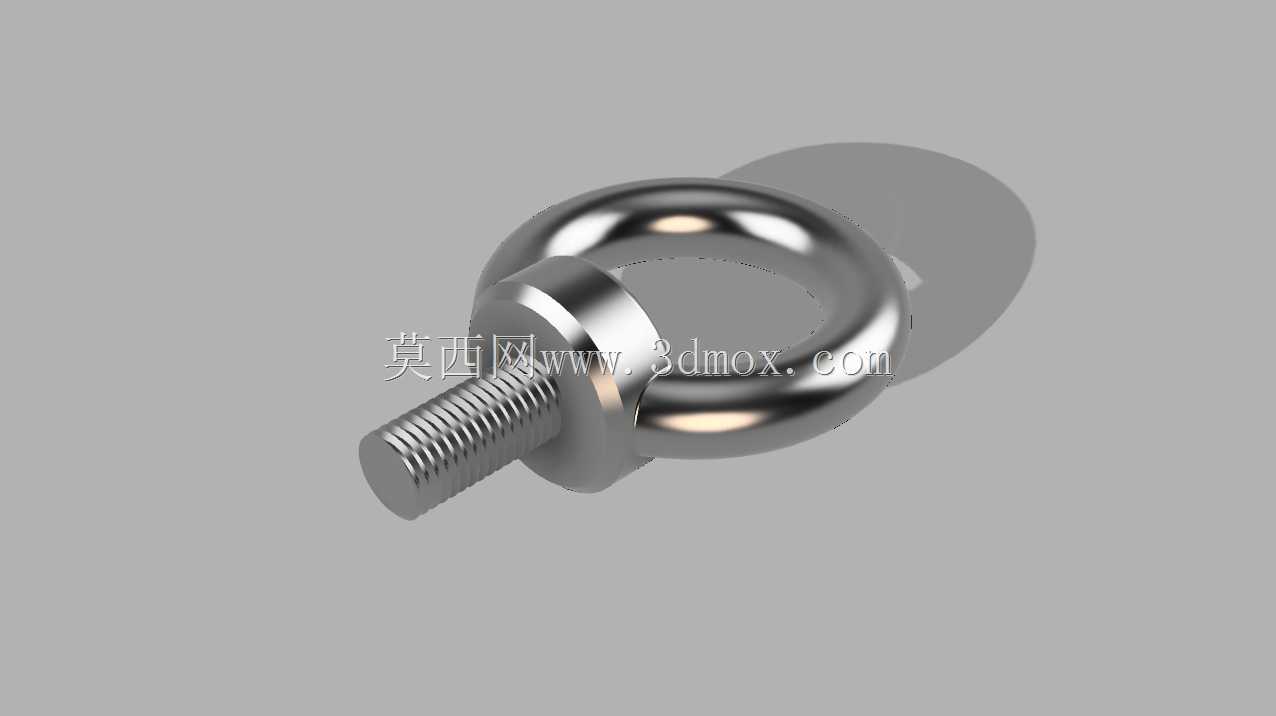

　　在车间重型设备移位、户外塔架构件安装、船舶甲板索具固定这类需要临时或长期承重吊点的场景里，吊环螺栓是出现频率极高的连接件，和普通外六角螺栓只承担轴向紧固力不同，这类零件的核心作用是在被固定基体上提供一个可穿入卸扣、钢丝绳的环形受力点，同时依靠杆部螺纹完成和基体的刚性连接，避免额外焊接吊耳带来的热变形、焊缝探伤成本高的问题。做这个零件的三维建模时，首先要捋清楚两个核心受力段的边界：下部的螺纹段要匹配对应公称直径的普通粗牙螺纹，建模时不能只做光杆加贴图，要还原螺纹牙型的实际轮廓，因为后续做装配干涉检查时，螺纹旋合长度直接影响吊点的承重冗余，通常螺纹旋入基体的深度不能小于杆部直径的1.5倍，这部分在模型里要预留足够的长度余量，

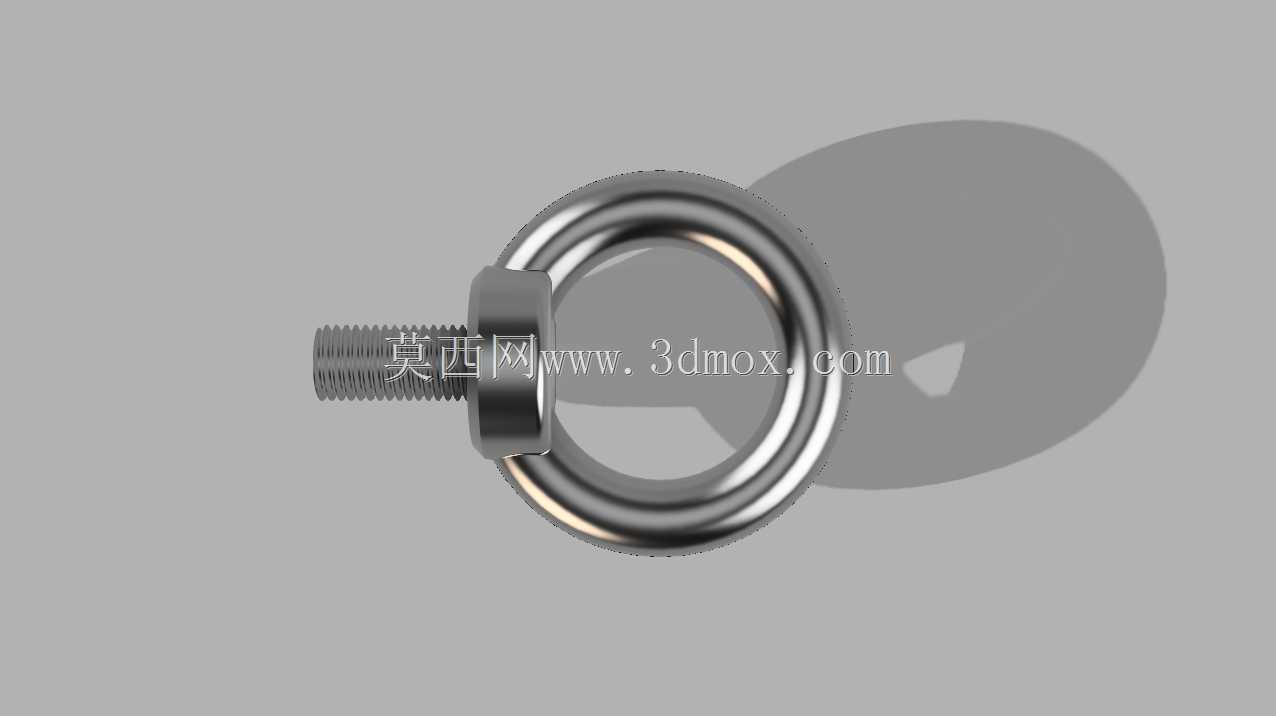

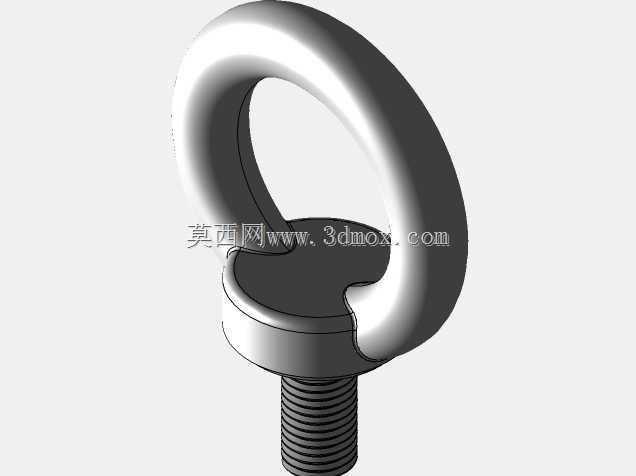

　　不能为了外观好看把螺纹做短，否则现场安装时会出现旋入深度不足、受力后拔脱的风险。上部的环形吊耳部分，是整个零件的应力集中区，建模时环体和杆部衔接的位置必须做足够大的圆角过渡，不能做成直角衔接，直角位置在受斜向拉力时会产生3倍以上的应力集中系数，很容易在起吊瞬间出现断裂，环的内孔尺寸要匹配常用卸扣的销轴直径，不能做的过小，否则现场常用的卸扣穿不进去，还要保证环的截面是均匀的圆形截面，整个环体的壁厚差不能超过0.5mm，避免热处理时出现应力不均导致的开裂。很多新手建模时容易忽略吊环下方的承压凸台，这个凸台的直径要比螺纹大径大出30%左右，厚度要保证拧紧后凸台端面完全贴紧被连接件表面，把吊点的拉力均匀分散到基体接触面上，

　　不会因为局部压强过大压坏铝合金、玻璃钢这类低强度基体的表面。从安装边界来看，这类吊环螺栓安装时，基体上的螺纹底孔要和螺栓杆部保持垂直，倾斜角度不能超过5度，所以建模时要在凸台下端面做一个定位止口的参考面，方便现场安装时找正垂直度，另外环形部分的空间预留要足够，当螺栓完全拧紧后，环体要能自由转动，不能被周边的结构件卡住，否则穿钢丝绳时会出现别劲的情况，受力方向和环体平面不一致时会额外产生弯折力矩。实际应用里，这类吊环螺栓除了做起吊吊点，还经常用来做设备的永久拉结点，比如户外的通讯机柜、光伏支架的防风拉索固定点，这时候环体不仅要承受静态拉力，还要承受风载带来的交变振动，所以建模时环体和杆部的衔接位置要做圆滑的流线型过渡，

　　减少交变应力下的疲劳裂纹萌生概率，螺纹部分的收尾处也要做退刀槽，避免螺纹收尾处的不完整牙型成为应力断裂的起始点。和焊接吊耳相比，这种螺纹连接的吊环螺栓可以随时拆卸更换，在需要频繁变更吊点位置的工装夹具上使用非常方便，不需要每次移位都做焊接和打磨，也不会在工件表面留下焊疤，对于表面质量要求高的不锈钢设备、喷涂设备来说，这一点优势非常明显。建模过程中还要注意，整个零件的表面是抛光不锈钢质感，但是不能为了追求外观效果把圆角做的过大，过大的圆角会导致凸台和被连接件的接触面积减小，反而降低连接的稳定性，所有的尺寸比例都要严格按照受力逻辑来设定，环的中心到凸台端面的距离要保证卸扣安装后有足够的摆动空间，不会和凸台边缘产生摩擦，磨损卸扣的销轴。另外，这类零件在做装配仿真时，要模拟不同角度的拉力加载，验证环体各个位置的应力分布，确保当拉力方向和螺栓轴线成45度角时，最大应力仍然在材料的许用应力范围内，因为现场起吊时很难保证拉力完全沿螺栓轴向，斜拉是非常常见的工况，模型的结构必须能覆盖这类常见的非理想受力场景，不能只在理想轴向受力下满足强度要求。
