黄铜材质翼形蝶形螺母紧固连接件

　　日常做设备装配、工装夹具调试的时候，经常会碰到需要频繁拆装、又没法随时找扳手拧紧固件的场景，这时候手拧式的蝶形螺母就是非常实用的选择，不需要额外工具，靠手指捏住两侧的翼片就能施加足够的拧紧力矩，完成锁紧或者松脱操作。这类螺母最常见的应用场景，是各类需要快速开合的检修盖板、工装夹具的快速压紧结构、小型设备的可调式定位组件，还有一些通讯设备、民用五金、户外设施上不需要大锁紧力但需要经常调整的连接部位，比如配电箱的门扣、摄影器材的调节支架、小型实验台的固定组件，甚至是一些民用家具的可调连接件上，都能看到这类紧固件的身影。

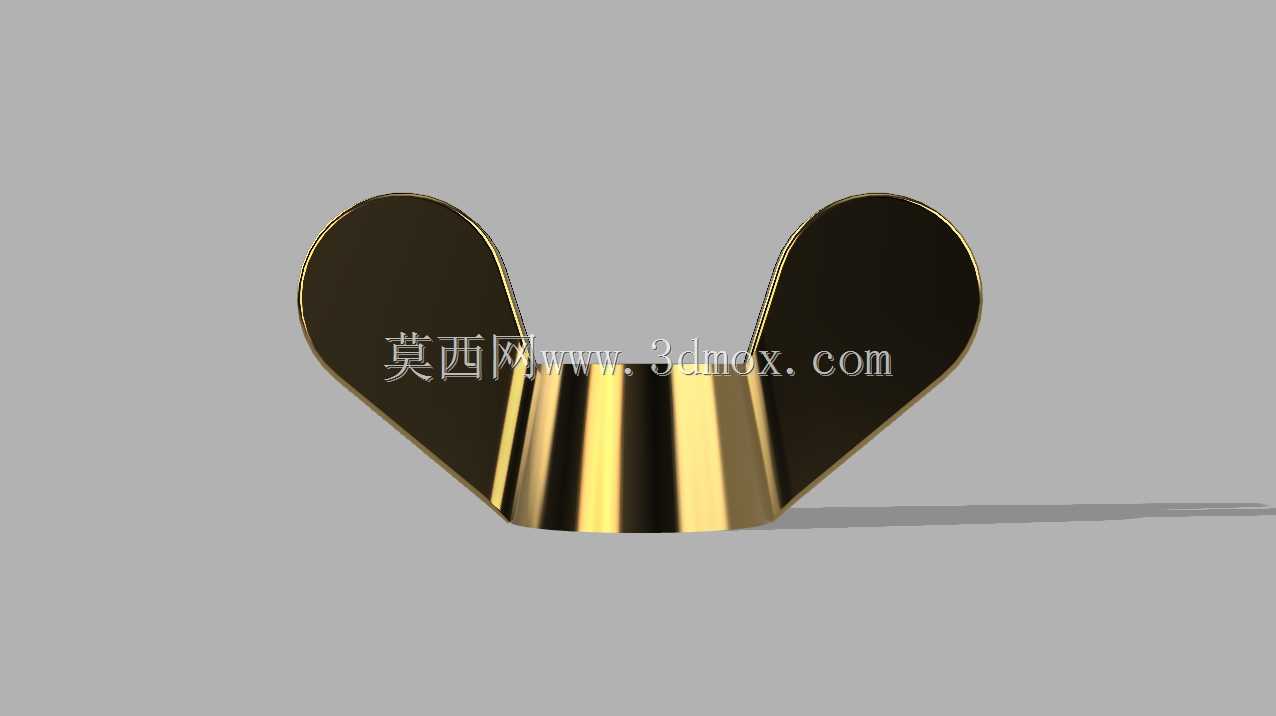

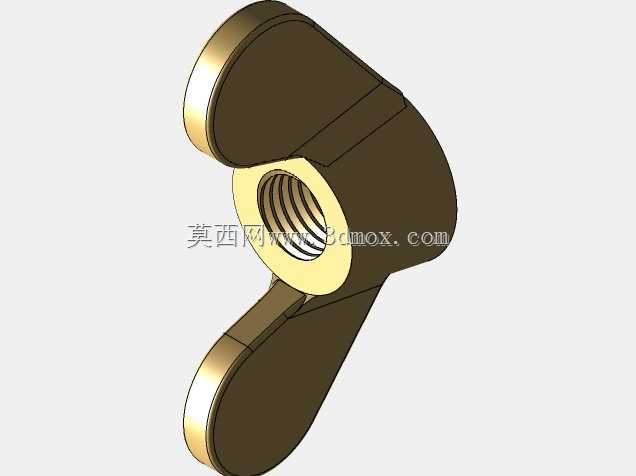

　　从结构设计来看，这款蝶形螺母采用了一体式的铸造结构，中间的螺纹基体部分为标准的内螺纹圆柱段，两侧对称延伸出圆弧过渡的翼形操作片，翼片的外边缘做了圆滑的倒角处理，没有尖锐的棱角，一方面是避免操作时划伤操作人员的手指，另一方面也能在拧紧时让手指的施力面更贴合，不会因为棱角硌手导致无法施加足够的力矩。翼片和中间螺纹基体的连接位置做了加厚的圆弧过渡，没有应力集中的直角结构，这部分是整个零件受力最复杂的位置，拧紧时翼片受到的扭转力会全部传递到这个连接区域，加厚过渡的设计可以有效避免反复拧动过程中翼片从根部断裂的问题，提升零件的反复使用寿命。

　　从安装边界来看，这类蝶形螺母的整体外轮廓尺寸要比同规格的普通六角螺母大不少，选型的时候不能只看螺纹规格匹配，还要预留出足够的操作空间：两侧翼片展开的总宽度是选型时必须要考虑的安装尺寸，要保证安装完成后，翼片周围没有其他结构件遮挡，至少要留出能让两根手指捏住翼片转动的空间，不然就失去了手拧操作的意义。中间的螺纹段高度和同规格的标准六角螺母厚度基本一致，保证和螺栓配合后有足够的螺纹啮合长度，不会因为啮合牙数太少导致滑牙或者锁紧力不足的问题。螺纹部分采用标准的公制粗牙螺纹设计，和市面上常规的全螺纹螺栓、螺柱都能通用互换，不需要定制配套的连接件，降低了配件采购和替换的成本。

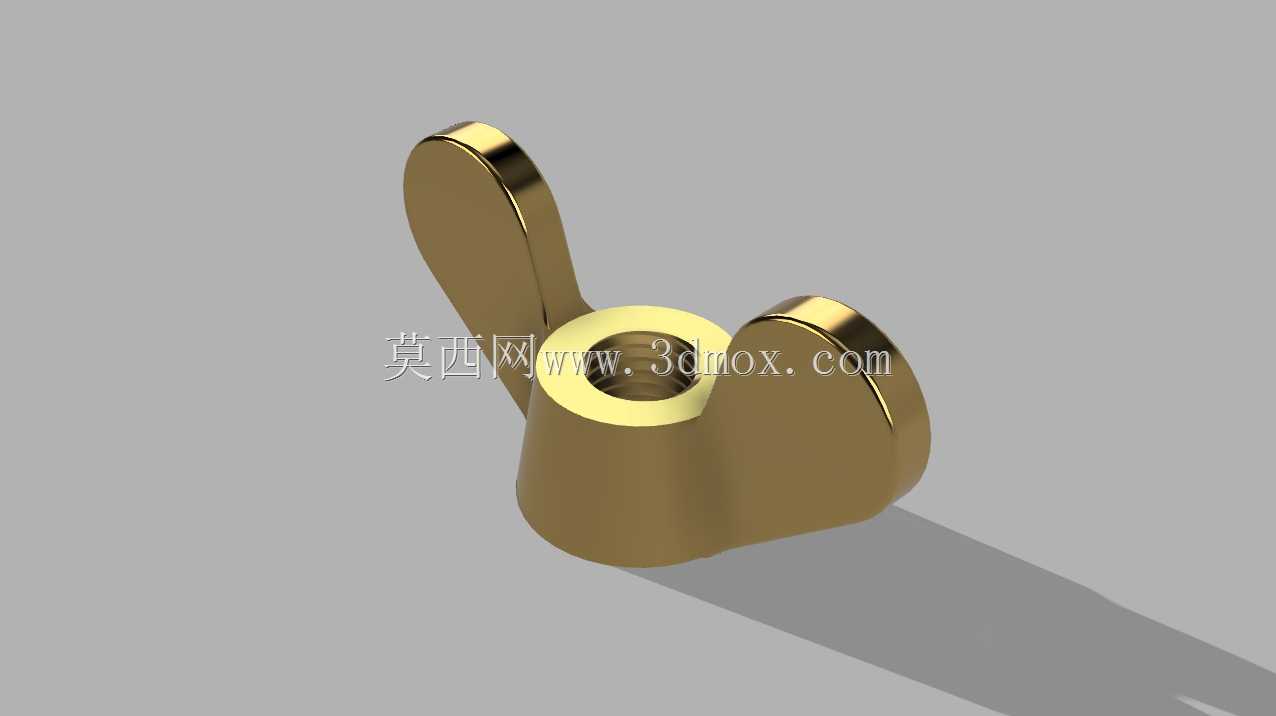

　　材质选择上，这款模型呈现的是黄铜材质的外观，黄铜材质的蝶形螺母本身有不错的自润滑性能，和钢制螺栓配合的时候不容易出现咬合锈死的问题，哪怕是在潮湿或者有轻微腐蚀的环境下使用，也比普通碳钢镀锌的螺母有更好的防锈能力，不需要做额外的表面处理就能保持不错的外观和操作手感，很适合用在一些对外观有要求、或者不方便经常做防锈维护的外露连接位置。当然实际生产中这类螺母也有碳钢镀锌、不锈钢的版本，不同材质对应的锁紧强度和适用环境有区别，但结构尺寸是通用的。

　　建模的时候要注意几个关键的结构细节：翼片的曲面过渡要顺滑，不能出现建模导致的棱角或者曲面褶皱，不然实际生产出来的零件会有硌手的问题；中间内螺纹的收尾位置要做合理的退刀结构，保证螺纹能拧到底，不会因为螺纹末端的余料导致螺母无法和被连接件完全贴合；翼片的对称度要严格控制，两个翼片相对于螺纹轴线的角度偏差不能太大，不然拧紧的时候会出现受力不均，一侧翼片先碰到周边结构的问题，影响操作体验。另外翼片的厚度设计也要匹配对应的螺纹规格，太小的翼片厚度会导致拧紧时翼片变形，太大的厚度又会浪费材料、增加整体重量，一般来说M3到M10的常用规格，翼片厚度从2mm到6mm不等，和螺纹公称直径呈正相关，保证用手拧紧的时候能达到对应的锁紧力矩要求，不会因为翼片强度不足导致拧动时变形失效。

　　实际选型使用的时候还要注意，这类蝶形螺母的设计初衷是手拧操作，能提供的锁紧力矩有限，不能用在需要大锁紧力、承受强振动载荷的连接位置，不然容易出现松动脱落的问题；如果是在振动比较大的设备上使用，最好配合防松垫圈或者螺纹胶使用，弥补手拧力矩不足导致的防松性能短板。另外因为翼片是突出的结构，在有转动部件、或者人员容易剐蹭到的位置使用时，要考虑突出的翼片会不会带来勾挂、磕碰的安全隐患，必要的时候要加防护结构，或者更换为沉头式的紧固件。
