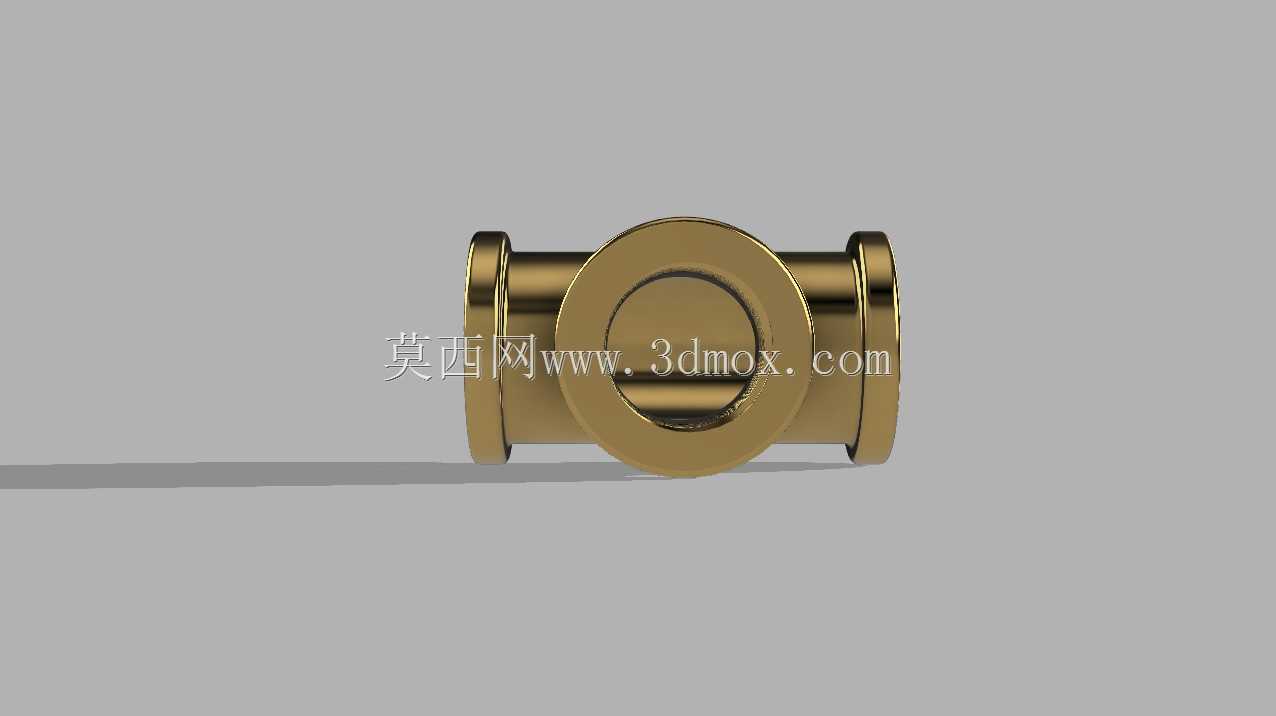

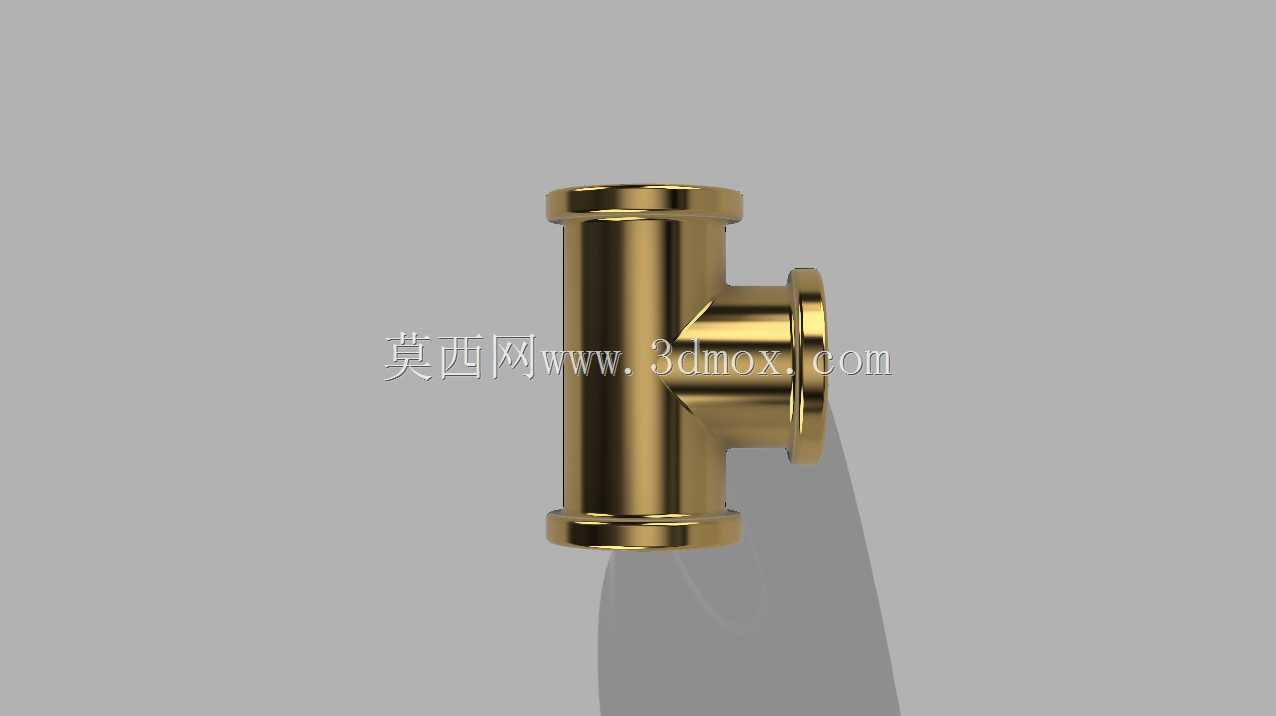

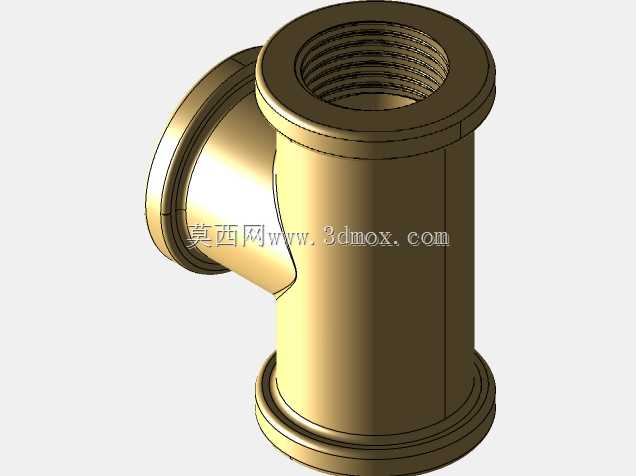

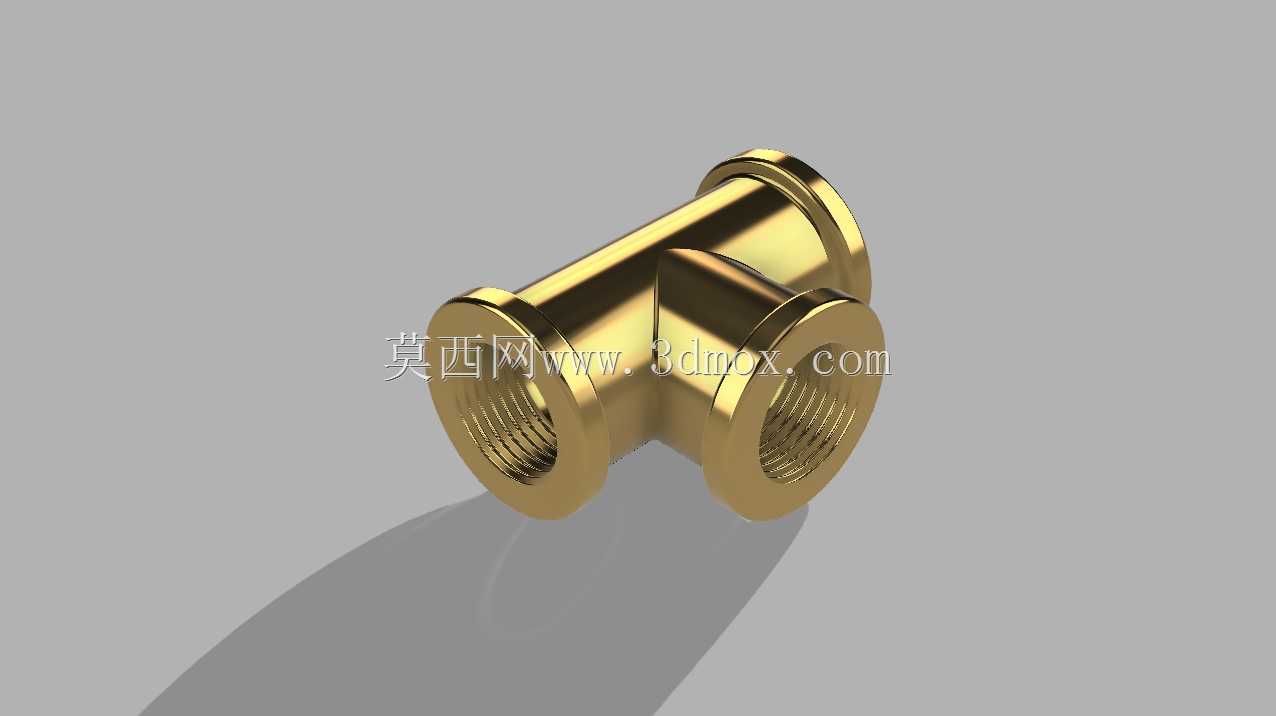

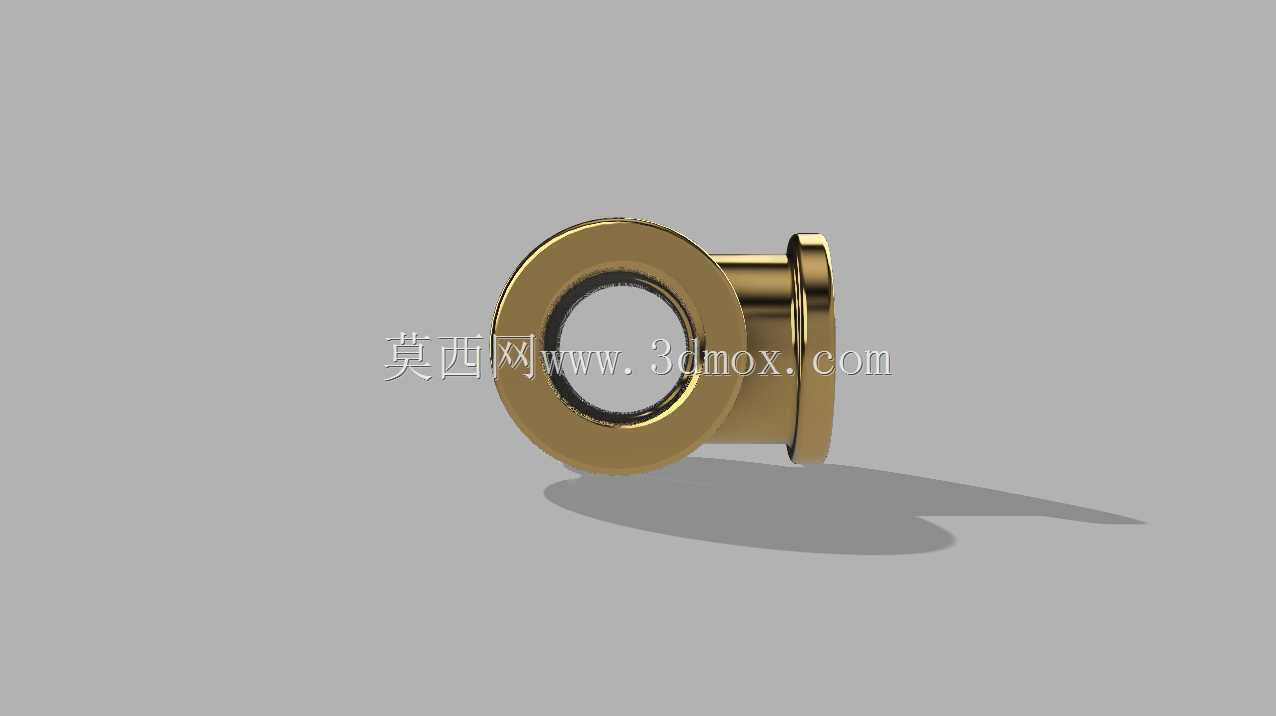

黄铜内螺纹T形三通管路连接接头

　　在民用给排水、小型气动回路、低压液压传输、仪器仪表气路搭建等场景中，管路的分流转向需求十分常见，这类T形三通接头是管路布设中用量极大的基础连接件，本次建模的黄铜材质内螺纹T形弯管接头，就是针对中小通径管路的直角分流、三路连通需求设计的标准连接件。从实际选型角度看，这类接头的三个接口均采用标准内螺纹设计，可直接与同规格外螺纹管路、阀件、仪表终端进行旋接，不需要额外的转接配件，能大幅缩短现场管路装配的工时，同时减少转接节点带来的泄漏风险。建模过程中首先要确认接口的螺纹参数匹配性，三个通径保持一致，适配常规6s规格的低压输送管路，螺纹段的有效旋合长度按照通用五金件的标准取值，既保证连接后的抗拉拔强度，也避免螺纹过长导致装配时出现顶死、

　　密封面错位的问题。接头的主体采用等径T形布局，两个接口处于同一水平轴线，第三个接口垂直于水平轴线引出，三个接口的端面均设计有平整的密封贴合面，当配套生料带、密封胶或者紫铜密封垫使用时，能在1.6MPa以下的常规工作压力下实现可靠密封，不会出现介质渗漏的情况。材质选用黄铜是工程场景中经过长期验证的选择，黄铜本身的切削加工性能优异，在批量车削加工内螺纹、外形轮廓时能获得较高的尺寸精度，同时黄铜的抗锈蚀能力优于普通碳钢件，在潮湿的给排水环境、带有少量水汽的气动回路中使用，不会轻易出现锈死、螺纹粘连的问题，后期管路维护拆卸时也能顺利旋开，不会因为锈蚀导致接头报废。建模时特意还原了接头外壁的加厚过渡结构，在三个接口的交汇位置做了圆弧过渡处理，

　　而不是生硬的直角拼接，这个细节是结构强度设计的关键——管路介质在交汇位置会产生流向突变，局部的流体冲击压力会高于直管段，加厚的过渡壁加上圆弧导流结构，既能降低介质流动的局部阻力，减少压力损失，也能避免应力集中导致的接头开裂问题，在长期承受管路振动、压力波动的工况下，这种结构的使用寿命远高于直角拼接的简易接头。从安装边界来看，这类接头的外形轮廓规整，三个接口的外圆都做了适合扳手夹持的平整立面，现场装配时可以用普通活动扳手或者开口扳手直接夹持施力，不需要定制专用工装，接头的整体轴向尺寸、垂直方向的突出尺寸都控制在常规管路布设的空间范围内，不会因为接头体积过大导致相邻管路出现安装干涉，在紧凑的设备内部气路、

　　狭小的橱柜给排水管路中都能顺利布设。实际使用中，这类接头可以实现三种基础的管路连接逻辑：可以作为水平管路的旁路引出接口，连接压力表、泄压阀或者支路管路；也可以作为两路垂直管路的汇流节点，将两个方向的介质汇总到同一输出管路；还可以作为单路输入双路输出的分流节点，将主路的介质均匀分配到两个垂直方向的支路中，适配不同的管路布设需求。建模时对螺纹的牙型、密封面的平面度、过渡圆角的尺寸都做了精准还原，没有简化掉影响装配的关键细节，导入装配环境后可以直接进行管路的干涉检查、装配路径模拟，能直接用于设备的管路系统虚拟装配验证，提前排查现场安装可能出现的空间不足、接口不匹配等问题，减少现场施工的返工概率。
