螺旋环绕式球形弹性缓冲构件结构设计

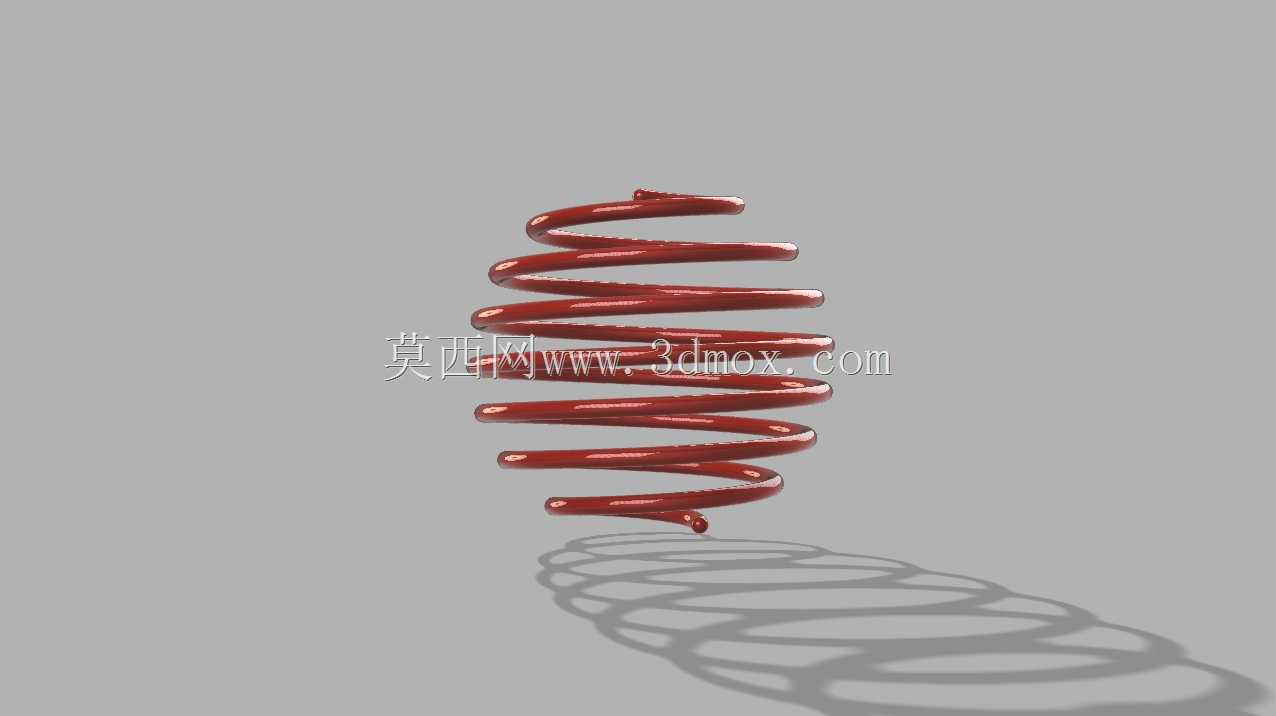

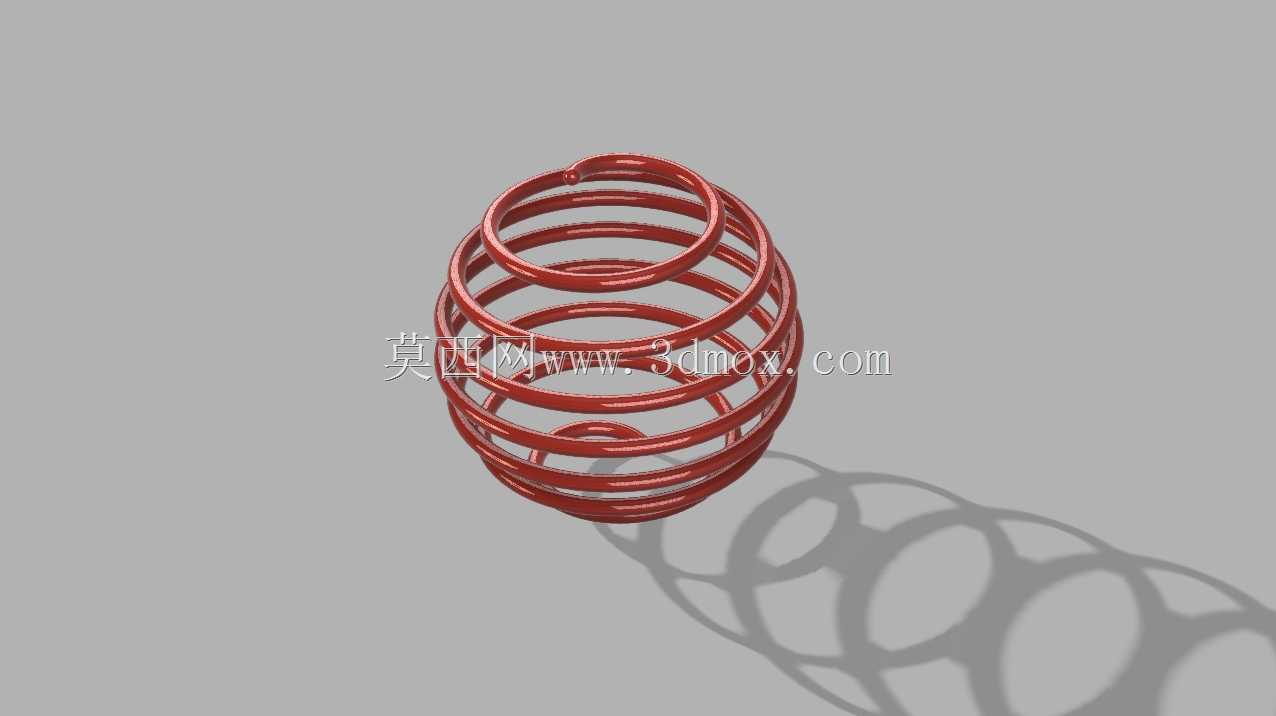

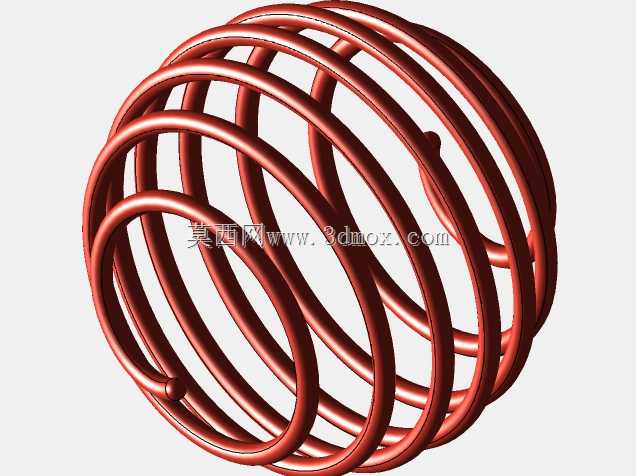

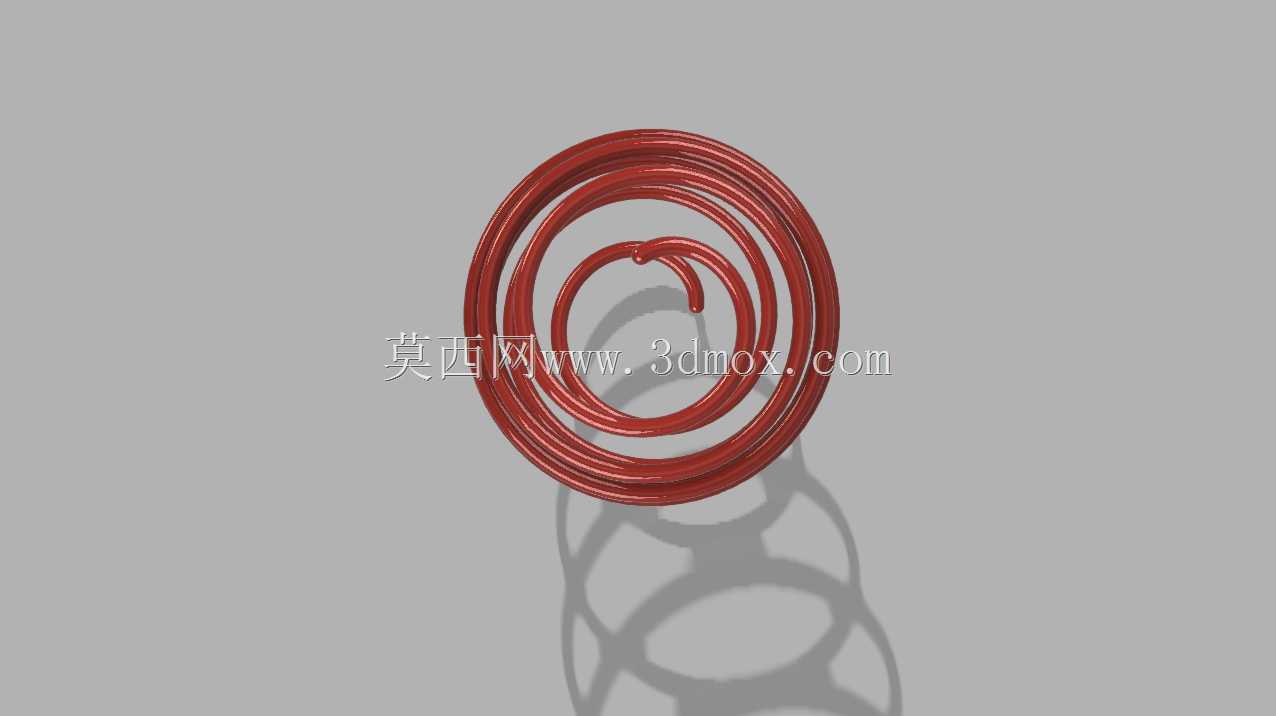

　　在日常的机械缓冲、限位以及装饰性机械结构设计场景中，这类螺旋环绕成型的球形构件有着非常灵活的适配空间。不同于常规的圆柱螺旋弹簧，该构件采用等径螺旋线沿球形包络面连续盘绕成型，所有簧丝的中心轨迹均贴合预设的球面轮廓，最终形成一个完整的镂空球体结构，没有额外的拼接焊点或者装配接缝，整体成型的结构一致性更好，受力时的形变均匀度也更优。从实际使用的角度出发，这类构件首先可以作为小型设备的缓冲脚垫使用，比如桌面级小型检测仪器、便携电子设备的底部支撑，当设备受到竖向冲击时，螺旋球形结构可以在三维空间内分散冲击力，不像普通圆柱弹簧仅能沿轴向缓冲，对于侧向的磕碰、斜向的冲击力也有很好的吸收效果，避免设备内部的精密元器件受冲击损坏。

　　在一些工装夹具的定位场景中，该构件也可以作为弹性顶紧件使用，球形的外轮廓可以自适应不同角度的接触面，不需要额外加工匹配的定位凹槽，就能实现稳定的弹性顶紧，减少工装的加工复杂度。设计这类构件的时候，首先要确定目标使用场景的承载力需求，反向推导簧丝的直径参数，簧丝过粗会导致整体刚度过大，缓冲行程不足，簧丝过细则容易出现塑性形变，无法长期保持弹性性能。其次要确定整体球体的外径尺寸，这个尺寸直接决定了构件的安装边界，比如作为脚垫使用时，球体的外径要和设备底部的安装槽内径匹配，预留出10%-15%的压缩行程空间，避免完全压并时出现刚性碰撞。螺旋线的螺距参数也是设计的核心，螺距过大则结构松散，横向受力时容易出现簧丝错位，螺距过小则压缩行程不足，

　　缓冲效果打折扣，设计时需要保证相邻簧丝在最大压缩量下仍有均匀的间隙，避免簧丝之间互相摩擦产生异响或者磨损。从结构受力的角度分析，该构件的每一段簧丝都同时承受弯曲和扭转的复合应力，不同于普通圆柱弹簧主要承受扭转应力，因此在建模的时候需要对螺旋线的曲率变化做连续过渡处理，尤其是球体上下两端的螺旋收头位置，要做平滑的圆弧收尾，避免出现应力集中的尖角，防止长期反复受力后出现断裂问题。在实际的装配场景中，这类构件不需要额外的固定导向轴，依靠自身的球形轮廓就可以在安装槽内保持稳定，相比普通弹簧减少了导向零件的使用，能够简化整体的装配结构，降低设备的零件数量和装配成本。在一些装饰性的机械结构中，比如工业设备的外观防护栏、创意五金摆件的结构件，

　　这种镂空螺旋球的结构也有很好的视觉效果，均匀的螺旋间隙可以透过光线，同时自身的金属质感也能提升设备的外观精致度，不需要额外做外观装饰件就能兼顾功能和视觉效果。建模过程中需要注意簧丝的扫描路径连续性，保证每一圈螺旋的曲率变化平滑，避免出现扫描特征的自相交问题，同时要校验最大压缩量下的簧丝间隙，确保工作状态下不会出现簧丝干涉的问题。对于不同的使用场景，还可以调整螺旋的圈数，圈数越多则整体刚度越低，缓冲行程越长，适合需要大缓冲量的场景，圈数越少则刚度越高，适合需要高支撑力的限位场景。在表面处理方面，这类构件如果用于户外场景，可以做喷塑或者镀锌处理提升防锈能力，如果用于室内精密设备场景，可以做电泳或者抛光处理，提升表面光洁度，避免锈迹污染设备接触面。
