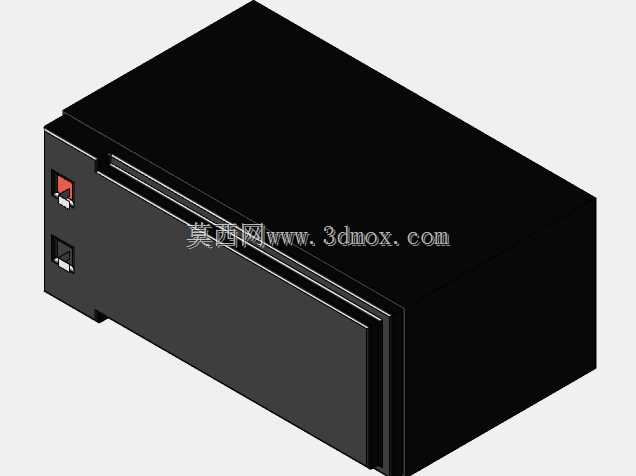

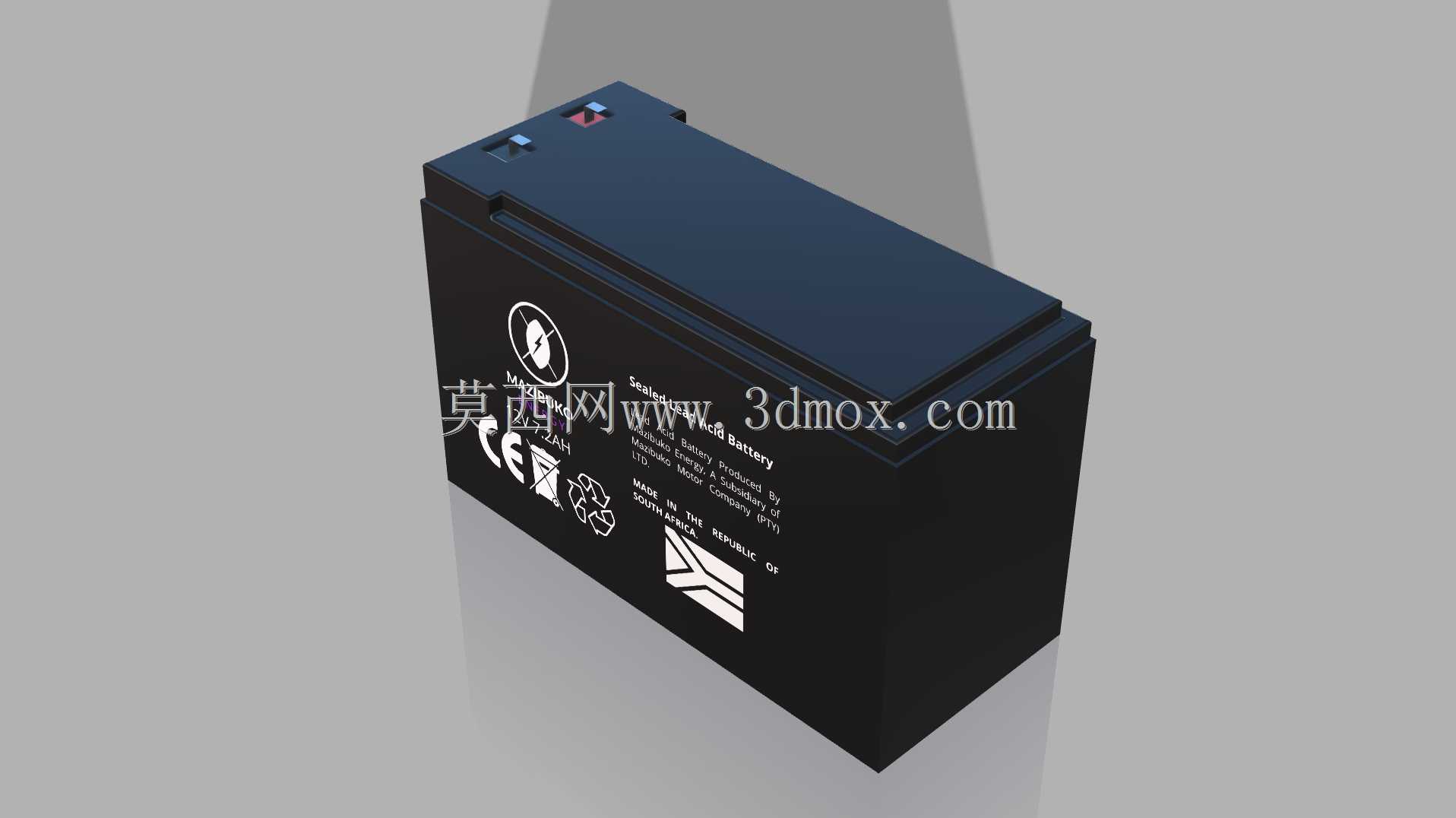

12V7.2AH密封式铅酸储能蓄电池结构

　　日常做通讯基站后备供电、小型UPS不间断电源、消防应急系统、电动代步车辅助供电的结构适配时，经常会用到这类12V7.2AH规格的铅酸蓄电池，这次建模时没有照搬通用电池的粗略外形，而是完全按照实际量产产品的安装边界、接口位置、外壳细节做了全尺寸还原，方便后续做设备仓布局时直接调用，不用再反复核对安装干涉问题。先从实际应用场景说起，这类小容量密封铅酸电池不像大容量动力电池那样需要大电流持续放电，更多是浮充备用状态，平时在供电回路里处于满电待命，主电源断开后才会切入供电，所以外壳的结构强度、端子的防误触设计、安装固定位的通用性是设计时优先考虑的点，建模时特意把顶部两个接线端子的位置、正负极端子的标识凸台、端子旁的透气阀结构都做了1:

　　1还原，避免后续做接线排布局时出现端子间距不匹配、接线端子与设备仓盖板干涉的问题。外形尺寸上完全遵循行业通用的同容量电池安装规范，整体为长方体立式结构，外壳采用ABS阻燃材质的特征做了壁厚还原，壳体四周的加强筋位置、底部的安装定位凸台、上盖与壳体的扣合接缝都做了细节刻画，实际安装时这类电池大多是直接放置在设备仓的电池托架上，部分场景会通过顶部的提手或者侧面的固定压条做限位，所以建模时特意把壳体侧面的压条避让槽、底部的防滑凸点都做了出来，方便后续做托架、压条的配套设计时直接参考尺寸。设计思路上没有做多余的艺术化修改，完全贴合工业产品的实际生产逻辑：上盖的密封槽位置对应壳体的超声焊接筋，保证建模后如果要做壳体开模参考，

　　密封结构的尺寸是符合量产工艺的；壳体表面的标识区域做了轻微的凹面处理，对应实际产品的丝印或者贴纸粘贴位置，不会出现标识凸出于壳体导致安装时剐蹭的问题；顶部的两个小透气塞是密封铅酸电池的关键安全结构，建模时还原了透气塞的安装高度和直径，避免后续做设备仓顶部盖板时，盖板压到透气塞影响电池的排气安全。从结构设计从业者的选型角度来说，这类电池的安装边界容错率其实不高，很多小型UPS或者应急电源的电池仓是刚好卡着电池外形做的，如果模型尺寸有偏差，实际装配时就会出现电池放不进去、端子接线后合不上盖的问题，所以建模时特意核对了同规格电池的通用安装尺寸：长度、宽度、高度的公差控制在实际产品的通用公差范围内，端子的中心距、端子距离壳体边缘的距离、端子高出上盖的高度都做了精准还原，甚至连端子上的螺丝孔规格、接线片的适配空间都留了出来，后续做接线设计时不用再单独测量端子尺寸。另外考虑到这类电池经常会多块组合使用，比如串联成24V或者48V的备用电源组，建模时也还原了壳体侧面的拼接定位筋，多块电池并排摆放时，定位筋可以互相卡合避免电池移位，不用额外做复杂的固定结构就能保证电池组的整齐排布，这也是实际工程应用里很细节的点，很多粗略的电池模型会忽略这个结构，导致做电池组排布时需要额外加定位块，增加不必要的结构复杂度。外壳的边角做了符合量产工艺的圆角处理，既避免了直角边角在安装时划伤操作人员，也符合ABS注塑件的脱模要求，不会出现应力集中导致壳体开裂的问题；

　　上盖表面的轻微防滑纹理也做了简化还原，对应实际产品的防滑设计，方便操作人员拿取电池时不会打滑。从功能特性上来说，密封式铅酸电池不需要额外补充电解液，所以整个壳体是全密封结构，建模时没有做多余的开孔，只保留了必要的透气阀和端子安装位，完全符合这类电池的结构特征；壳体上的回收标识、极性标识的凸台位置也和实际产品一致，后续如果要做渲染或者产品说明书配图，可以直接在对应位置贴标识，不用再重新调整位置。做设备选型配套的时候，很多工程师会忽略电池的安装空间预留，比如接线时需要的扳手操作空间、电池更换时的取出空间，这个模型在建立的时候就把端子周围的操作空间做了隐性的尺寸参考，端子距离壳体边缘的距离刚好可以容纳普通接线扳手的操作，不会出现扳手碰到壳体导致接线拧不紧的问题；电池顶部的提手安装位也做了还原，部分同规格电池会选配塑料提手方便搬运，提手的收纳槽位置也做了刻画，提手放下时不会高出上盖表面，避免影响电池上方的设备布局。
