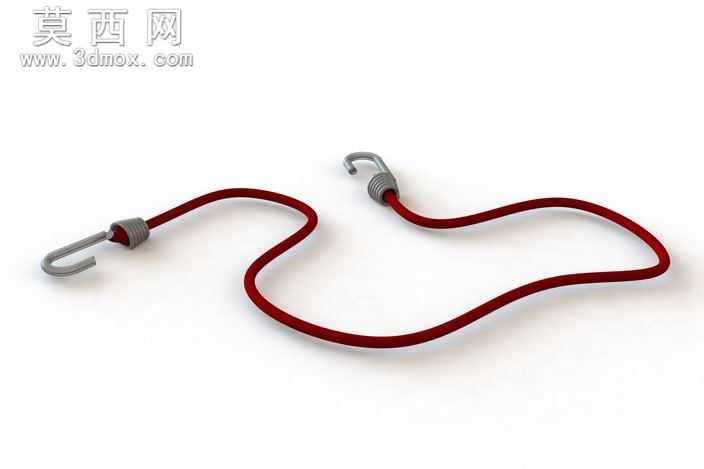

带金属挂钩弹性行李捆绑绳三维设计

本作品为带金属挂钩的弹性行李捆绑绳三维模型，建模阶段采用SolidWorks软件完成全参数化结构搭建，首先对两端金属挂钩进行独立建模，依据实际五金挂钩的受力结构特征，绘制弯钩部分的扫描路径与截面轮廓，通过扫描特征生成弯钩主体，再对挂钩与绳体连接的限位压合部位做细节处理，还原金属件压合固定绳端的真实结构，确保挂钩的弧度、开口尺寸、压合段长度均符合日常使用的通用五金件规格。绳体部分采用弹性体建模逻辑，先绘制符合自然垂坠弯曲形态的三维样条曲线作为绳体中心路径，再以圆形截面沿路径扫描生成绳体基础实体，为还原弹力绳外覆编织层的质感，对绳体表面添加细密的环形纹理特征，模拟编织包覆层的表面肌理，同时调整绳体的弯曲曲率，呈现出软质弹性绳体自然舒展的松弛形态，避免生硬的直线或规整圆弧带来的失真感。材质与渲染阶段，针对金属挂钩部分赋予哑光金属材质，调整金属粗糙度参数还原镀锌五金件的微磨砂质感，对挂钩边缘做轻微的倒角高光处理，体现金属件的冲压加工边缘特征；绳体部分赋予高弹性橡塑外包编织材质，设置暗红色的基础色，添加细微的织物纹理凹凸贴图，调整材质的反光度与粗糙度，模拟尼龙编织弹力绳的哑光耐磨表面质感，渲染时采用柔和的均匀布光，在白色背景下清晰呈现绳体的弯曲形态与挂钩的结构细节，同时添加柔和的地面阴影，增强模型的空间真实感。结构设计上，模型完整还原了捆绑绳的核心功能结构，两端挂钩的开口方向适配日常货架、行李架的杆件挂接需求，绳体的长度比例与直径尺寸符合常规行李捆绑绳的通用规格，压合部位的结构设计体现了绳体与金属挂钩的牢固连接方式，既保证了模型外观的写实性，也可用于后续的装配干涉检查、挂接受力模拟等工程场景，整体建模过程严格遵循实物的比例关系，所有特征均采用可编辑的参数化建模方式，方便后续根据使用需求调整绳长、挂钩尺寸、绳体直径等参数，适配不同载重、不同挂接场景的捆绑需求。
