镂空桁架式四旋翼无人机机架结构设计

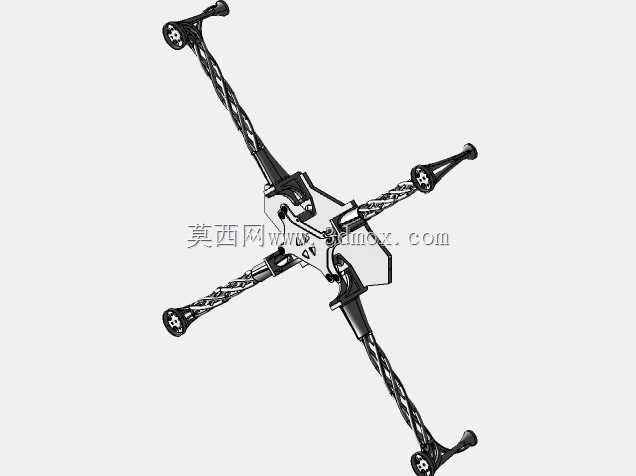

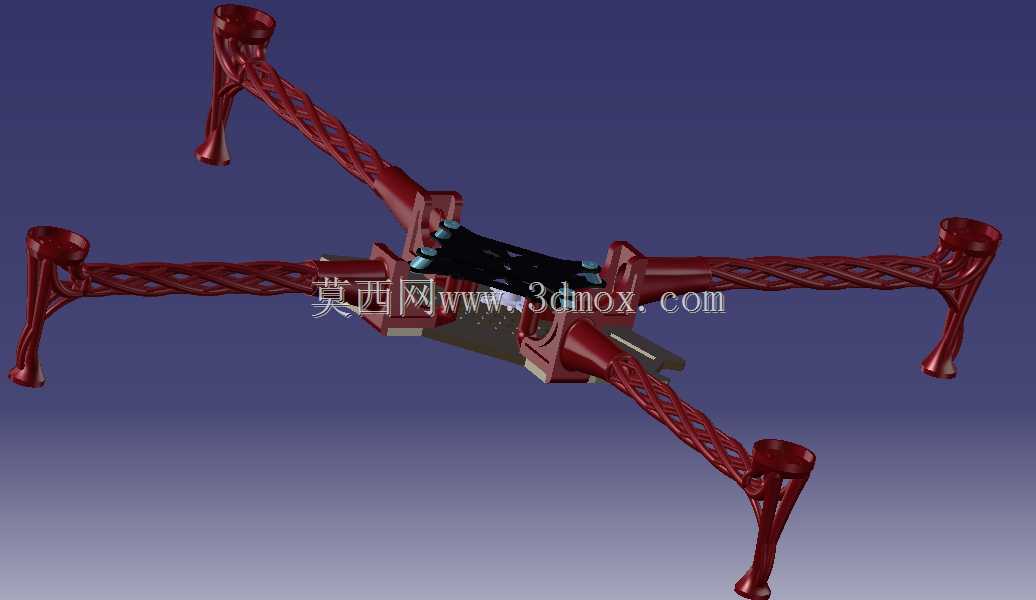

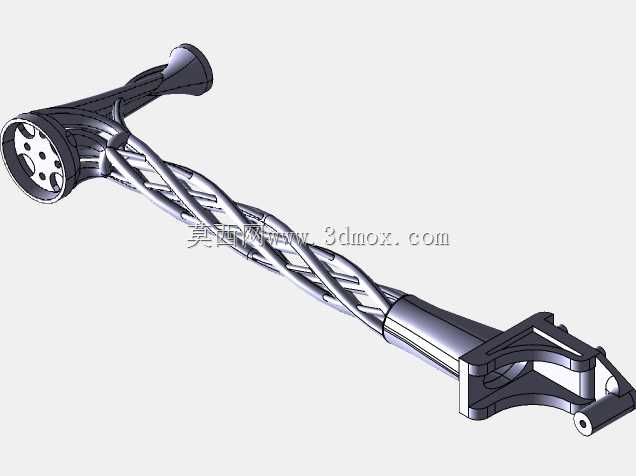

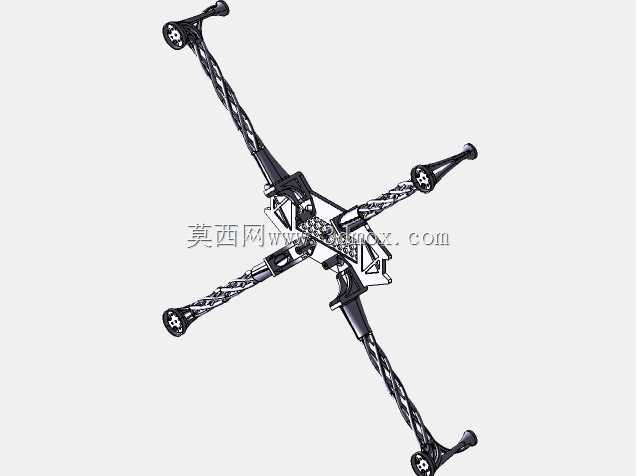

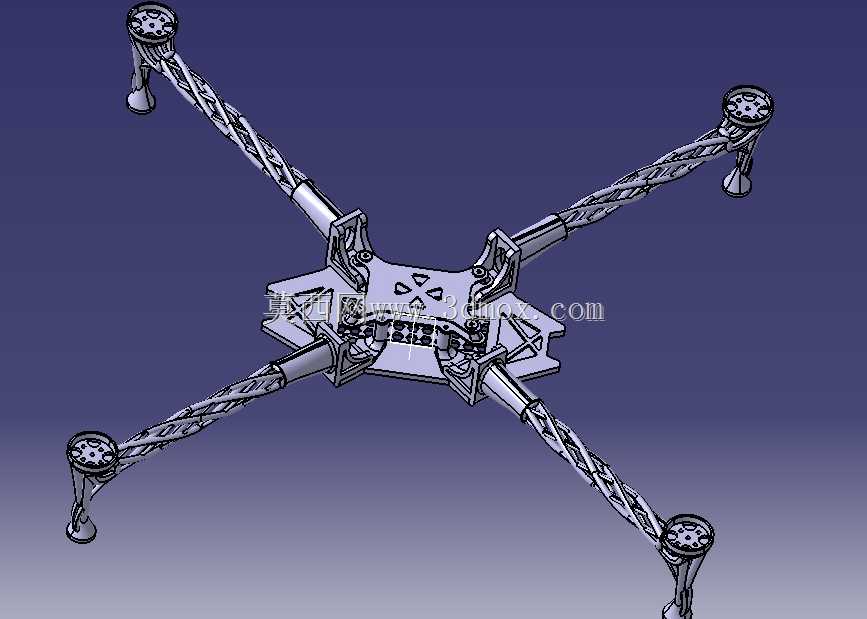

　　这款四旋翼机架的结构设计，核心围绕低空小型无人机的实际作业需求展开，首先要解决的就是自重与结构强度的平衡问题——对于消费级及入门级行业应用无人机来说，机架自重每增加10g，对应的有效载荷就会下降8g左右，续航时间也会出现3%-5%的衰减，因此在结构设计阶段，就没有采用传统的实心注塑臂结构，而是选择了桁架式镂空的机臂构型。从结构布局来看，四个机臂采用中心对称的X型排布，机臂与中心安装座的连接位置做了加厚的过渡圆角，避免飞行过程中电机产生的高频振动在应力集中位置引发结构疲劳断裂。机臂的镂空设计并非单纯为了减重，每一段镂空的筋条走向都顺着机臂的受力方向排布：当无人机做俯仰、横滚机动时，机臂承受的弯矩会沿着筋条传递到中心座，

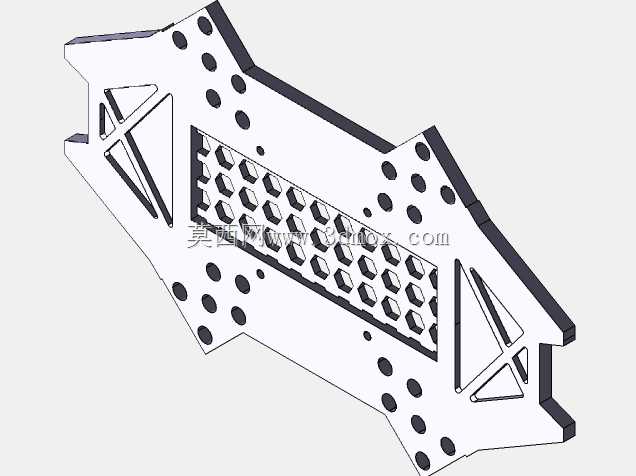

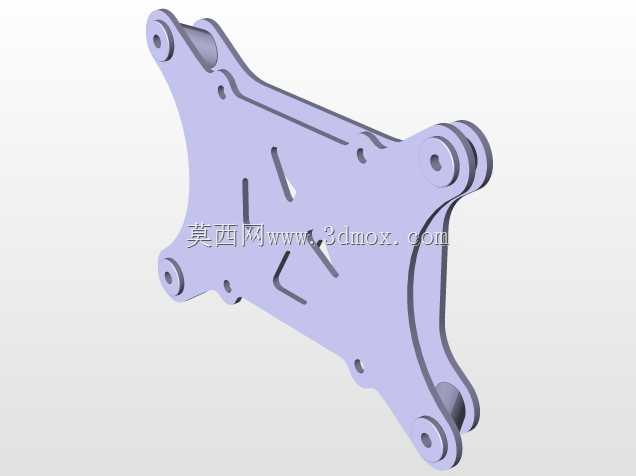

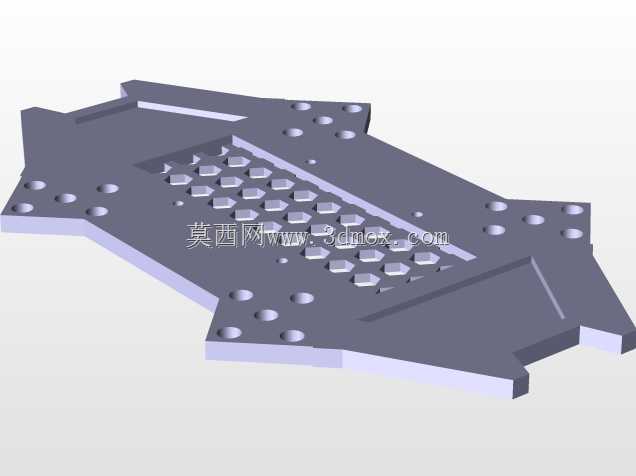

　　不会在镂空位置出现应力截断，经过受力仿真验证，这种镂空结构相比同尺寸实心机臂，自重降低42%的同时，垂直方向的抗弯刚度仅下降11%，完全满足日常飞行的结构强度要求。机臂末端的电机安装座做了沉孔设计，适配常见的22系列、23系列无刷电机的安装孔位，安装座下方预留了脚架的安装卡槽，不需要额外打孔就能固定起落架，避免二次加工对机臂结构造成损伤。中心安装板采用分层设计，上层板用来固定飞控、GPS模块，下层板预留了电池绑带的穿槽以及电调的安装位，两层板之间预留了8mm的间隙，既可以给电调留出足够的散热空间，也能避免飞控与电调之间出现电磁干扰。从安装边界来看，机臂展开后相邻电机轴的中心距为330mm，能够适配最大10英寸的螺旋桨，

　　不会出现桨叶打桨的问题；中心安装区域的有效安装尺寸为90mm*60mm，能够兼容市面上绝大多数通用飞控、图传模块的安装孔位，不需要额外制作转接板。机架整体的安装接口都采用标准化设计，机臂与中心座的连接采用快拆式卡扣结构，不需要额外工具就能完成机臂的拆卸，方便外出携带时收纳，卡扣的锁紧力经过调校，在飞行过程中不会因为振动出现松脱。在实际应用场景中，这类机架既可以用于航模爱好者的DIY组装，也能搭载小型航拍相机、环境监测传感器，完成短距离的航拍、园区巡检、农田墒情快速监测等作业任务。设计过程中还考虑了维修替换的便利性，单个机臂作为独立的模块化部件，出现炸机损坏时不需要更换整个机架，只需要替换对应位置的机臂即可，

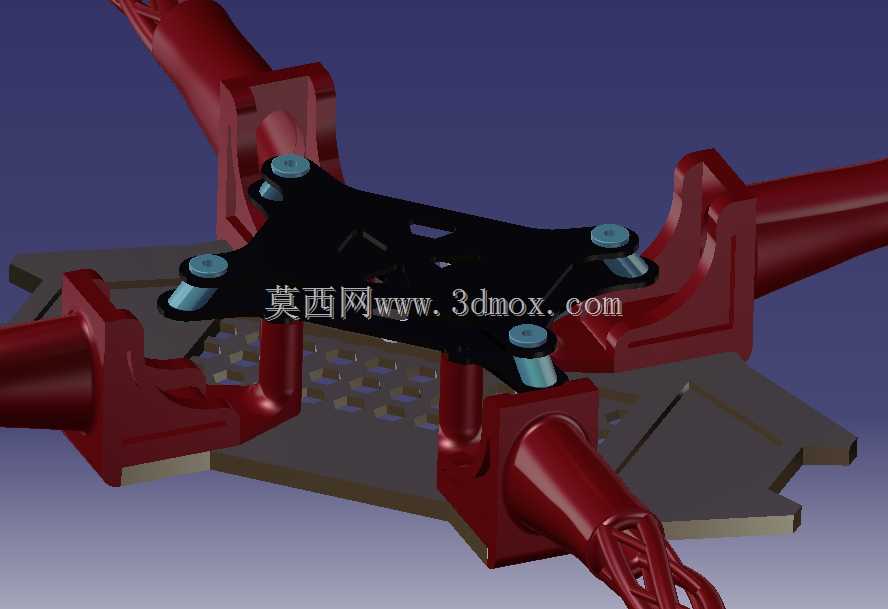

　　大幅降低使用过程中的维护成本。机臂的截面采用椭圆形设计，相比圆形截面能够降低飞行过程中的空气阻力，同时提升机臂的抗扭刚度，避免大机动飞行时机臂出现扭转变形影响飞行稳定性。中心座的顶部预留了减震球的安装位，可以直接挂载航拍云台，减震球的安装位置做了同心度校准，能够最大程度过滤飞行过程中的高频振动，保证航拍画面的清晰度。电池安装位位于中心座的正下方，能够让整机的重心落在四个电机的中心平面上，避免重心偏移导致的飞行姿态修正量增大，降低不必要的动力损耗。整个机架的结构设计没有冗余的装饰性部件，所有的结构特征都服务于强度、减重、安装便利性这三个核心需求，每一处倒角、每一条筋条的厚度都经过受力校核，避免出现不必要的材料堆积，同时也不会因为过度减重导致结构强度不足。
