钣金加工用百叶窗成型冲压工装结构

　　在常规钣金壳体加工环节，通风散热结构的成型一直是小批量生产场景下的效率痛点，尤其是通讯机柜、电控箱壳体侧面的阵列式百叶窗结构，若采用通用折弯工序逐边加工，单组百叶窗需要多次定位、折弯、避让，不仅加工效率低，多次定位带来的累计误差还会导致百叶窗叶片角度不一致、通风间隙不均，甚至出现折边开裂的问题。这套成型结构正是针对这类加工痛点设计的一体式冲压成型工装，可直接安装在普通开式压力机的滑块与工作台面之间，单次冲压即可完成单组三列百叶窗的成型作业，无需多工序周转。

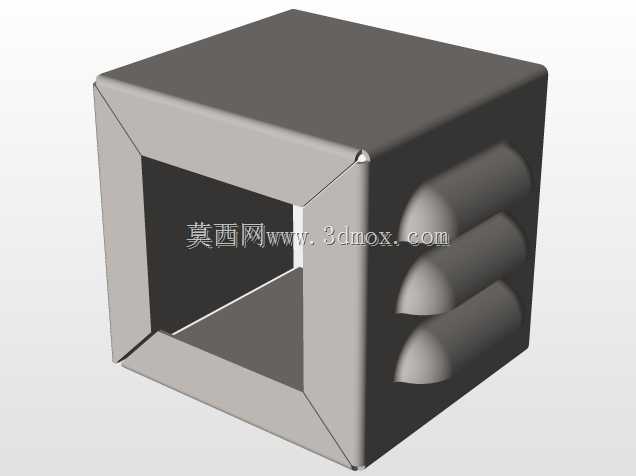

　　从结构设计逻辑来看，这套成型工装采用整体式模框作为定位基准，模框内部为贯通式避让空腔，冲压作业时钣金板材被压紧在模框上表面，成型凸模随压力机滑块下行，凸模端部的三个半圆柱成型头同步接触板材表面，在模框对应位置的成型刃口配合下，将板材局部压入模框空腔，形成三个向外凸起的弧形百叶窗叶片，叶片根部的折边通过凸模与模框刃口的间隙控制成型圆角，避免应力集中导致的板材开裂。模框的四个边角采用45度斜角拼接结构，相比直角拼接结构，既可以减少模框焊接或拼装时的应力变形，也能在冲压时为板材的流动预留微量变形空间，避免板材在成型位置周围出现鼓包或拉痕。

　　实际应用场景中，这套工装可适配厚度0.8mm到2mm的冷轧钢板、镀锌板以及铝合金板材，成型后的百叶窗叶片凸起高度为8mm，单组叶片的有效通风长度为30mm，三列叶片的中心间距保持15mm，完全符合常规电控柜、通讯机箱的通风散热设计要求。安装边界方面，整套工装的模框外形尺寸为120mm×120mm×80mm，凸模安装柄采用标准20mm直径圆柱结构，可直接适配多数小型压力机的滑块安装孔，模框底部预留四个M8的安装螺孔，可通过T型螺栓直接固定在压力机工作台的标准槽位上，无需额外制作转接板，安装调试时间不超过半小时。

　　设计过程中重点考虑了成型过程的板材流动控制，凸模的成型头采用渐进式圆弧过渡，从安装根部到成型端部的圆弧半径逐步缩小，避免冲压瞬间的硬接触导致板材被剪切破裂；模框的成型刃口位置特意预留了0.1mm的单边间隙，对应1.5mm厚度以内的板材成型需求，若加工更厚的板材，只需更换对应间隙的模框镶件即可，无需更换整套凸模结构。模框内部的贯通空腔除了避让成型后的叶片凸起，还可作为废料或杂物的排出通道，长期使用时不会因为内部积存铁屑导致成型深度不足、叶片表面压痕等问题。

　　在批量加工场景下，这套工装可配合板材定位挡块使用，在板材上预先标记好阵列位置，通过挡块快速定位，单次冲压行程仅需1秒即可完成一组百叶窗成型，相比传统折弯工艺效率提升10倍以上，且成型后的叶片一致性好，角度统一，无需后续人工修整。针对不同尺寸的百叶窗需求，只需更换对应数量成型头的凸模以及对应开孔的模框镶件，模架主体可通用，大幅降低了多规格产品生产的工装制造成本。另外，工装的成型工作面采用淬火处理，硬度达到HRC55-60，可承受数万次冲压作业而不出现磨损、塌陷，长期使用的维护成本极低，非常适合中小型钣金加工厂的小批量多品种生产需求。
