手持拾音设备锥形金属外壳结构设计

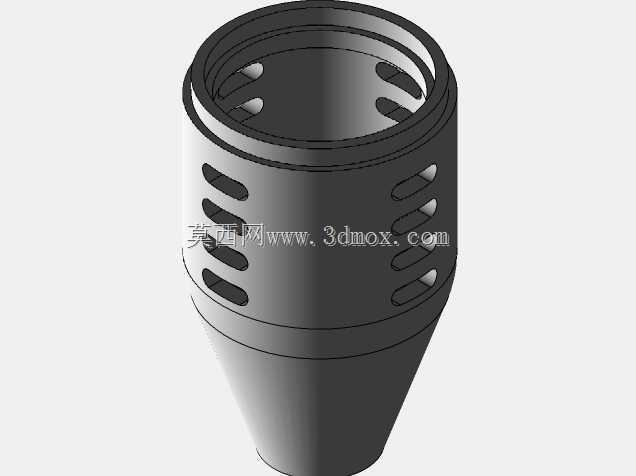

　　在手持声学拾音设备的结构设计中，外壳作为直接接触使用者、承载内部声学组件与电路模块的核心结构件，其设计合理性直接影响设备的握持手感、声学性能表现与装配可靠性。本次呈现的锥形麦克风外壳，采用上宽下窄的渐变锥面结构，上部为适配拾音咪头固定的环形安装位，内壁预留多组对称的卡扣卡槽结构，无需额外螺丝即可实现咪头支架、防喷棉固定圈的快速卡接装配，大幅降低产线装配工时与零件数量。外壳侧壁开设多组对称的长圆形透声孔，孔位排布避开内部电路走线区域，既保证声波能够顺畅进入内部拾音单元，又能通过对称孔位的气流导通效应降低手持使用时的风噪与摩擦杂音，同时长圆孔的排布方向沿锥面母线方向设置，避免横向开孔对壳体结构强度造成过度削弱。壳体上部的环形凸台结构，

　　用于匹配配套的网头固定螺圈，凸台外壁预留的止转卡槽可防止网头在使用过程中发生松脱转动，下部锥面的收窄段直径适配常规手持设备的握持尺寸，表面做哑光质感处理，既提升握持时的摩擦力防止滑落，又能减少光滑表面带来的指纹残留问题。从安装边界来看，壳体上部内径匹配14mm直径的标准驻极体咪头安装尺寸，下部收窄端内径适配8mm直径的手持杆连接位，内壁设置的环形定位台阶可保证内部PCB板安装时的同轴度，避免电路组件偏斜导致的信号干扰问题。在实际工程应用中，这类外壳多用于手持动圈麦克风、直播拾音麦、会议演讲手持话筒等场景，设计时需要兼顾声学透声率与结构抗摔性能，本次结构在透声孔之间预留的加强筋宽度不小于2mm，保证1.

　　2米高度自由跌落时壳体不会出现开裂变形，同时锥面的拔模角度设置为1.5度，既满足金属冲压或者注塑成型的脱模要求，又不会因为锥度过大导致握持时出现打滑脱手的问题。壳体壁厚均匀控制在1.2mm，既保证足够的结构强度，又能控制整体重量，长时间手持使用不会产生明显的负重感，内壁的卡扣位置做R0.3的圆角处理，避免装配时刮伤内部连接导线的绝缘层，透声孔的边缘做去毛刺处理，防止使用者握持时被锐边划伤。在结构验证阶段，这类外壳需要通过盐雾测试、高低温循环测试与跌落测试，保证在不同使用环境下不会出现锈蚀、变形与结构松脱问题，对称的孔位设计也让壳体在注塑或者冲压成型时的进料与受力更加均匀，减少成型过程中的翘曲变形问题，降低量产时的不良率。

　　不同于常规的圆柱形麦克风外壳，锥形结构的重心更靠近下部握持位置，手持使用时的平衡感更好，长时间举持不易产生手腕疲劳，同时锥面的造型也更具设计感，能够适配不同外观风格的产品定位，在消费级直播设备、专业音频采集设备领域都有广泛的适配空间。
