通讯设备用折弯成型金属板盖结构

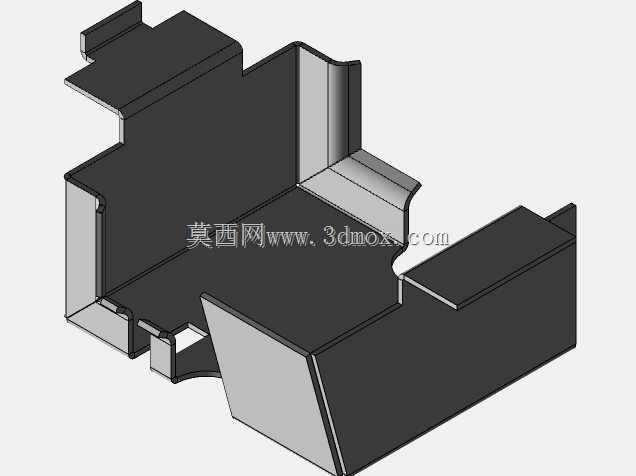

　　这款金属板盖属于通讯设备内部的结构防护类钣金零件，主要应用在小型手持通讯终端、便携通讯模组的内部腔体分隔与元器件防护场景，在设备组装完成后，板盖会覆盖在核心通讯电路板的局部区域，避免装配过程中螺丝、金属碎屑掉落到敏感射频元件区域造成短路，同时也能对板端的接插件侧边形成限位，防止设备受外力冲击时接插件松脱移位。从结构设计来看，整个零件采用单张金属薄板经多道折弯工序一体成型，没有额外的焊接拼接部位，所有折弯边的内角都做了适配板材厚度的圆角处理，避免折弯处出现应力集中导致的开裂问题，也能消除锐边对装配人员、内部线材的划伤风险。零件上延伸出的几个带卡位的凸舌结构，是直接对应设备主壳体上的卡槽位设计的，装配时不需要额外打螺丝，

　　只需要将凸舌对准卡槽推入，就能完成板盖的初步固定，侧边预留的小缺口是为了避让壳体上的定位柱，装配到位后定位柱会从缺口处穿出，再通过热铆的方式就能将板盖完全压紧固定，整个装配流程不需要额外紧固件，能有效提升产线的组装效率。在安装边界的考量上，这款板盖的所有折弯高度都严格匹配设备内部的预留空间，最高的折弯边高度刚好与壳体内侧的加强筋顶面齐平，不会顶到设备的上盖内壁，同时板盖的底面与电路板表面预留了0.8mm的安全间隙，既不会压到电路板上的贴片元件，也能避免板盖与电路板上的裸露焊盘接触造成短路。零件边缘的几处内凹缺口，分别对应电路板上的排线出口、天线馈点位置，不会干涉排线的正常走线与天线的信号传输，其中靠近侧边的一处带圆弧过渡的缺口，

　　是专门为侧按键的弹片预留的活动空间，板盖安装后不会影响按键的正常按压行程。从钣金工艺的实现角度，这款零件的展开图在设计时已经扣除了对应板材的折弯系数，所有折弯工序都可以在普通数控折弯机上一次装夹完成，不需要定制特殊的成型模具，零件的平面度公差控制在0.15mm以内，保证装配后不会出现翘顶壳体的问题。在实际使用场景中，这款板盖除了基础的防护作用，还能对局部的射频电路形成一定的电磁屏蔽效果，减少不同功能模块之间的信号干扰，折弯形成的腔体结构也能提升局部的结构强度，当设备受到侧面挤压时，板盖的折弯边可以分散部分冲击力，避免内部电路板直接受力出现变形断裂。设计过程中没有在板盖上开设多余的散热孔，是因为其覆盖的区域本身是低发热的信号处理电路，

　　不需要额外的通风散热，封闭的结构反而能更好的阻挡外界的灰尘、水汽侵入到核心元件区域，提升设备在复杂使用环境下的可靠性。零件的所有非配合面都保留了板材的原始哑光表面，不需要额外的喷涂处理，配合面的尺寸公差都按照钣金件的通用公差等级做了预留，不会出现装配过松或者卡滞的问题，几个凸舌的卡位角度做了微小的回弹补偿，保证折弯后卡位的尺寸刚好能卡在壳体卡槽内，不会出现装配后松脱晃动的情况。
