带握持手柄弯管式气流喷嘴结构设计

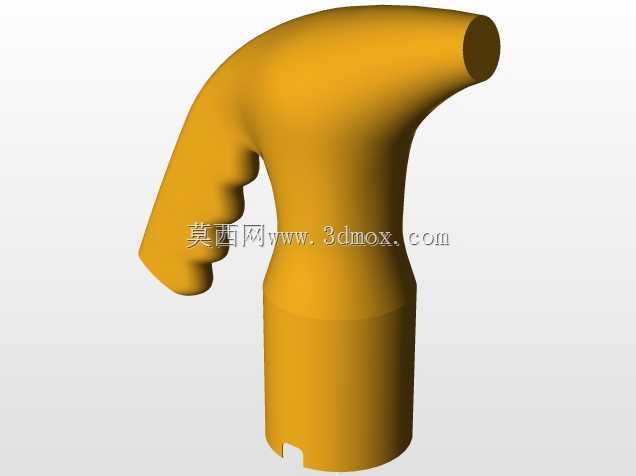

　　这款弯管带握柄的喷嘴结构，主要适配气动吹扫、局部送风、小范围介质喷射类工况，在车间工位清理、设备表面浮尘吹扫、狭小缝隙碎屑清理、小型工件表面冷却送风等场景中都能适配使用。不同于常规直筒式喷嘴，该结构将出气管路设计为大角度弯转形态，作业时无需操作人员刻意弯折手腕调整喷射角度，就能对准常规直喷嘴难以触及的设备内侧、夹角、深槽位置，降低长时间握持作业的腕部负荷。握柄区域做了符合人手握持弧度的指槽凹陷设计，每一处凹陷的弧度都匹配自然握持时手指的弯曲形态，握持时指腹能完全贴合握柄表面，即使佩戴劳保手套操作也能稳定持握，不会因为气流反冲出现打滑脱手的情况。喷嘴下部为等径直筒连接段，该段的外径尺寸做了统一的通用气动管路适配公差，

　　可直接插入对应内径的气动软管，也可适配常见的快插气动接头，安装时无需额外加工转接件，直接对接现有车间的压缩空气管路即可使用，连接段的长度预留了足够的接头安装深度，接入后能承受常规吹扫工况下的气流反推力，不会出现管路脱落的问题。出气管路的出口端做了等径平直段设计，气流经过弯管段的导流后，能在出口平直段完成整流，避免气流在出口处出现过度发散，保证喷射气流的集中性，在常规0.4-0.6MPa的车间压缩空气压力下，有效吹扫距离可满足多数工位的作业需求。整体结构采用一体化曲面过渡设计，握柄与弯管主体、下部连接段之间没有突兀的棱角转折，所有衔接位置都做了圆角顺滑处理，一方面能降低结构本身的应力集中，即使不小心发生磕碰也不容易出现断裂缺损，

　　另一方面曲面形态也不容易积存灰尘油污，日常使用后擦拭清理十分方便。在建模过程中，对握柄的指槽位置做了多次人机工程校核，调整了每一处指槽的深度与间距，适配多数成年男性的手掌尺寸，握持时手腕可保持自然伸直状态，长时间连续作业也不容易产生疲劳感。弯管的弯曲半径经过反复调整，既保证了气流在管路内流动时不会因为弯折半径过小产生过大的压损，又能让出口方向与握柄轴线形成合适的夹角，作业时操作人员的手部不会遮挡喷射视线，可清晰观察到喷嘴对准的作业位置，提升吹扫作业的精准度，避免误吹到周边的精密部件或者造成碎屑飞溅伤人。下部连接段的端面做了微小的倒角处理，插入软管或者快插接头时能顺畅导入，不会因为端面的锐边刮伤软管内壁或者损坏接头的密封胶圈，

　　保证连接后的密封性能，减少漏气损耗。整个喷嘴的壁厚设计均匀，没有出现壁厚突变的区域，若采用塑料注塑加工，可避免成型过程中出现缩痕、翘曲等缺陷，若采用金属材质加工，也能保证结构强度的同时控制整体重量，减轻手持作业的负重。该结构没有多余的可拆卸部件，整体为一体化结构，日常使用中不会出现零件松动脱落的问题，维护成本极低，适合在车间、维修站点、装配流水线等多种场景下长期使用，针对不同的喷射需求，还可在出口端外接不同孔径的喷头配件，拓展出喷液、喷砂等更多使用功能，适配更多元的作业需求。
