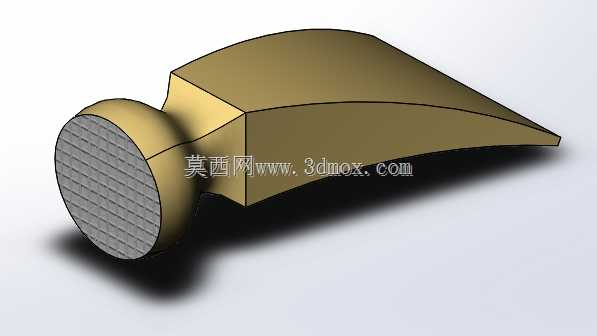

放样结构异形敲击锤头三维数模

　　在日常设备维保、小型金属件整形、装配工位的敲击对位场景里，这类异形放样结构的锤头，和常规圆柱或八角锤头的适用场景有明显区分。常规平锤头的敲击面接触面积大，适合大平面的敲击校正，但遇到狭窄缝隙内的零件顶推、边角位置的敲击对位、需要局部施力的钣金微整形工况，常规锤头的楔形端往往角度固定，无法适配不同深度的作业位置，而这款通过放样特征构建的异形锤头，正是针对这类细分作业需求做的结构优化。从结构设计逻辑来看，锤头的敲击端做了网纹滚花处理的平面，这个平面的直径控制在适配常规手锤锤柄安装的尺寸区间，安装孔位和通用木柄、纤维柄的锤柄安装尺寸保持通用互换性，不需要单独定制配套锤柄，现场更换维护的成本很低。滚花面的设计不是为了装饰，

　　而是在敲击硬度稍低的金属工件、木质装配定位销的时候，能够增加接触面的摩擦力，避免敲击过程中锤头打滑偏移，减少操作时的安全隐患，同时滚花的齿深控制在0.3mm以内，不会在被敲击工件表面留下过深的压痕，适合对表面质量有一定要求的装配作业。锤头的作业端采用多截面放样生成的曲面楔形结构，和常规直楔形锤头不同，这个楔形面的曲率是沿着锤头长度方向渐变的，从靠近敲击端的厚壁位置，逐步收窄到最前端的薄刃端，整个楔形面的过渡没有尖锐的棱角，应力分布更均匀，在承受反复冲击载荷的时候，不会出现直角位置应力集中导致的崩口、开裂问题。在尺寸边界上，锤头的整体长度控制在120mm左右，最大宽度位置和敲击端直径保持一致，整体重量控制在0.5kg上下，属于单手操作的轻型手锤范畴，适合长时间手持作业，不会给操作人员带来过大的手臂负荷。安装孔的位置做了局部加厚处理，孔壁的厚度比锤头其他位置厚2mm，能够承受锤柄打入时的胀紧力，以及长期敲击过程中锤柄对孔壁的冲击，避免孔位开裂导致锤头脱落的风险。从建模逻辑来看，整个锤头的主体结构完全通过放样特征生成，没有多余的拼接特征，这种建模方式的好处是后续调整楔形端的曲率、敲击端的直径、整体长度参数的时候，只需要修改放样截面的轮廓尺寸和引导线的曲率，就能快速生成不同规格的衍生型号，不需要重新构建整体特征，对于系列化开发不同重量、不同作业角度的锤头产品来说，参数调整的效率很高。在实际应用中，这种异形曲面的楔形端，

　　可以伸入到常规直楔锤头无法到达的狭窄空间，比如设备机架内部的销钉拆装、钣金折弯边角的局部校正、模具装配时的镶块微调用敲击作业，曲面的楔形面可以根据作业位置的角度，选择不同的接触位置来调整施力的方向，不需要操作人员刻意调整握持锤柄的角度，降低了狭小空间内的操作难度。材质选择上，这类锤头整体采用高碳钢锻打成型后做淬火处理，敲击端的硬度控制在HRC48-55区间，既有足够的硬度保证敲击时不会出现凹陷变形，又有合适的韧性避免敲击时崩裂飞溅，楔形端的硬度稍低于敲击端，在碰到坚硬的金属工件时，不会因为硬度过高出现崩边。整个锤头的外形没有多余的凸起结构，表面做喷砂氧化处理，握持移动的时候不会有尖锐的棱角划伤手部，

　　存放的时候也不会因为凸起结构和其他工具发生卡滞。和常规手锤相比，这款锤头的放样曲面结构，在同等重量下，楔形端的作业覆盖范围更广，应力分布更合理，长期使用的疲劳寿命比直楔结构的锤头高30%左右，适合装配线、维保班组、钣金加工工位作为常备手动工具使用。建模过程中，放样特征的引导线曲率做了多次优化，避免出现曲面褶皱、曲率突变的问题，保证加工的时候可以直接通过三轴铣削完成原型制作，后续锻模的开模也可以直接沿用数模的曲面数据，不需要额外做曲面修补，减少了从数模到实际加工的中间环节工作量。安装孔的内部做了微小的锥度设计，锤柄从锤头的大端打入后，会随着锥度越涨越紧，使用过程中不会出现锤柄松动脱落的问题，不需要额外加装金属楔钉来固定，简化了装配流程。
