复古风格通讯设备调节旋钮结构设计

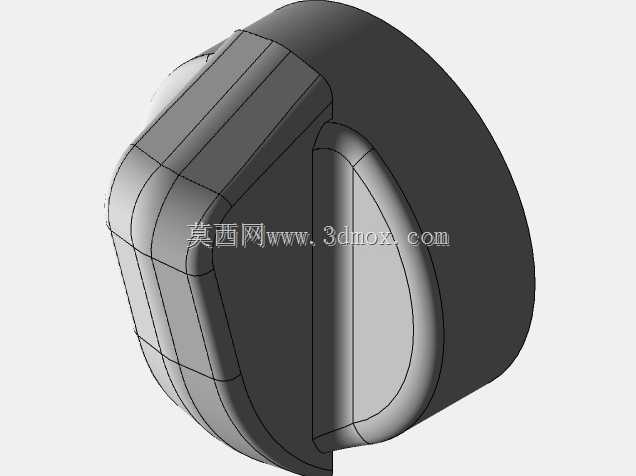

　　这类复古旋钮主要应用在复古风格通讯终端、桌面音频通讯设备、老式电台复刻设备的操控面板上，作为参数调节、频道切换、音量控制的直接人机交互部件，用户通过旋转旋钮完成对应功能的参数调整，操作时的阻尼反馈直接决定设备的操控手感。从结构设计层面看，这款旋钮采用了非对称的类方圆形轮廓，区别于常规正圆形旋钮的单调感，侧面做了多段顺滑过渡的曲面，既保留复古设备的厚重质感，又能让用户旋转时手指贴合曲面获得足够的摩擦力，无需额外做滚花结构就能避免操作打滑，同时曲面的分模线沿着旋钮侧面的棱线布置，能最大程度隐藏注塑成型的合模痕迹，降低后续表面处理的打磨工作量。旋钮的安装端采用内凹的D型孔配合结构，和调节电位器的D型输出轴直接匹配，

　　安装时无需额外做周向定位，直接压入即可保证扭矩传递的可靠性，不会出现旋钮空转的问题，安装边界上，旋钮的轴向压入深度做了限位台阶设计，压装到位后台阶面和设备面板之间预留0.3mm的间隙，避免旋钮旋转时和面板发生摩擦剐蹭，同时这个间隙也能抵消面板装配的平面度误差，降低面板加工的精度要求。设计过程中优先考虑了操作的人机工程学，旋钮的握持直径控制在28mm左右，厚度16mm，成年人单指操作时刚好能覆盖旋钮侧面的操作区域，旋转时的施力角度自然，长时间调节也不会产生指部疲劳。外形上的复古质感通过大圆角过渡实现，所有棱边都做了R2以上的圆角处理，没有尖锐的棱角，既符合复古通讯设备的圆润设计语言，也能避免注塑件尖角处的应力集中问题，

　　提升零件的抗冲击性能，日常使用中即使受到轻微磕碰也不会出现崩边断裂的情况。结构上还做了内部的减重空腔设计，在保证旋钮侧壁厚度均匀（控制在2.2mm左右，符合ABS注塑的壁厚均匀要求，避免出现缩痕、翘曲等成型缺陷）的前提下，减少了原材料的使用，同时空腔内部做了三条均匀分布的径向加强筋，既提升了旋钮整体的结构刚性，按压时不会出现壳体变形，又能在和电位器轴配合时起到辅助导向的作用，压装时加强筋顺着轴的方向导入，提升装配效率。从实际应用场景看，这类旋钮除了用在复刻类通讯设备上，也可以适配桌面复古音箱、老式胶片相机配件、复古风格工控面板的调节部位，结构的通用性较强，只需要调整内孔的配合尺寸就能适配不同规格的电位器、编码器轴。

　　设计时特意规避了复杂的侧抽芯结构，整个零件只需要前后模开模就能完成注塑生产，没有倒扣结构，模具结构简单，量产时的成型周期短，生产成本更低，适合批量配套生产。表面处理上可以根据设备的整体风格做哑光晒纹、喷涂橡胶漆、电镀仿金属等不同工艺，基础的曲面结构不需要额外修改就能适配不同的表面效果，满足不同产品的外观设计需求。旋钮的旋转阻尼完全由配套的电位器决定，结构本身没有额外的阻尼结构，因此在选型配套时只需要根据操作手感要求选择对应阻尼档位的电位器即可，不需要对旋钮结构做改动，降低了衍生型号的开发成本。在安装适配性上，旋钮的背部和面板接触的位置做了一圈浅沉台，能够容纳面板上的安装孔位毛刺或者轻微的凸起，保证旋钮安装后和面板的贴合度均匀，不会出现一侧翘起的问题，即使面板的安装孔存在0.5mm以内的位置偏差，沉台结构也能覆盖偏差，不会露出孔位的边缘影响外观。
