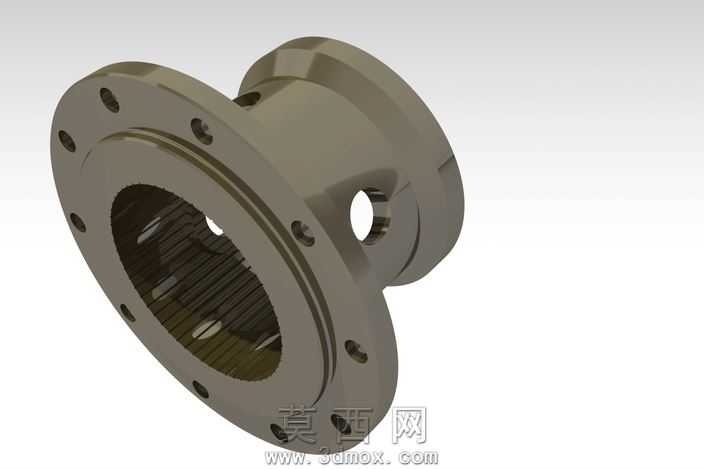

带法兰端结构的V8电机外壳三维设计

本作品为V8规格电机的外壳三维建模设计，建模过程依托主流三维机械设计软件完成，全程遵循机械零件设计的公差配合与装配逻辑，保证模型可直接用于后续的工程出图、装配校验与仿真分析环节。建模阶段首先梳理电机外壳的功能需求：作为电机的核心支撑防护构件，需要同时满足定子组件的容纳定位、端盖的装配连接、机身的安装固定以及走线开孔的功能要求，因此采用自底向上与自顶向下结合的建模思路，先确定外壳的整体轴向尺寸与径向基准，以法兰端面为核心装配基准面，依次构建法兰盘主体、筒身主体、侧部开孔结构与内部定位特征。模型的法兰端采用均匀分布的螺栓通孔设计，共设置8个安装孔位，孔位的分度圆直径、孔径尺寸均匹配通用电机的安装标准，法兰端面做了平整化处理，保证装配时的贴合精度，法兰与筒身的衔接位置做了圆角过渡处理，既消除应力集中隐患，也优化了零件的铸造工艺性。筒身部分采用等壁厚设计，壁厚参数匹配电机散热与结构强度的双重需求，侧部开设的穿线孔做了倒角处理，避免穿线时划伤线缆绝缘层，内部腔体设置有定子定位的台阶特征，可直接与定子组件实现过盈配合定位，无需额外设计定位构件。材质渲染阶段，针对电机外壳常用的铸铝材质进行参数调试，还原铸铝件哑光金属质感，对机加工的法兰端面、孔位内壁做了高光金属质感区分，清晰呈现零件的加工面与非加工面差异，渲染时采用柔和的工业产品布光方案，多角度展示外壳的外部轮廓、内部腔体结构与各细节特征，完整呈现零件的结构特点。整个模型的所有特征均为参数化可编辑状态，设计人员可根据实际的电机功率、安装尺寸需求快速调整对应参数，适配不同规格的V8电机设计需求，模型的结构设计充分考虑了铸造、机加工的工艺可行性，所有转角位置均设置合理的铸造圆角，无倒扣、薄壁等不利于生产的结构，可直接衔接后续的生产制造环节。
