长杆式液下排污泵结构设计

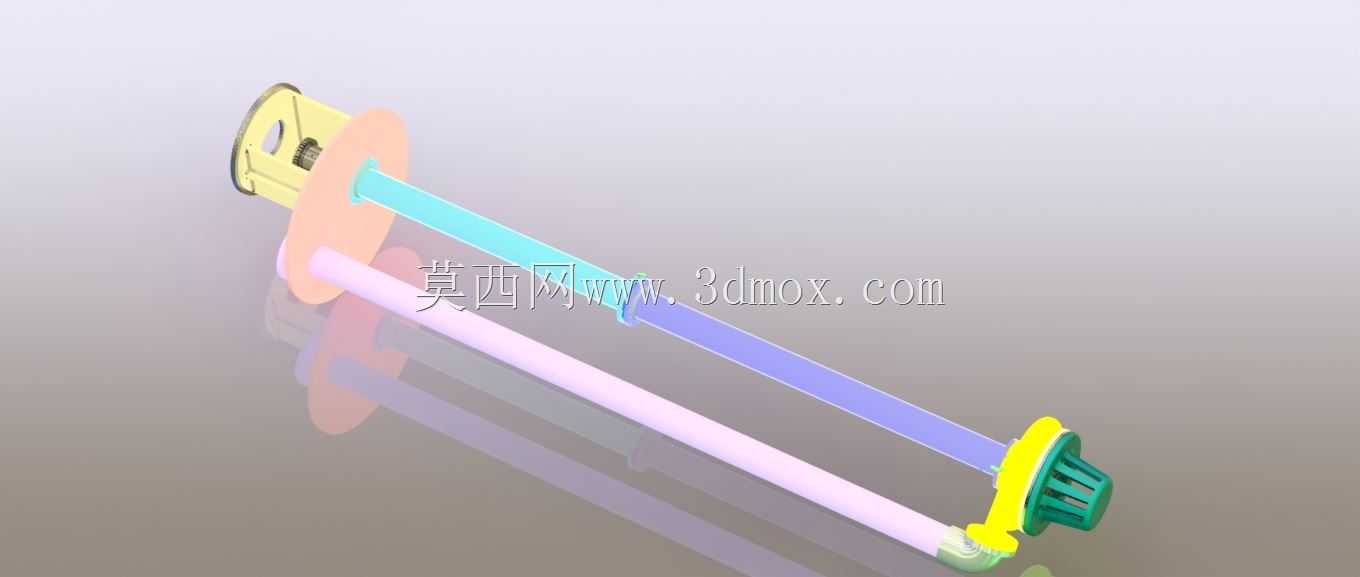

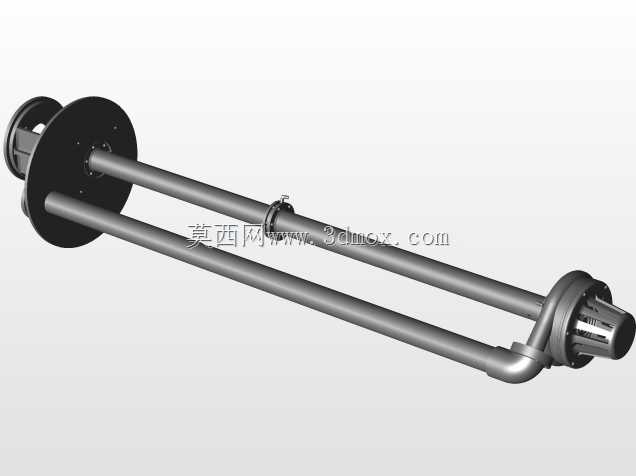

　　这款长杆式液下排污泵的结构设计，核心针对地下集水井、狭长型储液槽这类常规卧式泵难以适配的安装场景，常规卧式排污泵需要预留足够的地面安装空间，同时进液管路要做严格的密封防漏处理，在深度超过1.2米的窄型集水井内，不仅管路布置难度大，停机后管路存液还容易引发倒流、叶轮冻裂等冬季运维问题，而这款液下结构的泵体直接将工作端伸入液面以下，通过长轴传递动力，从根源上省去了进液管路的密封设计，也不存在启动前灌泵排气的操作步骤，适配地下车库集水坑、小型污水处理站格栅后集水池、工业车间切削液循环槽这类需要将泵体潜入液下工作的场景。从结构细节来看，泵体的动力输入端采用法兰式安装座，安装座上预留了对称布置的螺栓过孔，

　　可直接固定在集水井顶部的混凝土预埋板或者槽钢支架上，安装座下方的密封腔做了双道骨架油封设计，可阻挡输送介质内的固体颗粒进入轴承腔，避免长轴支撑轴承出现异常磨损；长轴部分采用分段式光轴设计，轴体中间间隔布置了滑动支撑衬套，衬套采用耐磨自润滑材质，可抵消长轴高速转动时产生的径向挠度，避免轴体转动时出现甩动、碰磨泵管内壁的问题，轴体外部的护管同时作为出液流道，输送的介质从护管内部向上流动至顶部出液口，直接对接外部排水管路，省去了额外的出液管路布置。泵体的吸入口端设置了开式叶轮结构，叶轮外侧带格栅式进水口，可阻挡直径超过10mm的大颗粒固体杂物进入泵腔，避免叶轮被纤维、大颗粒杂质卡滞，开式叶轮的流道宽度做了加宽处理，可通过含少量固体颗粒、

　　短纤维的污水介质，不会像闭式叶轮那样容易被杂物堵塞；叶轮与泵壳之间的间隙设计为可调整结构，长期运行出现磨损后，可通过调整顶部的轴端锁紧螺母来补偿间隙，维持泵的输送效率，不需要整体拆解泵体更换易损件。从安装边界来看，这款泵的潜入深度可根据实际集水井深度调整长轴长度，常规适配的液下深度范围在0.8米到2.5米之间，顶部安装座的法兰尺寸适配通用的预留安装孔位，出液口采用标准法兰连接，可直接对接同管径的排水管路，不需要额外做变径处理；安装时只需要保证安装座的水平度偏差不超过千分之三，长轴的同轴度偏差控制在0.1mm以内，即可保证泵组长时间稳定运行，不会出现轴封泄漏、轴承过热的问题。在实际工况适配中，这款泵可输送温度不超过80摄氏度的污水、

　　废水、含少量固体颗粒的工业废液，不适合输送强腐蚀性、含大量硬质磨粒的介质，在民用建筑地下排污、小型工业污水处理、机床切削液循环输送这类场景下，相比常规卧式排污泵的安装维护成本更低，占用地面空间更小，启动操作更简便，不需要额外配置引水装置，也不存在底阀堵塞、漏水导致无法启动的问题。设计过程中针对长轴的挠度问题做了专门的仿真校核，在额定转速下，轴体末端的径向跳动量控制在0.2mm以内，滑动支撑衬套的布置间距经过优化，既不会因为支撑过多增加装配难度，也不会因为支撑间距过大导致轴体挠度过大，同时护管的壁厚做了针对性加强，可承受输送介质的压力，也能避免安装过程中长轴磕碰变形；顶部的动力连接端采用标准轴伸尺寸，可直接适配同功率的立式电机，不需要额外定制连接法兰，通用性较强。
