小型齿轮传动抽气泵结构设计方案

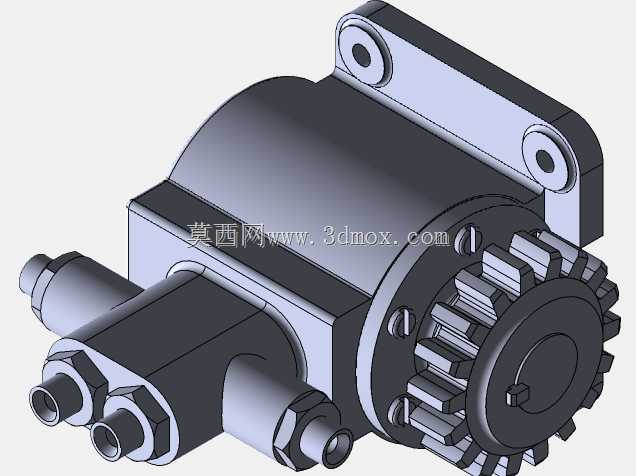

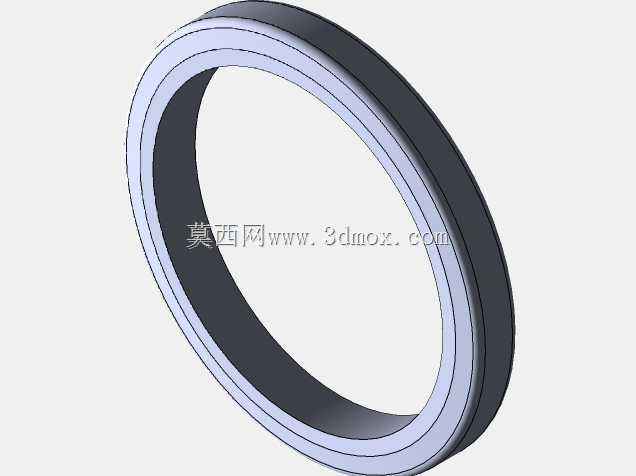

　　在小型负压系统、实验室抽气回路、小型气动装置的气源配套场景中，这类带齿轮传动结构的容积式抽气泵是核心的流体动力部件，区别于大流量工业真空泵，该款泵体主打小流量、高负压稳定性的适配场景，可覆盖桌面级实验设备、小型包装抽真空、医疗辅助负压装置等对安装空间有严格限制的使用需求。从结构设计逻辑来看，该泵采用外啮合齿轮传动作为动力输入衔接，输入端的直齿圆柱齿轮直接与驱动电机输出轴的齿轮啮合，省去了额外的联轴器转接结构，大幅压缩了泵体整体的轴向安装尺寸，齿轮与泵体端盖之间设置有耐磨衬圈，既可以降低传动过程中的端面磨损，也能调整齿轮啮合的侧隙，避免传动过程中出现卡滞或内泄漏过大的问题。泵体主体采用一体化铸造成型的基座结构，

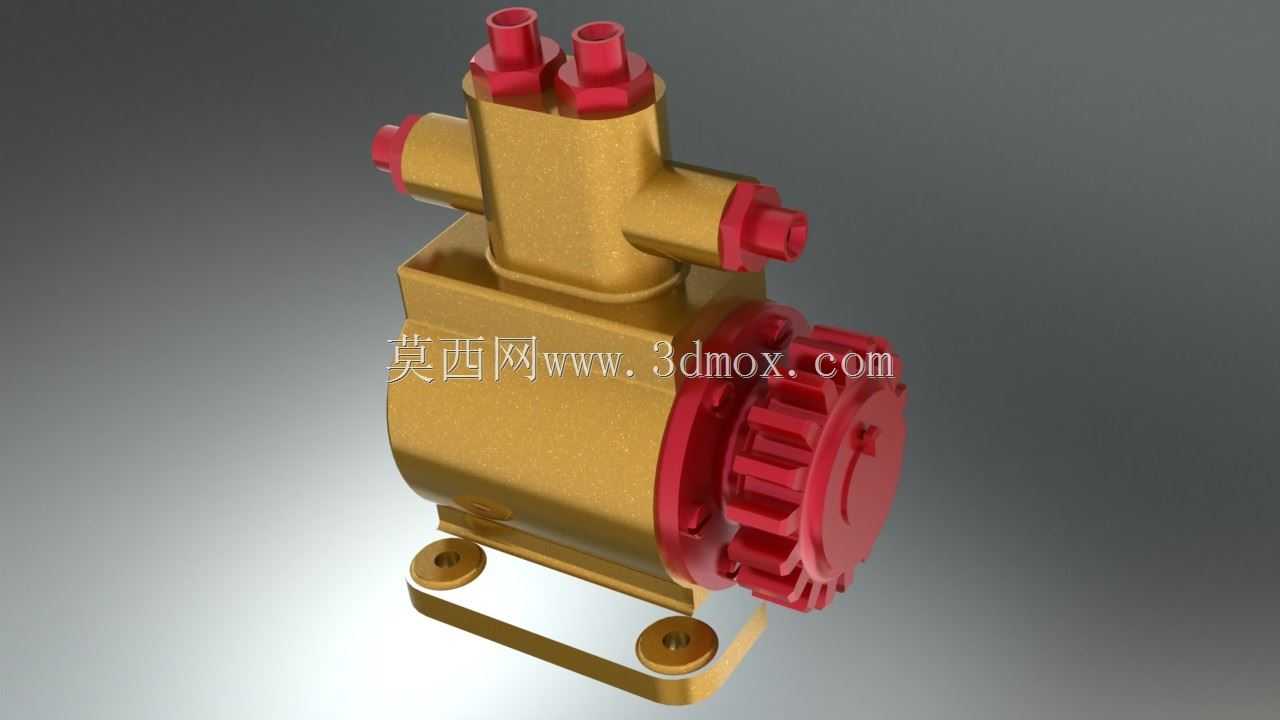

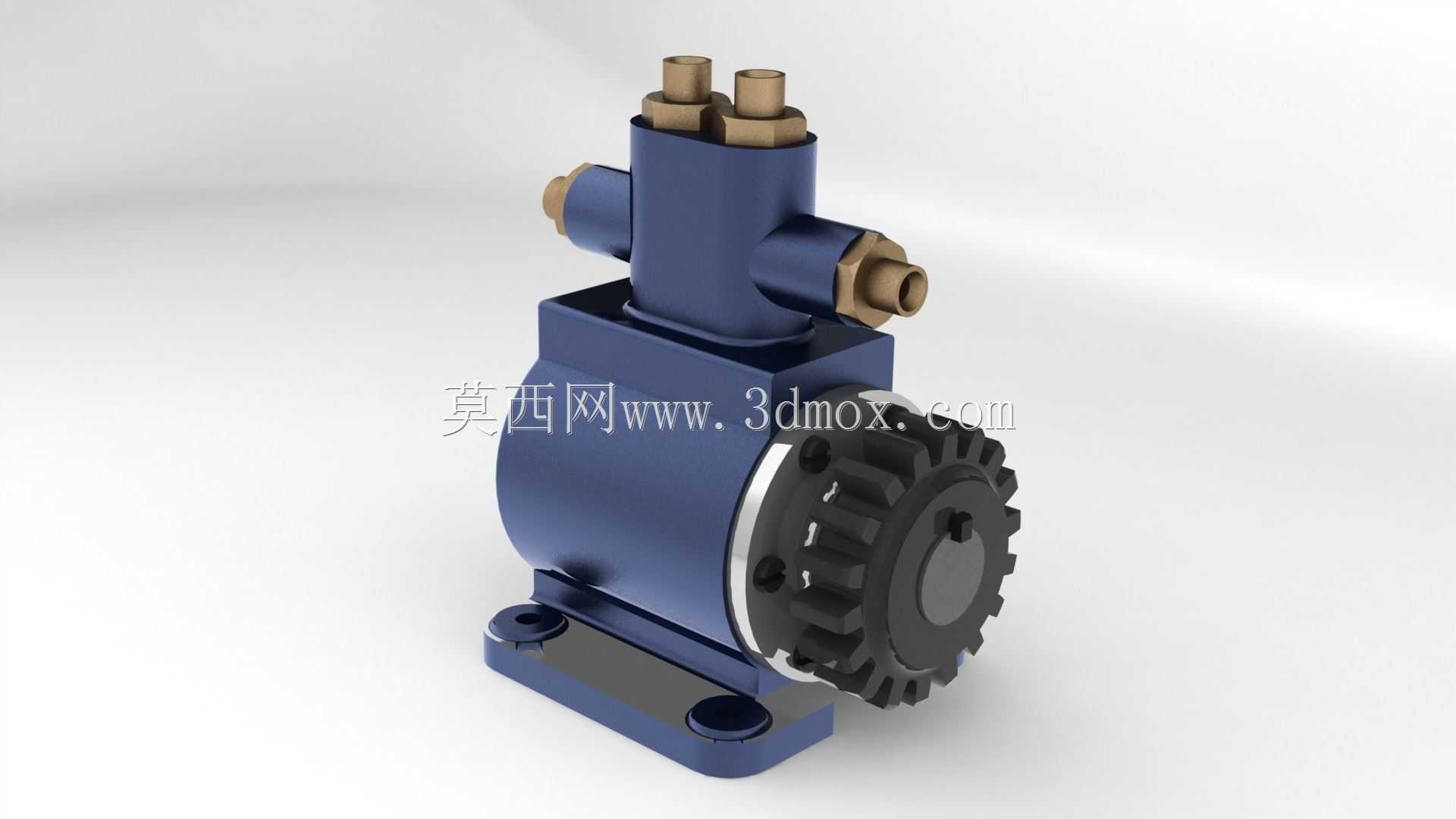

　　基座底部设置两个带安装通孔的固定支脚，支脚的安装面经过铣平处理，保证安装时与设备安装板的贴合度，两个安装孔的中心距经过公差校核，可适配常规的M6紧固螺栓，安装时不需要额外加工调整垫片，只要保证安装平面的平面度公差在0.1mm以内即可完成固定，不会出现运行时的共振偏移问题。流体通路部分，泵体设置三个流体接口，其中两个接口位于泵体上部的阀组区域，采用外螺纹铜质接头，可直接对接内径6mm的气动软管，另一个侧置接口为备用通路，可根据实际使用需求作为进气口或者压力检测接口使用，所有接头与泵体的连接部位都设置有密封锥面，装配时不需要额外缠绕生料带即可保证密封性能，避免抽气过程中出现外部空气渗入导致负压不足的问题。

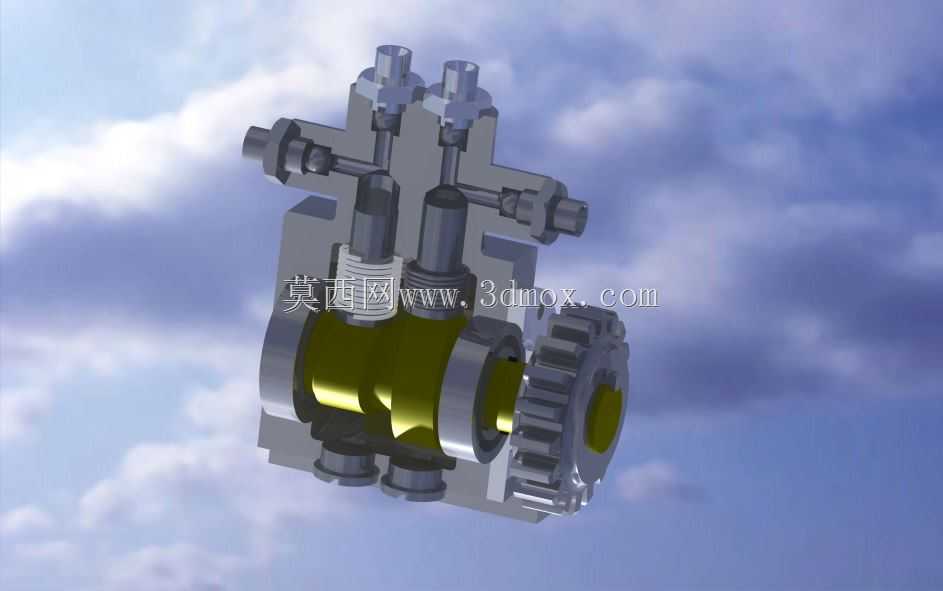

　　内部的抽气容腔采用偏心转子配合滑片的结构设计，转子与传动齿轮同轴连接，运转时转子带动滑片在容腔内做往复运动，持续改变容腔的容积大小，完成进气、压缩、排气的工作循环，这种结构的优势在于运转时的脉冲振动远小于活塞式抽气泵，输出的负压稳定性更好，不需要额外搭配稳压罐即可满足大部分小流量负压场景的使用需求。在设计建模过程中，需要重点关注几个配合公差的设置：首先是齿轮与泵轴的配合公差，采用H7/k6的过渡配合，既可以保证传动过程中不会出现轴与齿轮的相对滑动，也能方便后期维护时的拆卸更换；其次是泵体端盖与泵壳的配合面，平面度公差需要控制在0.05mm以内，装配时搭配0.3mm厚的丁腈橡胶密封垫，可保证容腔在-0.

　　08MPa的负压状态下不会出现泄漏；最后是上部阀组的阀芯与阀座的配合间隙，控制在0.02-0.03mm之间，间隙过大会导致抽气效率下降，间隙过小则会在低温环境下出现阀芯卡滞的问题。从安装边界来看，该泵体不含接头的整体外形尺寸控制在120mm80mm100mm以内，整体重量不超过1.2kg，对于安装空间局促的桌面级设备、便携式抽气装置来说适配性极强，不需要预留太大的检修空间，日常维护只需要定期检查齿轮部位的润滑脂状态，以及接头部位的密封性能即可，不需要拆解泵体进行复杂的保养作业。实际选型应用时，需要注意该泵的适用介质为无腐蚀性的空气，不可用于输送含有固体颗粒的气体或者带有腐蚀性的化学气体，如果需要在有少量水汽的环境下使用，可以在进气端额外搭配小型空气过滤器，避免水汽进入泵腔内部导致零部件锈蚀，影响泵的使用寿命。建模过程中所有的安装孔位、接口尺寸、齿轮参数都按照实际加工标准进行设置，可直接导出工程图用于零部件的加工生产，也可以直接导入装配体中进行整体设备的干涉检查，不需要额外调整结构尺寸。
