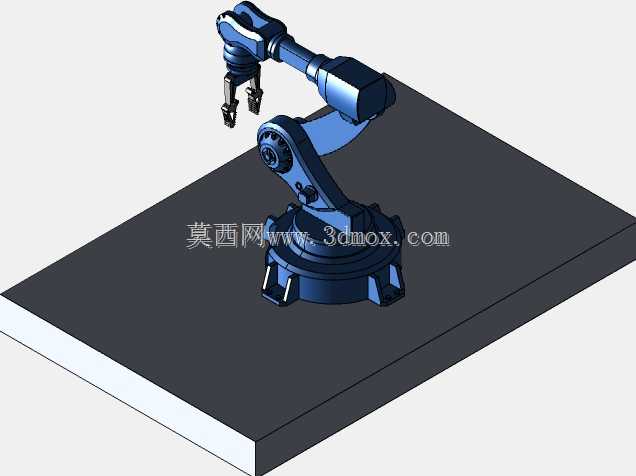

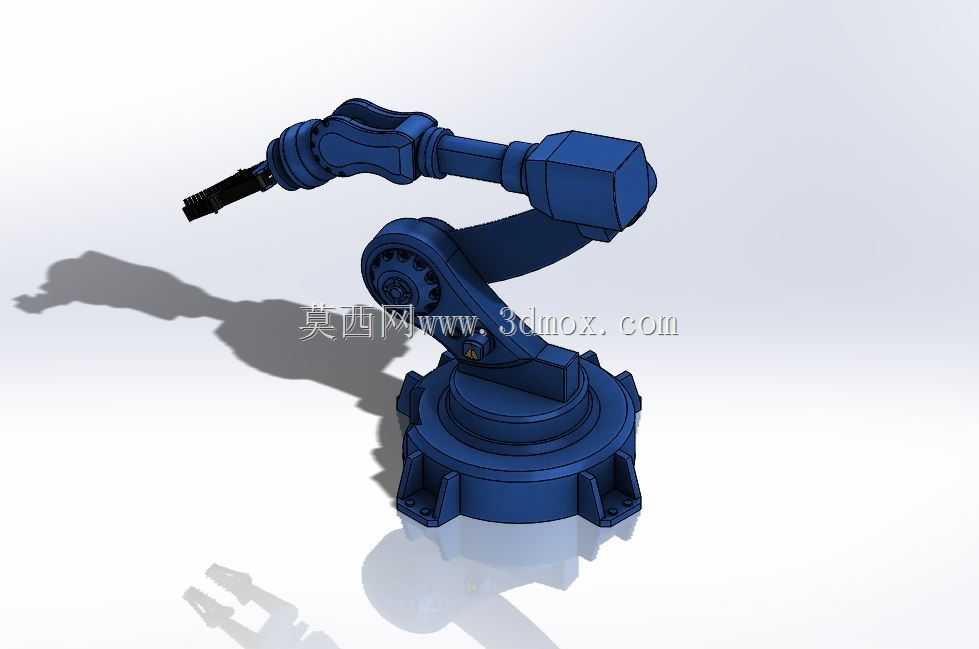

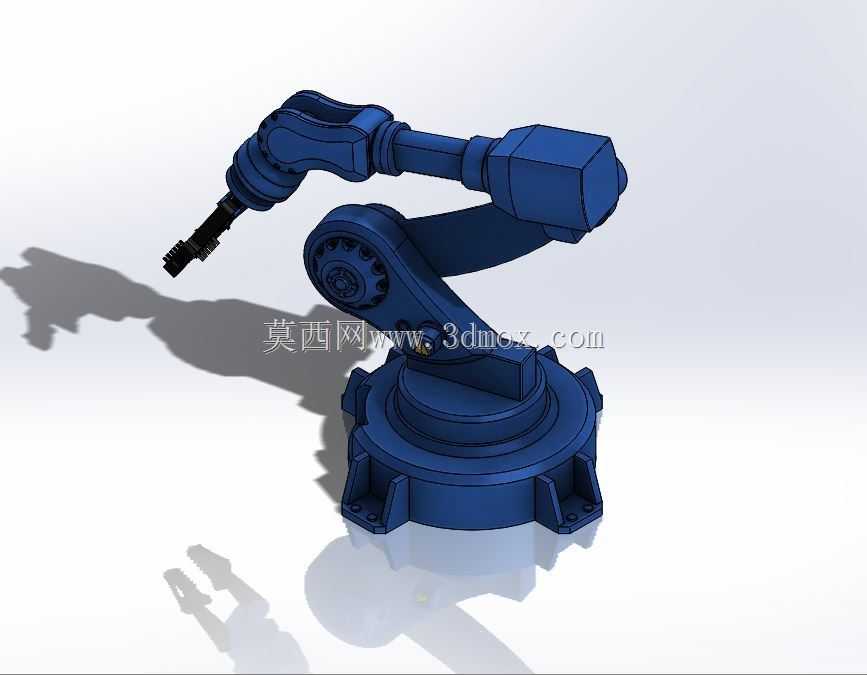

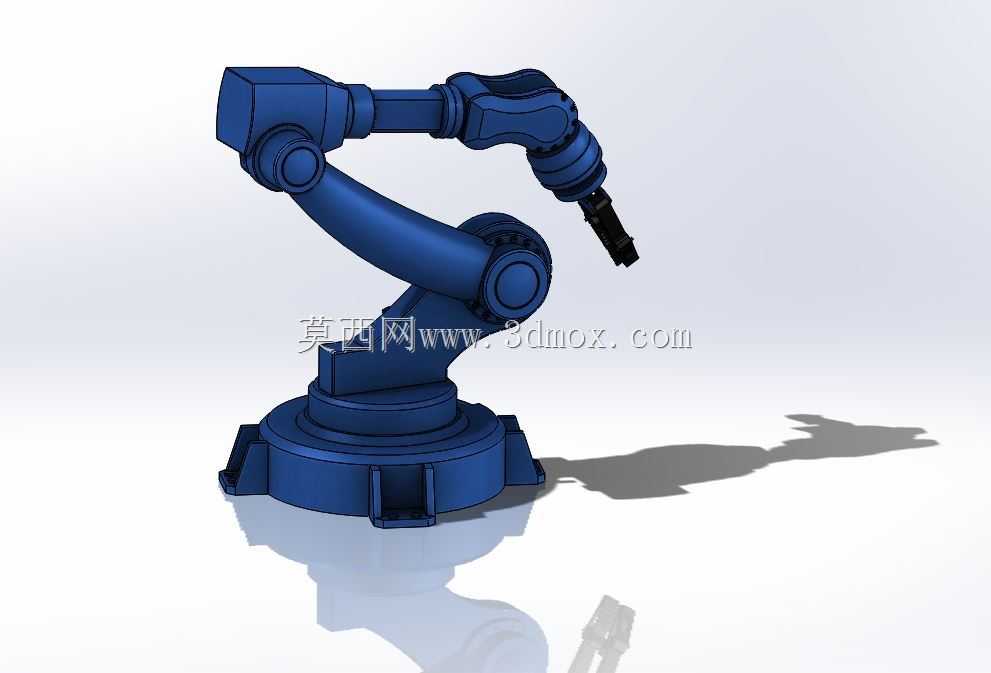

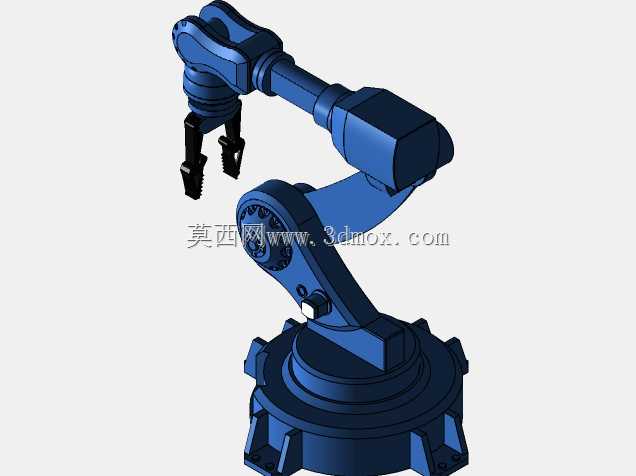

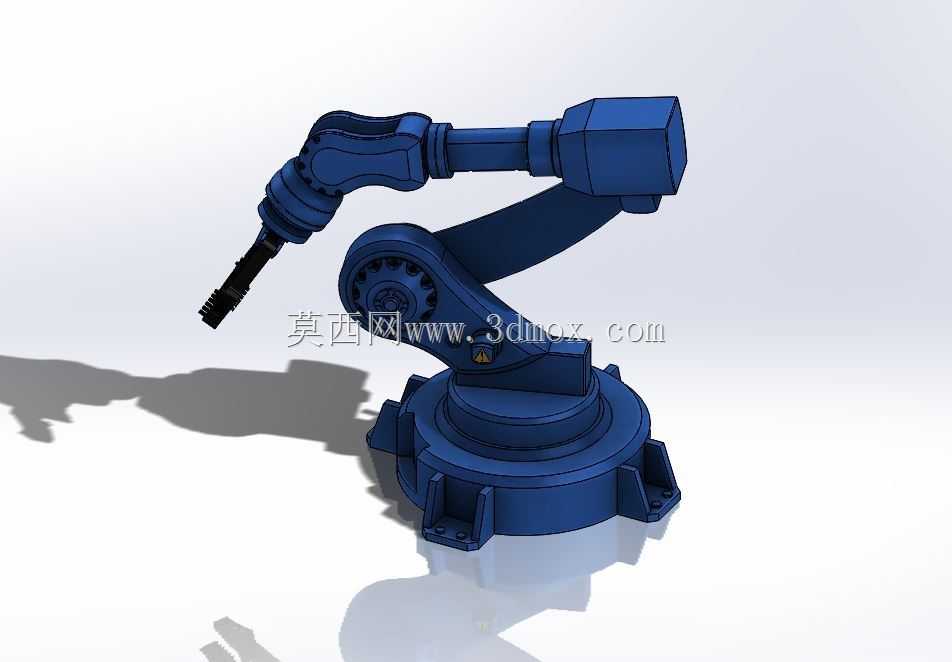

四自由度工业码垛机械臂结构设计

　　在离散制造的产线末端环节，码垛工位长期是人力成本占比高、作业重复度强、劳动负荷大的典型工位，早年依靠人工码垛的模式不仅存在垛型一致性差、堆码高度受限的问题，还容易因为人员疲劳出现货物磕碰、码垛偏移甚至工伤风险，而这款四自由度机械臂的结构设计，正是瞄准中小载荷托盘码垛的通用场景做的定向优化。不同于六自由度机械臂为了覆盖复杂曲面作业预留的冗余自由度，这款机械臂的四个自由度完全匹配码垛作业的运动需求：底座回转关节覆盖整个托盘工位与来料输送线的作业半径，大臂俯仰关节承担垂直方向的升降位移，小臂俯仰关节调整末端执行器的水平延伸距离，末端腕部回转关节负责调整货物的摆放朝向，整套运动链没有冗余结构，既控制了整机的制造成本，也降低了运动控制的算法复杂度，对于固定路径的码垛作业来说，运动响应速度反而比多冗余自由度的机型更快。从实际作业的适配性来看，这款机械臂的作业半径覆盖常规1200mm*1000mm标准托盘的全区域，最大堆码高度可以适配1.8米的常规仓储垛高要求，末端负载预留了足够的余量，既可以适配夹爪式执行器抓取纸箱、周转箱，也可以更换真空吸盘模组搬运袋装物料、平整板材，在3C电子零部件转运、食品箱装货品码垛、汽配小件整托堆码、日化产品成品下线等场景都能直接适配。做结构设计的时候，首先考虑的是安装边界的适配性，底座的安装孔位按照常规工业地坪的预埋螺栓规格做了标准化设计，不需要额外做复杂的地基改造，

　　只要地面平整度满足通用工业车间的地坪要求就可以直接固定安装，整机的重心在全行程运动范围内始终落在底座安装支撑面以内，不会出现侧翻风险，也不需要额外加装配重块来平衡偏载，减少了整机的自重占比。关节部分的传动结构做了针对性的受力优化，大臂与底座连接的回转支承选用了能同时承受轴向力、径向力与倾覆力矩的型号，因为码垛作业中大臂伸展到最远位置取放货物的时候，这个关节承受的倾覆力矩是最大的，选型时留足了安全系数，避免长期满负载作业出现关节间隙变大、定位精度下降的问题。臂身的结构采用了变截面的薄壁加强筋设计，在保证整体结构刚性的前提下尽可能降低臂身自重，这样既可以减少关节驱动的负载，也能提升运动过程中的动态响应速度，

　　避免因为臂身过重导致启停阶段的抖动，影响末端的定位精度。走线的设计全部采用臂身内部穿线的方式，所有动力线、信号线都藏在臂身的空腔内部，外部没有裸露的拖链与线缆，既避免了车间作业过程中灰尘、切削液、杂物对线缆的磨损，也防止机械臂运动过程中线缆与周边设备、货架发生剐蹭，降低日常维护的频次。末端执行器的连接法兰采用了通用的工业机械臂标准接口尺寸，用户不需要额外做转接法兰就可以快速更换不同的末端工装，不管是夹取硬质箱体的平行夹爪，还是吸取软质包装袋的海绵吸盘，或者是搬运整层货品的专用工装，都可以直接安装适配。从运动逻辑的设计来看，四个自由度的运动配合完全贴合码垛作业的路径需求，不需要做复杂的姿态调整，作业时从来料输送线取料后，通过大臂抬升、

　　底座回转、小臂伸展的配合，直接将货物移动到托盘对应的摆放位置，再通过腕部回转调整好货物朝向，下放后即可返回取料位，整个运动路径可以做最优的轨迹规划，减少不必要的动作浪费，单循环作业节拍可以满足中小产能产线的码垛速度要求。另外，整机的维护点位都做了外露设计，每个关节的润滑注油口、驱动模块的检修盖板都设置在臂身外侧便于操作的位置，日常维护的时候不需要拆解大面积的臂身护板，就可以完成润滑、紧固、易损件更换等常规保养操作，降低设备全生命周期的维护成本。在安装空间的适配性上，这款机械臂的底座占地面积不足0.3平方米，在产线末端布置的时候，只需要在输送线与托盘之间预留出对应的作业半径空间即可，不需要占用过大的车间面积，对于现有产线的自动化改造场景非常友好，不需要对原有产线布局做大规模调整，就可以快速完成设备的部署上线。
