槽形螺旋输送给料设备结构设计

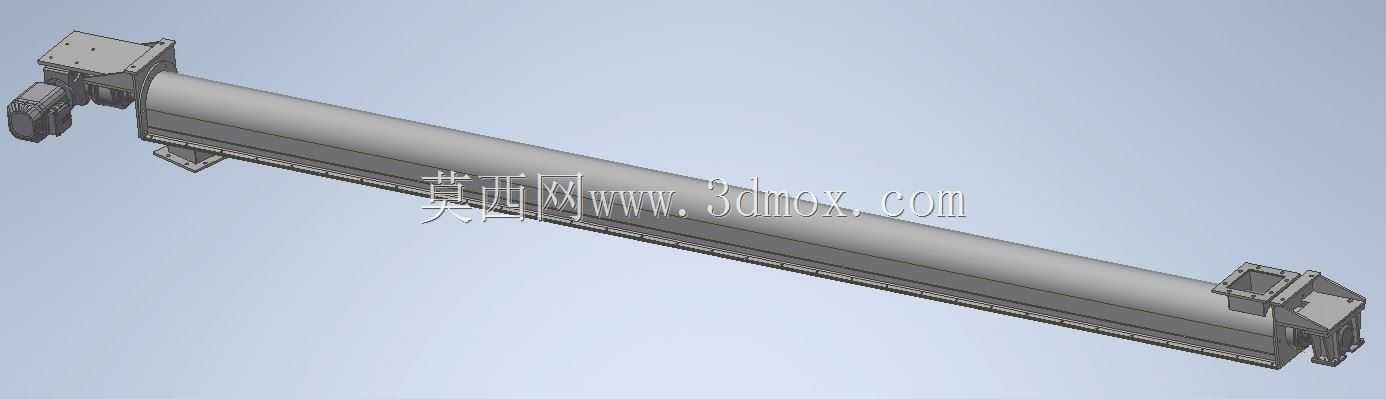

　　在散料处理的工业场景里，这类槽形结构的螺旋输送装置是衔接上下游工序的核心中转设备，常见于粮食加工、建材生产、化工粉体处理、污水处理固废转运等工况，主要承担粉状、颗粒状、小块状散料的密闭水平或小倾角输送任务，相比开放式皮带输送，它的全封闭槽体能避免物料撒漏、粉尘外溢，对于易扬尘、有一定湿度的散料适配性更强。从结构设计逻辑来看，这套装置采用U型截面的长槽体作为物料承载主体，槽体两端配置端板密封结构，一端集成驱动安装座用于配套减速电机的直连安装，省去了额外的传动链轮或皮带张紧结构，能压缩设备整体安装长度，另一端设置尾部轴承座承担螺旋轴的径向支撑与轴向定位，避免长轴运转过程中出现攒动问题。槽体上沿设置法兰翻边结构，

　　既可以配套上盖板实现全封闭运行，也能作为槽体自身的加强筋，提升长槽体的刚性，避免长距离输送时槽体中部出现下挠变形，槽体底部沿长度方向间隔布置安装支脚，支脚预留螺栓安装孔，可直接固定在车间设备平台或钢结构支架上，安装时需要保证槽体整体直线度偏差不超过千分之一，否则会导致螺旋叶片与槽体内壁刮蹭，增大运行阻力。驱动端的动力输入采用直联式减速电机配置，电机与减速箱集成后直接通过联轴器连接螺旋主轴，这种设计相比旁侧链传动的结构，传动效率更高，日常维护点更少，不需要定期调整链条张紧度、润滑链轮，适合长期连续运行的工况。螺旋轴上的叶片采用等螺距连续螺旋设计，针对不同物料特性可以调整螺距与叶片厚度，比如输送磨琢性较强的矿粉时，

　　叶片边缘需要堆焊耐磨层，输送粘性较大的污泥类物料时，可以适当增大螺距避免物料粘附堵料。槽体的进料端设置顶部方形进料口，可直接衔接上方料仓的出料溜管，进料口位置设置导流板，避免物料直接冲击螺旋叶片造成局部磨损，出料端设置底部方形出料口，可配套下方的称重设备、搅拌设备或下一工序的进料口，出料口位置设置可调节的插板阀结构，方便在检修时截断物料流。设计这类长距离螺旋输送结构时，需要重点核算螺旋轴的临界转速，避免长轴在运转时出现共振问题，当输送长度超过6米时，需要在槽体中部间隔设置中间吊挂轴承，吊挂轴承采用剖分式结构方便后期更换，轴承密封采用多层填料密封，避免细粉进入轴承内部造成磨损。槽体的壁厚选择需要结合输送物料的磨琢性确定，普通粮食、

　　塑料颗粒等轻磨琢性物料采用3mm厚度的碳钢槽体即可，输送矿粉、炉渣等强磨琢性物料时需要将壁厚提升至5mm以上，或者在槽体内壁粘贴耐磨衬板。安装边界方面，这类设备的安装空间需要预留驱动端至少0.8米的检修空间，用于后期拆卸减速电机、更换密封件，尾部也需要预留0.5米的空间用于调整轴承间隙、检修尾部密封，槽体上方需要预留盖板开启的空间，方便日常清理槽内残留物料、检查叶片磨损情况。实际运行过程中，需要注意空载启动，待设备运转平稳后再开始进料，停机前需要将槽内物料输送完毕再切断电源，避免带料启动造成扭矩过大烧毁电机，对于容易吸潮结块的物料，还可以在槽体外部加装振动器，避免物料在槽壁粘结架桥。
