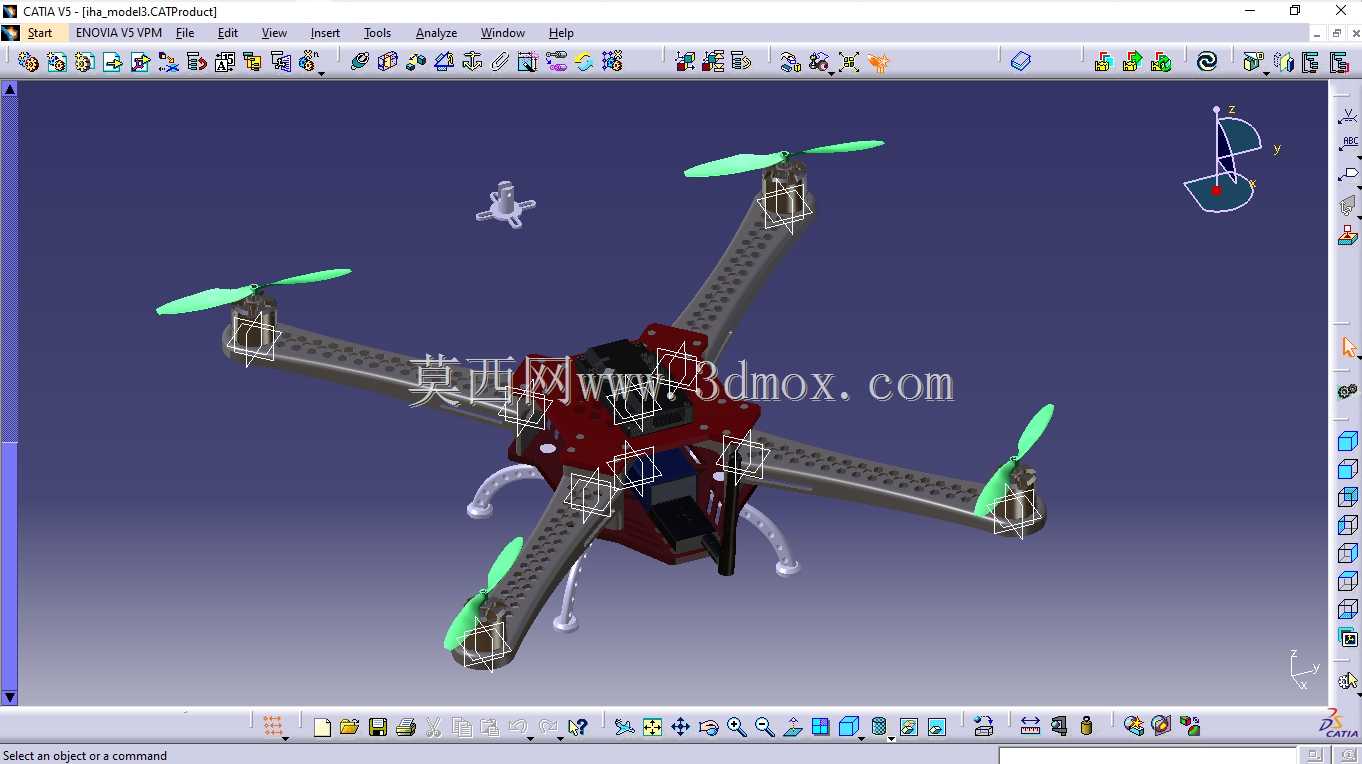

四旋翼无人机机架结构三维设计方案

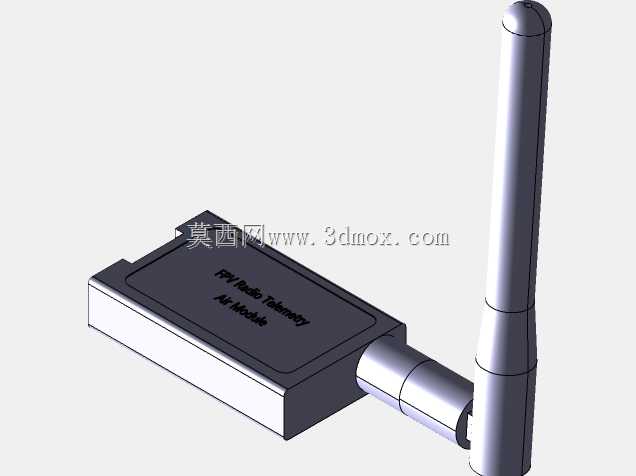

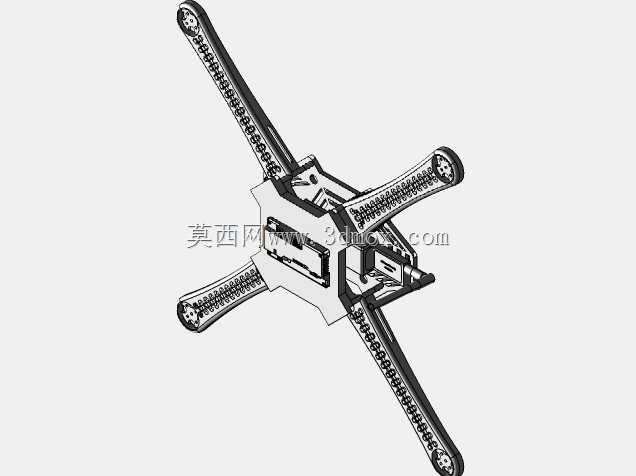

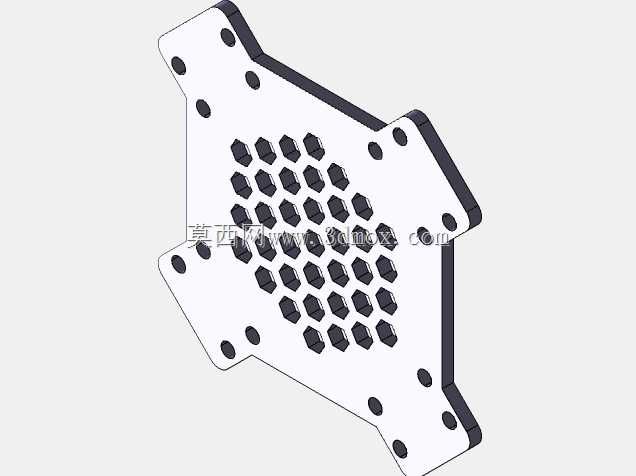

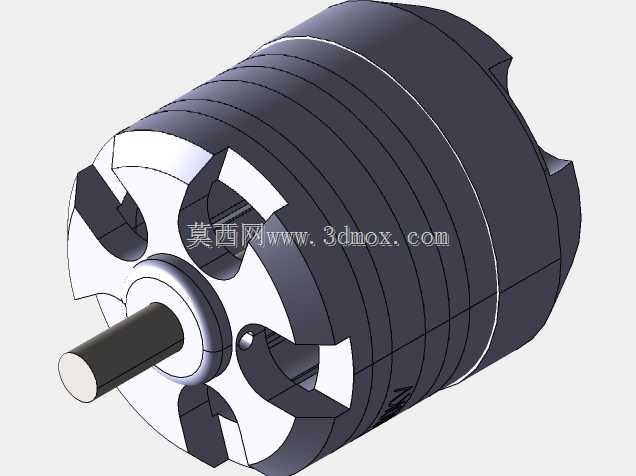

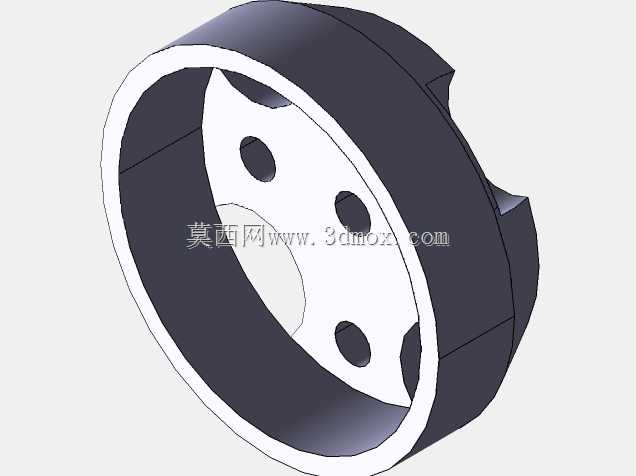

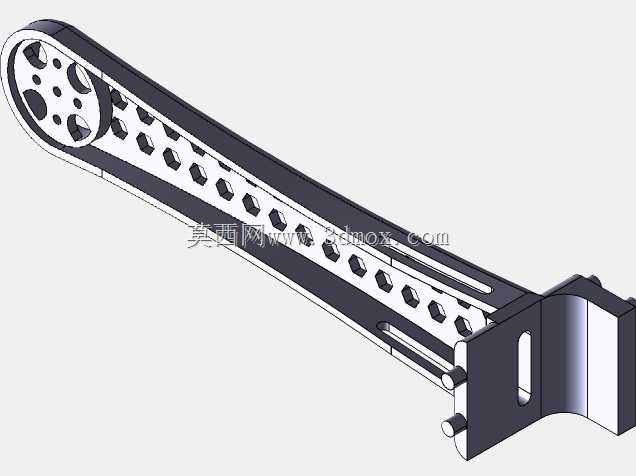

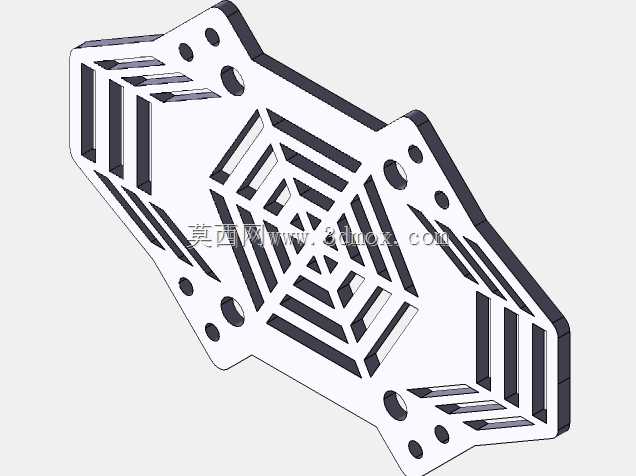

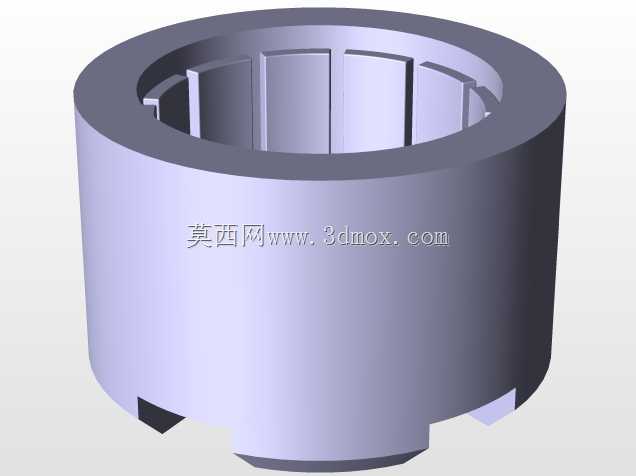

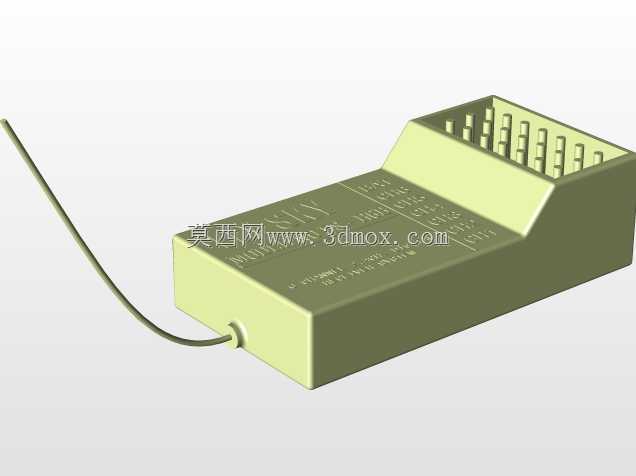

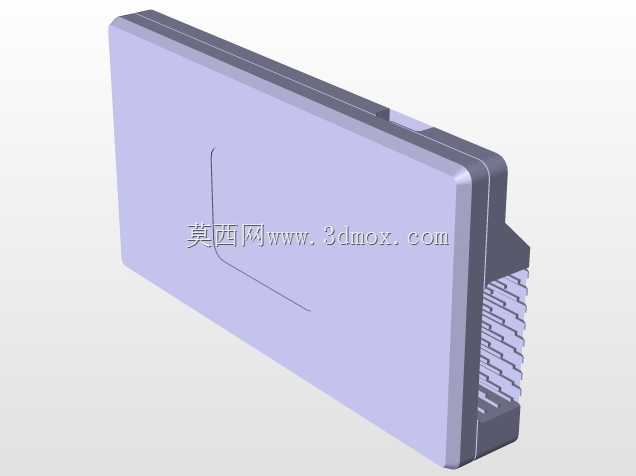

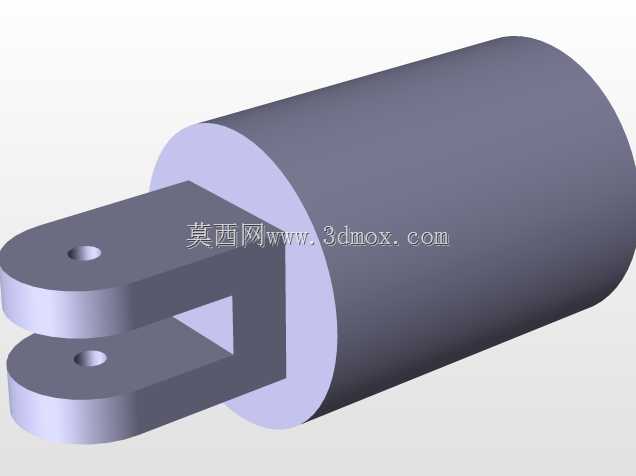

　　最上层预留飞控模块的减震安装位，可直接固定通用规格的飞控减震球，减少飞行过程中电机震动传递给陀螺仪传感器，避免飞控出现姿态解算偏差；中层区域规划了电池绑带的穿槽，支持2S到4S规格的航模锂电池固定，绑带槽做了圆角过渡处理，不会在长期使用中磨断绑带造成电池脱落；下层预留了图传模块、摄像头、小型舵机或者投送装置的安装孔位，孔位按照通用M2、M3螺丝规格设计，不需要额外打孔就能适配市面上绝大多数的通用航模配件。机臂部分选用了带镂空减重的长条形结构，镂空排布沿着机臂受力方向做了等距加强筋设计，在不降低结构抗弯强度的前提下，尽可能减少机身整体自重，毕竟多旋翼飞行器的自重直接影响续航时间与载荷能力，每减少10克的结构重量，这套四旋翼机架结构，核心面向低空消费级航拍、小范围场地巡检、轻载物资投送这类日常作业场景设计，结构上优先兼顾飞行稳定性与组装维护的便捷性，没有采用一体成型的封闭机身方案，反而选用分体式机臂加中心承载板的组合逻辑，适配不同飞控、电池、动力套装的改装需求。从实际装机的边界尺寸来看，机臂展开后对角电机轴距预留了标准250级到330级航模的通用安装孔位，每个机臂末端的电机安装座做了沉孔设计，既可以适配1806、2204这类常用的无刷电机安装孔距，也预留了桨叶转动的安全间隙，避免8寸到10寸螺旋桨在转动过程中剐蹭机臂本体，哪怕飞行中出现小幅机身形变，也不会打桨造成坠机风险。中心承载区域做了分层堆叠的安装空间设计，

　　就能换来近一分钟的续航提升，同时镂空结构也能给机臂上的电调模块留出散热空间，避免长时间大油门飞行时电调过热触发保护。机臂和中心板的连接位置做了快拆式的嵌合结构，日常运输或者外出作业时，可以快速拆下四个机臂缩小收纳体积，不需要每次都拆解螺丝重新调试飞控，连接位置的嵌合公差控制在0.1mm以内，装配后不会出现机臂晃动的问题，保证飞行过程中四个电机的轴线始终保持垂直于水平面，不会因为装配间隙造成动力输出偏移。起落架部分采用了弧形弹性支脚设计，支脚从中心板下方延伸出来，材质选用具备一定形变能力的工程塑料结构，降落时可以通过自身形变吸收落地冲击，避免硬着陆时冲击力直接传递给飞控或者电池模块，支脚的高度预留了足够的下方设备安装空间，

　　就算挂载了小型摄像头或者投放装置，降落时也不会让设备直接接触地面造成磕碰。从结构受力的角度来看，整个机架的载荷传递路径非常清晰：电机转动产生的升力沿着机臂传递到中心承载板，中心板将升力均匀分配给各个连接点，挂载的电池、飞控、任务设备的重量全部由中心板承担，机臂只承受升力与飞行过程中的气动弯矩，不会额外承担挂载设备的重量，这种受力分配方式可以大幅降低机臂的结构强度要求，进一步实现结构减重。设计过程中也充分考虑了走线的合理性，每个机臂内部都预留了走线槽，电调到飞控的信号线、电源线可以全部埋在机臂内部，不会裸露在机身外面被气流吹动或者被桨叶打到，既减少了飞行过程中的风阻，也提升了整机的布线整洁度，降低线路短路或者被扯断的风险。

　　中心板的各个安装孔位都做了等电位连接的预留设计，方便整机做电磁屏蔽处理，避免图传、电调的电磁信号干扰飞控的GPS或者磁罗盘模块，减少飞行中出现指南针干扰导致的失控风险。这套机架没有做过多的异形外观设计，所有结构面都尽量采用规则的平面与圆弧过渡，一方面是降低加工难度，不管是3D打印小批量制作还是开模注塑量产，都能控制加工成本，另一方面规则的结构也方便用户后期自行改装，比如加装LED灯、避障传感器、GPS支架这类附加配件，不需要对原有结构做破坏性修改。实际飞行场景中，这种结构的机架抗风能力可以达到四级风左右，机臂的刚性足够支撑大油门机动时的结构形变，不会出现因为机臂震颤导致的飞行姿态抖动，不管是新手练习悬停、航线飞行，还是老玩家做轻度的特技动作，结构强度都能满足使用需求。
