轻量化镂空式无人机机身承载框架结构设计

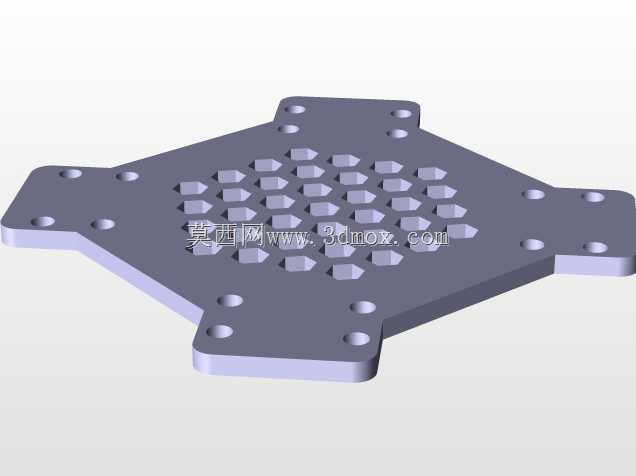

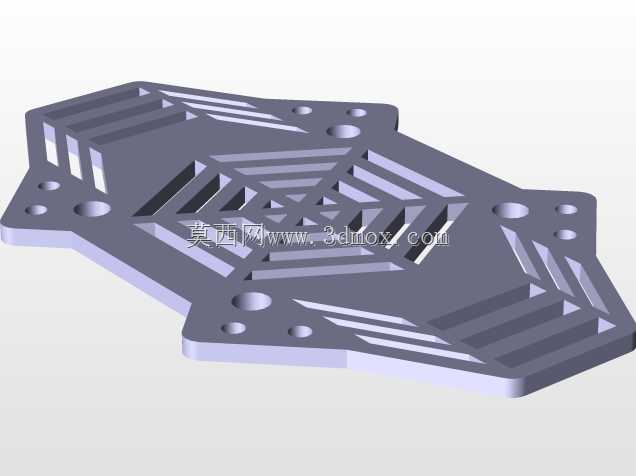

　　该结构件为多旋翼无人机的核心承载主框架，是整机组装过程中连接动力系统、飞控模块、电池组件、载荷挂载的核心基体，在实际作业场景中，这类框架需要同时兼顾结构刚性与整机重量控制的平衡，直接影响无人机的续航表现、飞行稳定性以及抗冲击能力。从结构设计逻辑来看，整体采用对称式异形轮廓布局，轮廓边缘预留的多组通孔为机臂安装定位孔，孔位同轴度公差控制在0.05mm以内，可保证机臂安装后动力输出轴线与机身水平面垂直，避免飞行过程中出现动力偏载导致的姿态漂移。框架主体大面积采用交错式格栅镂空设计，并非简单的减重开槽，每道筋条的走向均经过受力路径优化，沿飞行过程中起落冲击、机动飞行的载荷传递方向布置，在去除60%以上非受力区域材料的同时，

　　保证框架整体抗弯、抗扭刚性不低于同尺寸实心板材结构的85%，有效降低机身自重占比，提升有效载荷承载空间。框架中部的平整安装面为飞控板、GPS模块、电调组件的安装基准面，平面度公差控制在0.1mm以内，可避免安装面不平导致的飞控传感器校准偏差，表面预留的多组小直径安装孔位适配主流飞控硬件的安装孔距，无需额外打孔改装即可完成硬件固定。框架上下表面的凸台结构为电池绑带固定位与起落架安装位，凸台高度经过匹配计算，可保证电池安装后重心与整机几何中心重合，避免飞行过程中出现重心偏移导致的额外动力损耗。从安装边界来看，框架整体厚度根据不同区域受力情况做差异化设计，受力集中的机臂安装孔位区域厚度比中部镂空区域厚2mm，可分散机臂传递的振动载荷，

　　避免长期飞行过程中孔位出现应力开裂；镂空区域的筋条宽度统一设置为3mm，既保证加工过程中不会出现铣削变形，也能避免筋条过窄导致的结构刚性不足。在实际应用场景中，这类框架多用于小型航拍无人机、教学实训无人机以及轻量化作业无人机的组装，适配2204至2306型号的无刷电机安装，支持5至6寸螺旋桨的动力配置，框架本身的振动传导特性经过优化，筋条的交错布局可打散电机高速运转产生的高频振动，降低振动传递到飞控IMU传感器的幅度，减少飞行过程中的姿态修正频率，间接提升飞行稳定性。设计过程中充分考虑了CNC加工的工艺可行性，所有镂空槽的内角均设置了与铣刀直径匹配的圆角，无直角清角结构，可减少加工过程中的刀具磨损，同时避免内角位置的应力集中问题；

　　所有安装孔位均做了倒角处理，既可以去除加工毛刺，也能在安装螺丝时起到导向作用，提升组装效率。框架边缘做了圆弧过渡处理，没有尖锐棱角，可避免组装、调试过程中划伤操作人员，也能减少飞行过程中空气阻力带来的额外功耗。不同于市面上常见的平板式机架，该框架的轮廓做了切角收边设计，在不影响内部组件安装空间的前提下，缩小了机身整体迎风面积，在高速飞行时可降低风阻对飞行姿态的影响，同时切角位置预留的小孔可用于安装LED指示灯、接收机天线等辅助组件，无需额外加装固定支架。在结构强度验证逻辑上，该框架可承受2m高度自由落体的冲击载荷，不会出现筋条断裂、安装孔变形的问题，满足日常飞行训练、航拍作业的抗摔要求；镂空结构同时兼顾了散热需求，电调、飞控工作时产生的热量可通过镂空槽快速流通散发，避免密闭空间内热量堆积导致的电子元件过热降频。
