手动吸锡器拆焊工具三维建模设计

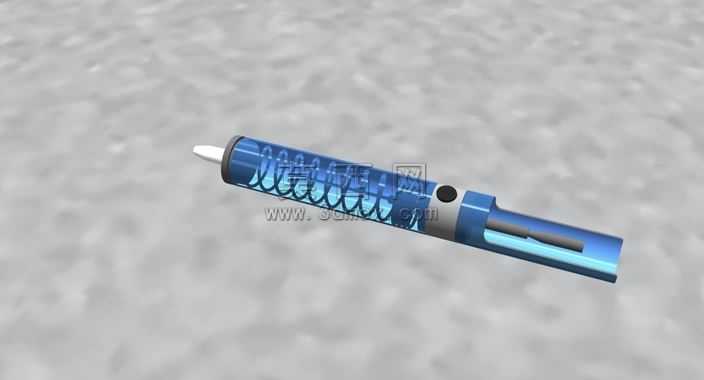

本模型为手动式吸锡器三维设计作品，建模阶段采用Autodesk Inventor完成全参数化结构搭建，整体遵循手持工具的人机工程设计逻辑，将产品拆分为吸嘴、活塞杆、复位弹簧、储锡仓、按压滑扣、握持外壳六大核心模块逐一建模。建模过程中对各部件的配合公差做了参数化约束，吸嘴段采用锥形渐缩结构，建模时通过旋转凸台命令生成基础轮廓，再对端部做圆角过渡处理，保证吸嘴与焊盘接触时的贴合度；内部复位弹簧采用螺旋扫掠命令生成，严格匹配实际弹簧的节距、线径与自由长度参数，装配时约束弹簧两端分别与活塞端面、仓体台阶面贴合，还原弹簧在吸锡器内的压缩复位运动逻辑。储锡仓部分采用半透明可视化设计，渲染阶段为仓体赋予半透明蓝色工程塑料材质，调整材质的折射度与粗糙度参数，既可以直观展示内部弹簧与活塞杆的装配结构，也还原了实际产品中可观察储锡量的设计特点；握持外壳部分做了防滑纹理与指位凹槽设计，建模时通过拉伸切除命令生成侧面的长条形防滑槽，表面赋予哑光深蓝色塑料材质，中部的控制按钮采用黑色橡胶材质，通过调整材质的高光与凹凸参数，还原橡胶按键的触感视觉效果。结构设计上还原了手动吸锡器的工作逻辑：按压尾部活塞杆时卡扣锁定活塞位置，按下侧面控制按钮后弹簧释放带动活塞快速后移，在仓体内形成负压将熔融焊锡吸入储锡仓，建模时对各运动部件做了运动干涉检查，保证活塞滑动行程、卡扣锁止位置均符合实际工具的运动范围。渲染阶段采用灰色磨砂背景搭建展示场景，打光采用三点布光方案，主光源从侧上方投射突出产品的轮廓结构，辅助光源补全暗部细节避免结构阴影过黑，顶光勾勒产品边缘高光，最终渲染效果清晰呈现吸锡器的整体外观、材质区分与内部结构特征，完整还原了这款电子拆焊维修工具的设计细节与功能结构。
