可调节式双侧夹持工装结构设计

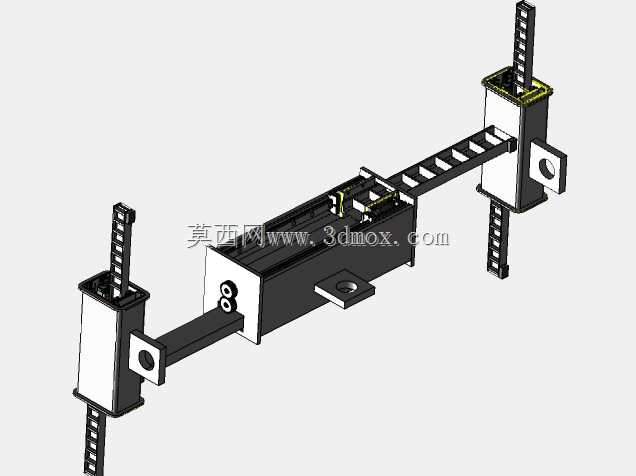

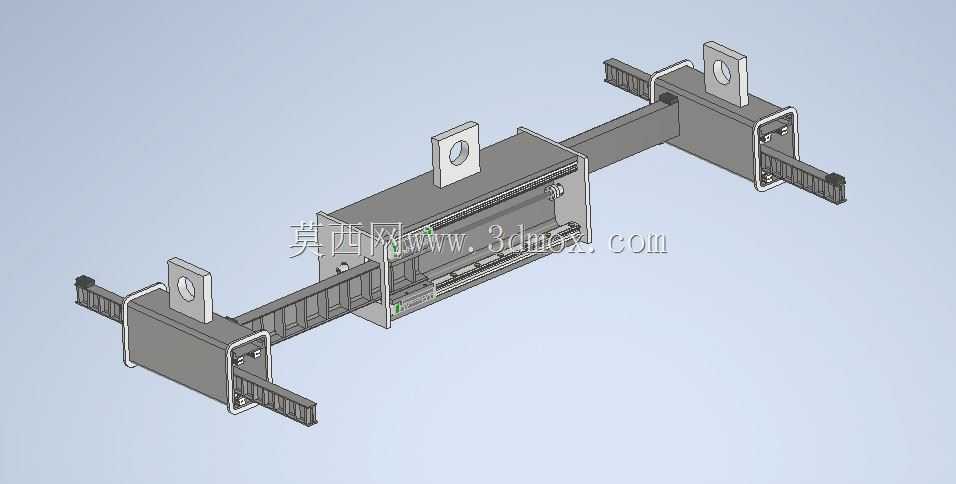

　　在离散制造的多品种小批量加工场景、产线临时换型的工件定位环节，以及现场设备运维的部件临时固定作业中，通用夹具往往存在适配范围窄、安装调整耗时长的痛点，这款可调夹持结构正是针对这类临时装夹需求做的方案探索。从结构布局来看，整套装置采用对称式双侧夹持单元搭配中间滑移连接梁的架构，两侧的夹持座通过内嵌的滑移副与中间梁配合，可根据被夹持工件的宽度尺寸自由调整跨距，调整到位后可通过侧部的锁紧组件完成位置固定，无需额外加工定制连接孔位，适配不同宽度规格的工件装夹需求。每个夹持座自带C型槽式的安装接口，可兼容市面常见的型材安装基准，既可以通过顶部的带孔吊耳实现吊装式固定，也能通过侧部的槽位配合T型螺栓固定在工作台架、

　　设备机架或者临时搭建的工装支架上，安装边界的适配性较强，不需要对原有安装基面做大规模改造。夹持座的工作面做了平直压接面设计，压接区域预留了紧固件安装位，可根据被夹持件的材质更换橡胶垫、聚氨酯垫或者硬质金属压块，避免装夹过程中划伤工件表面，同时也能提升夹持摩擦力，防止作业过程中工件出现滑移错位。中间的连接梁采用矩形截面的滑移结构，梁体表面做了等距的刻度标识，调整两侧夹持座跨距时可直接读取刻度值，保证两侧夹持位置的对称度，减少反复测量调整的时间，对于需要对称装夹的轴类、框架类工件来说，能有效提升装夹定位的效率。从实际应用场景出发，这套结构可用于机加工工序间的工件临时转运固定、自动化产线换型时的临时工件定位、

　　设备检修过程中零部件的承托夹持，甚至可以作为小型焊接工装的基础夹持单元，搭配不同的压头附件就能适配异形工件的装夹需求。设计过程中重点考虑了临时工装的快装快调特性，所有调节部位都采用手动锁紧结构，不需要额外的专用工具就能完成跨距调整和锁紧固定，单人即可完成整套装置的安装和调整作业，适合现场快速部署的使用需求。结构的受力路径做了针对性优化，夹持作业时的作用力通过夹持座直接传递到连接梁和安装基面，锁紧组件的受力点避开了滑移配合面，长期使用也不会因为磨损导致调节卡顿或者锁紧失效，连接梁的截面尺寸经过校核，在最大伸展跨距下也能保证足够的结构刚性，不会因为夹持力过大出现梁体下挠变形，影响装夹精度。两侧夹持座的底部预留了拓展接口，

　　可根据使用需求加装支撑脚、定位挡块或者气动夹紧组件，拓展成半自动的夹持工装，适配不同节拍的作业场景。相比传统的固定式夹具，这种可调式的结构不需要针对每一种规格的工件单独制作工装，能大幅降低临时作业场景下的工装制作成本，减少工装存放的场地占用，尤其适合研发打样阶段、设备临时抢修、多规格混线生产这类装夹需求多变的场景。在安装尺寸方面，整套装置收拢状态下跨距较小，可适配窄幅工件的装夹，完全伸展后跨距可覆盖常规中小型框架类、板类、轴类工件的夹持需求，顶部吊耳的安装孔位采用通用孔径设计，可配合标准螺栓、卸扣实现快速吊装固定，侧部的C型槽尺寸与通用工业铝型材的槽宽一致，可直接搭配标准T型螺栓、螺母完成安装，不需要单独加工定制安装紧固件，进一步提升了装置的通用适配性。夹持座的压接面做了防滑纹理处理，在不加装软垫的情况下也能提供足够的夹持摩擦力，应对常规的轻型工件装夹需求，压接面的平面度控制在合理范围内，装夹后不会导致工件出现额外的装夹变形，保证后续加工作业或者检测作业的精度。整套结构没有复杂的传动组件，所有部件都采用常见的金属型材和标准机加工件制作，加工难度低，后期维护更换配件也十分方便，哪怕是现场出现部件损坏，也能快速利用标准型材替换修复，不会因为等待专用配件导致作业停滞。
