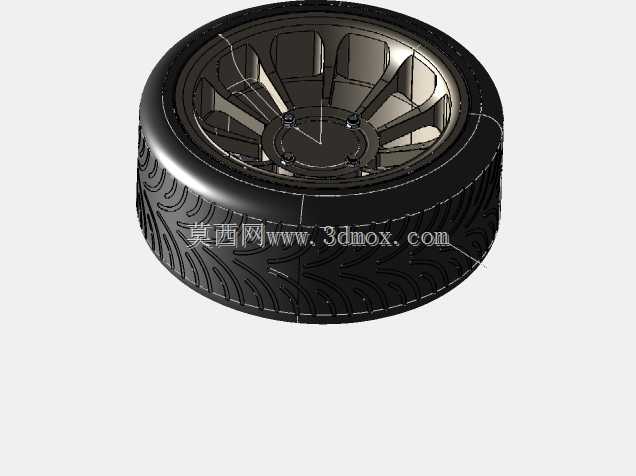

大学生方程式赛车车轮总成结构设计

　　这套车轮组件是面向大学生方程式赛事开发的行走系统核心部件，整套结构围绕赛事场景下的高载荷、轻量化、快拆需求完成设计，适配单座方程式赛车的前后轴安装边界，可直接对接赛事常用的双横臂悬架立柱接口。从实际赛事应用场景来看，方程式赛车在赛道中需要频繁完成急加速、重刹、高速过弯动作，车轮组件需要同时传递纵向驱动力、制动力，以及过弯时的大侧向载荷，还要承受路肩冲击带来的瞬时垂向冲击，因此设计阶段首先对轮辋的辐条结构做了拓扑优化，在保证辐条根部应力满足1.5倍安全系数的前提下，尽可能削减非受力区域的材料厚度，让轮辋整体转动惯量控制在较低水平，提升赛车的加速响应与转向灵敏度。轮胎部分选用了适配干地赛道的热熔胎纹理结构，

　　胎面花纹块的排布经过针对性调整，主排水槽做了收窄处理，干地状态下可以最大化胎面与铺装路面的接触面积，保证抓地力输出，同时胎侧的刚度做了匹配调校，过弯时胎侧的形变量控制在合理区间，避免侧向形变量过大导致的胎面接地面积异常缩减，也能减少胎壁反复形变带来的热量累积，延长轮胎在赛事极限工况下的稳定工作时长。轮辋与轮毂的连接采用了标准的多螺栓定位结构，螺栓孔的位置度公差控制在0.05mm以内，保证车轮高速旋转时的动平衡精度，减少高速行驶时的轮端跳动，匹配的中心定位孔尺寸适配赛事通用的轮毂轴承单元外径，安装时可以实现快速定位，减少赛事维修区的换胎耗时。从安装边界来看，轮辋的偏距经过反复校核，匹配整车设计的轮距参数，不会出现转向时轮胎与悬架拉杆、

　　翼子板内衬发生运动干涉的问题，轮辋的气门嘴安装位做了下沉式设计，避免行驶过程中气门嘴被路肩或者赛道异物剐蹭损坏。设计过程中还同步考虑了轮胎拆装的便利性，轮辋的胎圈座位置做了标准的导入斜角，配合赛事常用的扒胎设备可以快速完成轮胎的更换与胎压调整，不需要额外定制专用拆装工具。轮辐的造型设计同时兼顾了制动系统的散热需求，辐条之间的镂空面积经过计算，车辆行驶时气流可以顺畅通过辐条间隙，直接吹拂到制动盘与制动卡钳表面，带走制动过程中产生的大量热量，避免长距离行驶后制动系统出现热衰减，保证制动性能的稳定输出。整套结构的受力路径经过多轮仿真验证，从胎面接地点传来的载荷可以通过胎侧均匀传递到轮辋胎圈座，再通过辐条传递到中心轮毂安装面，

　　最终传递到悬架与整车结构，整个传力路径上没有明显的应力集中点，在极限冲击载荷下不会出现辐条断裂、轮辋变形的失效问题。针对赛事中常见的路肩冲击工况，轮辋的轮缘位置做了局部加厚处理，即使高速压上路肩，轮缘也不会出现凹陷变形，避免轮胎脱圈的风险。轮胎的胎面弧度也做了适配，过弯时当车身产生侧倾，胎面可以尽可能保持与路面的全接触，不会出现胎肩过早接地导致的抓地力突变，让车手在极限过弯时可以获得更线性的抓地力反馈，提升操控的精准度。
