摩托车藏交档管金属结构三维设计

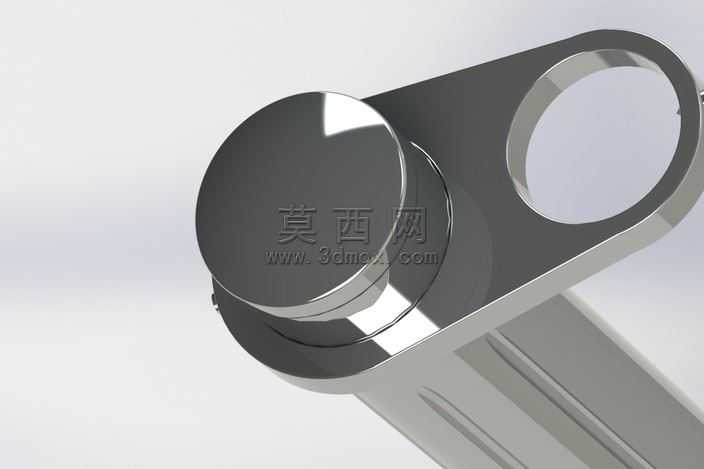

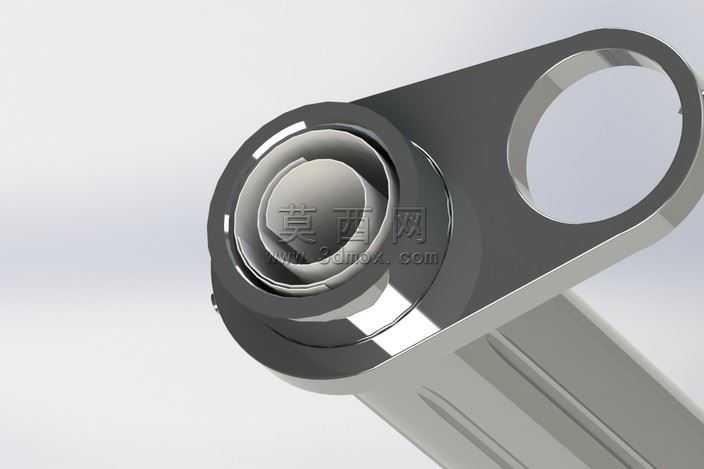

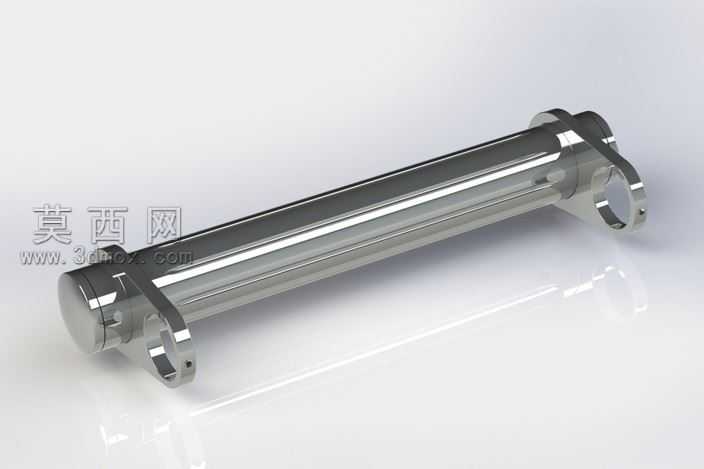

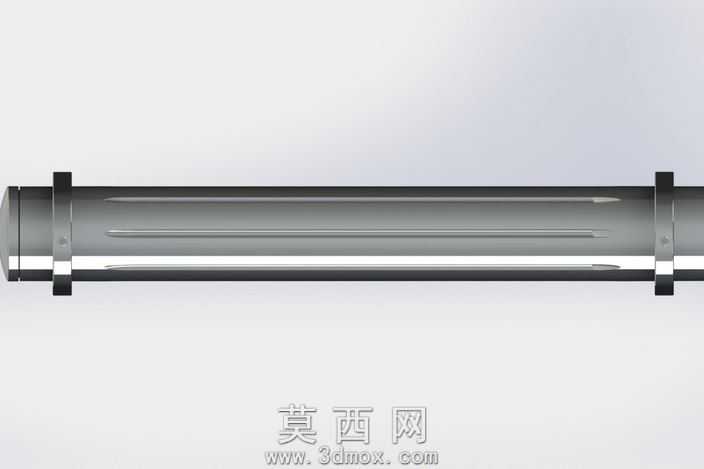

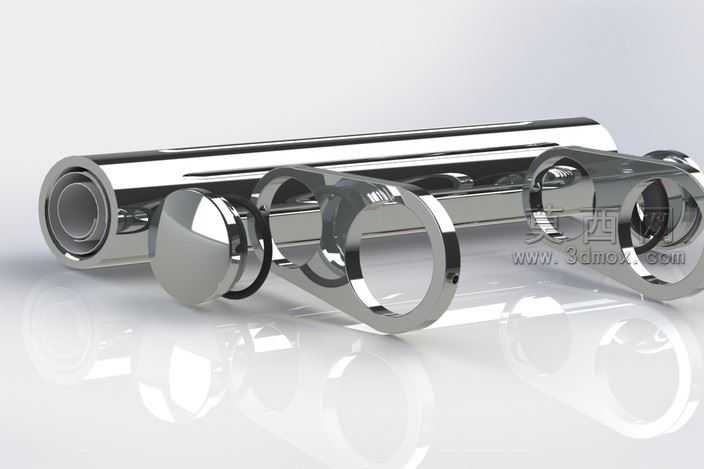

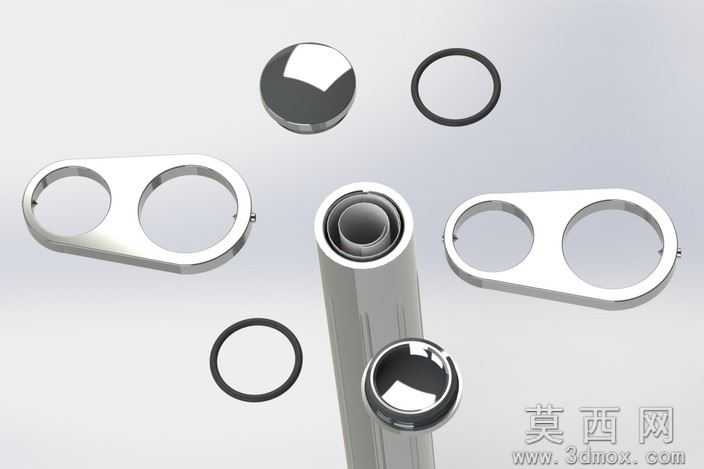

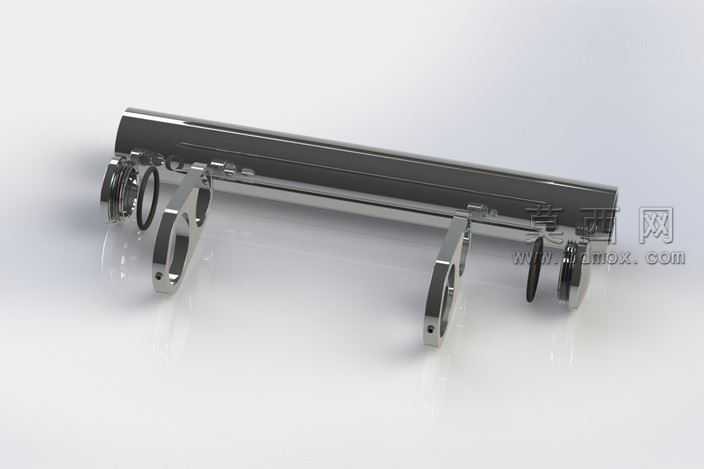

本藏交档管模型采用SolidWorks进行全参数化三维建模，建模过程严格遵循机械零件设计规范，以回转体特征为基础构建主体管身结构，首先通过草图绘制管身的截面轮廓，利用拉伸凸台命令生成基础圆柱管体，再针对两端的连接耳结构进行单独特征创建，通过基准面定位绘制连接耳的轮廓草图，使用拉伸、切除命令完成带安装孔的耳片结构，保证两端耳片的同轴度与安装孔的位置精度符合装配要求。模型的细节处理上，对管身与连接耳的衔接位置做了圆角过渡处理，避免应力集中的结构缺陷，同时对所有安装孔进行了倒角特征添加，还原实际机加工的工艺细节，管身表面的细微结构特征均通过精确的草图约束与特征命令实现，整体模型无冗余几何元素，特征树逻辑清晰，可直接用于后续的工程图生成与装配干涉检查。渲染环节采用金属镀铬材质进行表现，调整材质的反射率、粗糙度参数，模拟抛光金属的高反光质感，搭建影棚级光照环境，通过主光源、补光源与环境光的配合，凸显管身的圆柱曲面光影过渡，以及两端连接耳的结构棱角，渲染输出的效果图清晰展现零件的整体形态与结构细节，金属质感真实自然。设计思路上，该零件作为摩托车的藏交档管构件，重点考量了结构强度与安装适配性，主体管身采用等径圆柱结构保证轴向承载能力，两端对称的带孔连接耳用于实现与周边部件的铰接固定，整体结构简洁紧凑，在满足使用功能的前提下尽可能优化零件重量，符合摩托车零部件轻量化与可靠性兼顾的设计要求，模型的尺寸参数参考通用摩托车档管的实际规格设定，各部分比例协调，可作为同类型管件设计的参考模板，也可直接用于虚拟装配、运动仿真等后续设计环节。
