鼓风机房屋上部曲面结构三维设计

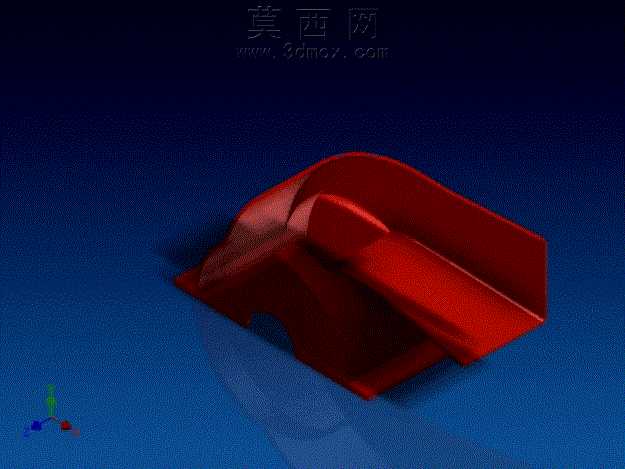

本作品为鼓风机房屋上部的壳体结构三维建模成果，整体采用CATIA软件完成全参数化建模流程，建模阶段优先梳理构件的功能逻辑：该部件作为鼓风机排风路径与房屋上部衔接的过渡壳体，需要同时匹配下方鼓风机的弧形出风口轮廓、上方方形排风通道的对接尺寸，因此建模时先通过多截面草图定义核心轮廓基准，分别绘制下部与鼓风机出风口适配的半圆弧截面、上部与排风通道对接的矩形截面，再通过创成式外形设计模块生成顺滑的过渡曲面，全程控制曲面的曲率连续性，避免气流通过时产生不必要的紊流与风阻。曲面构建完成后，对壳体的壁厚进行统一设定，在对接边缘处添加安装贴合的法兰翻边结构，翻边上预留均匀分布的安装孔位，用于后续与上下部件的螺栓紧固连接；在曲面弯折应力集中的区域，做了圆角过渡处理，既降低实际生产时的冲压成型难度，也能减少长期使用过程中的应力开裂风险。材质设定阶段，针对该部件的使用场景，赋予其工业常用的镀锌钢板材质属性，调整材质的金属粗糙度、反光度参数，渲染时采用工业产品常用的暗紫色渐变背景，添加柔和的环境光与定向补光，清晰呈现壳体的曲面走向、结构细节与安装基准标识，建模过程中同步保留了所有特征的参数化历史记录，方便后续根据不同型号鼓风机的尺寸、房屋排风通道的规格调整对应参数，快速生成适配不同工况的同系列构件模型，整体结构完全贴合通风设备的安装使用需求，曲面过渡顺滑无破面，所有安装结构的尺寸公差均符合机械装配的通用标准，可直接用于后续的装配干涉检查、工程图导出以及生产加工参考。
