蜗轮蜗杆传动齿轮箱结构三维设计

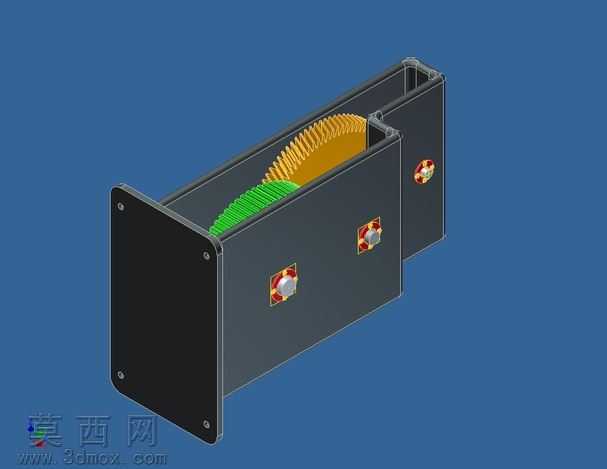

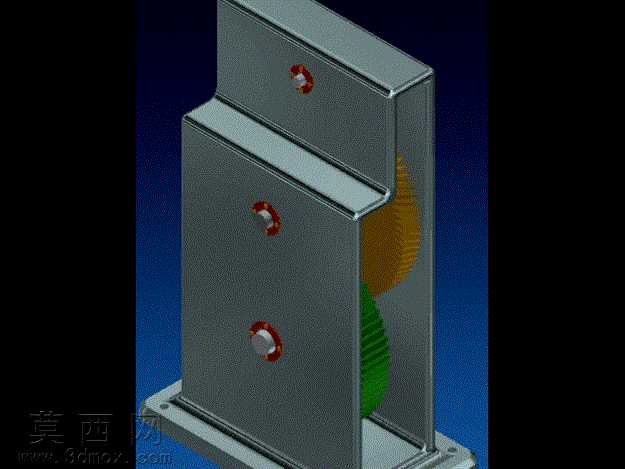

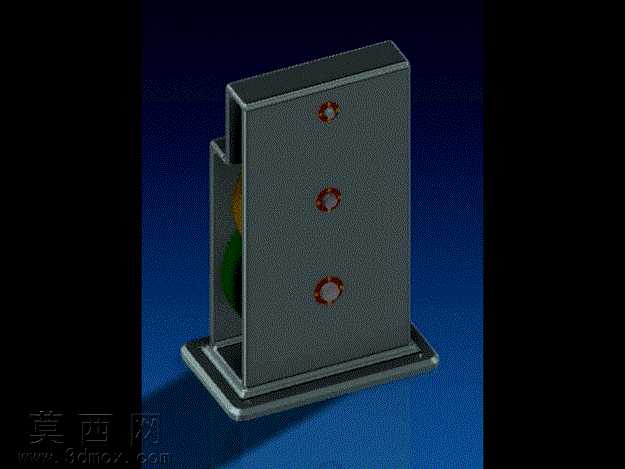

本作品为蜗轮蜗杆式齿轮箱三维结构设计，采用三维建模软件完成全参数化建模，整体结构采用剖视展示形式，清晰呈现内部传动组件的装配关系与布局逻辑。建模过程中首先完成箱体主体的结构搭建，箱体采用分体拼接式结构设计，外壳为深色金属质感材质，端板通过紧固件与箱体主体连接，侧壁预留轴承安装位，搭配带密封结构的轴承端盖，端盖采用金属镶边搭配红色密封标识的材质设计，既保证轴承定位精度，也兼顾箱体的密封防护性能。内部传动核心为蜗轮蜗杆啮合结构，其中蜗轮采用黄铜色金属材质，匹配耐磨铜合金的实际应用特性，蜗杆采用亮绿色工程材质表现，还原对应零件的材质属性，建模时严格按照蜗轮蜗杆的啮合参数完成齿形绘制，保证齿面啮合间隙符合传动设计要求，精准还原交错轴传动的结构特点。模型搭建过程中对所有装配零件添加了贴合实际的材质属性，金属零件添加了对应粗糙度的表面质感，密封件添加了橡胶类材质的哑光表现，紧固件还原了标准件的结构细节。整体设计围绕蜗轮蜗杆齿轮箱的大传动比、自锁特性展开，结构布局紧凑，输入输出轴的位置排布合理，箱体内部预留了充足的润滑储油空间，端盖的固定点位均匀分布，保证装配后的结构稳定性。渲染阶段采用蓝色纯色背景突出模型主体，通过半剖的展示方式让使用者可以同时观察外部箱体结构与内部传动组件的配合状态，所有零件的装配关系清晰，无干涉错位问题，完整还原了这类齿轮箱从外部壳体到内部传动件的全部结构细节，可用于机械结构教学、传动方案参考、同类产品设计改型等场景，建模过程中对标准件如紧固螺丝、轴承等均按照通用标准尺寸绘制，保证模型的工程参考价值。
