铸造作业专用异形工装工具结构设计

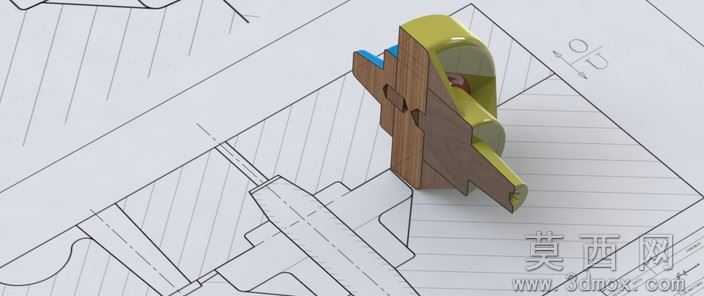

本作品为铸造生产场景配套的专用工装工具三维建模成果，建模阶段以铸造现场实际操作需求为核心出发点，先梳理工具在砂型修整、型砂压实、型腔边角处理等铸造工序中的使用逻辑，确定工具的握持区域、作业接触区域的基础尺寸边界，再通过三维软件完成整体结构的参数化搭建。建模过程中对工具的多段异形拼接结构做了精准还原，不同功能段的凸起、卡槽、弧形过渡结构均按照实际工装的受力需求做了结构优化，每一处拼接面的公差预留都经过反复校验，确保工具装配后各功能段衔接顺滑无干涉。材质设置上区分了工具不同功能部位的材质属性，主体受力结构部分采用耐磨合金材质参数，模拟金属工装的磨砂金属质感与表面细微的使用磨损纹理，握持防护部位采用硬质工程塑料材质参数，还原其略带哑光的黄绿色外观质感，不同材质的反光度、粗糙度参数都经过反复调试，渲染后能够清晰区分不同功能区域的材质差异。结构设计上充分考虑铸造作业的使用强度，工具的受力过渡位置做了加厚圆弧处理，避免应力集中导致的工装断裂，作业端的刃口、卡槽结构做了角度优化，既能够满足型砂修整、型腔清角的作业需求，又能保证作业过程中不会刮伤砂型内壁。渲染阶段将模型放置于手绘工程图纸背景之上，通过柔和的侧方打光凸显模型的立体结构，让不同拼接部位的层次关系清晰呈现，既能够直观展示工具的整体外观形态，也能清晰呈现各部位的结构细节，为后续的工装加工生产、实物试制提供精准的三维数据参考，可直接对接后续的数控加工、3D打印试制环节，有效缩短铸造专用工装的开发周期，降低实物试错的成本。
