永康铸造工艺用箱体式铸造工装结构

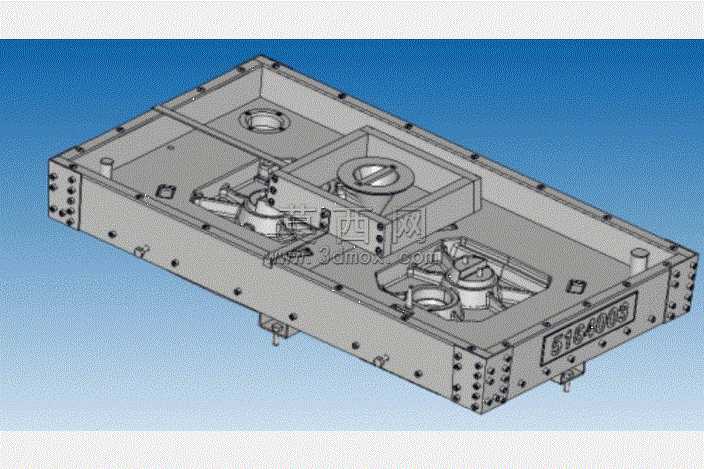

本作品为面向永康地区铸造工艺场景设计的箱体式铸造工装三维模型，建模阶段采用自顶向下的设计思路，先完成整体箱体框架的基准定位，再逐步拆分内部各功能腔体、安装位与连接结构，确保所有部件的装配公差符合铸造工装的实际使用要求。模型整体采用箱型铆接拼接结构，外框架通过均匀排布的紧固件实现各壁板的可靠连接，壁板上预留的定位孔、吊装接口与安装凸台均按照实际铸造生产的操作需求设计，既保证整体结构的刚性，也兼顾工装在铸造作业中的拆装便捷性。内部腔体根据铸造工艺的流道、模腔定位需求做了分区设计，不同功能区域的凸台、凹槽与避让结构均经过结构合理性校验，避免铸造过程中出现结构干涉、应力集中的问题。材质渲染阶段，模型主体采用铸造工装常用的合金结构钢材质表现，金属表面做了哑光氧化质感处理，紧固件部分做了镀锌亮面质感区分，不同功能区域的表面粗糙度通过材质参数做了差异化设置，清晰呈现各结构的功能属性。结构设计上充分考虑铸造作业的高温、重载工况，箱体边角处做了加强筋结构补强，壁板厚度根据受力分布做了梯度设计，受力集中的吊装位、连接位额外增加了加厚凸台，提升工装的整体使用寿命。内部的模腔定位结构采用可适配调整的模块化设计思路，能够匹配对应规格铸造产品的装夹定位需求，减少工装更换的成本。建模过程中对所有锐边做了符合工艺要求的倒角处理，既还原实际加工的工艺特征，也避免模型在后续工程导出时出现几何错误，所有装配结构均做了干涉检查，确保各部件之间的配合间隙符合实际装配要求，能够直接用于后续的工艺评审、工装加工参考使用。
