倾斜式螺旋给料输送设备结构设计

　　在散料处理的各类生产场景里，这类倾斜布置的螺旋输送结构是衔接上下工序物料转运的核心部件，常见于粮食加工、建材配料、化工粉体输送、污水处理污泥转运等工况，主要承担小颗粒、粉体、半流体类物料的密闭式提升与定量给料作业，相比皮带输送、斗式提升，这类结构的密闭性更好，输送过程中无物料撒漏、扬尘外溢的问题，同时可通过调整螺旋转速精准控制给料量，适配配料环节的计量需求。

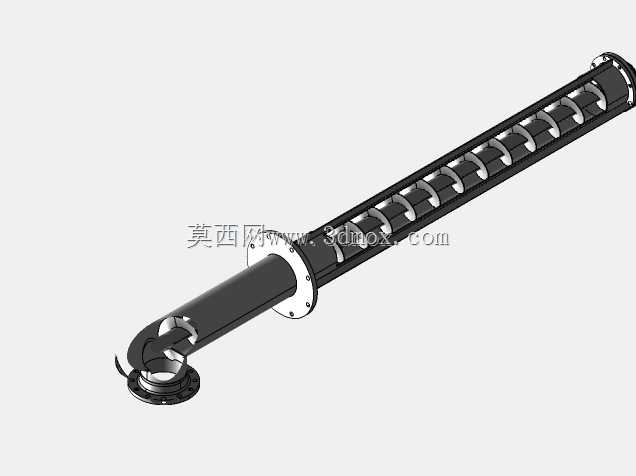

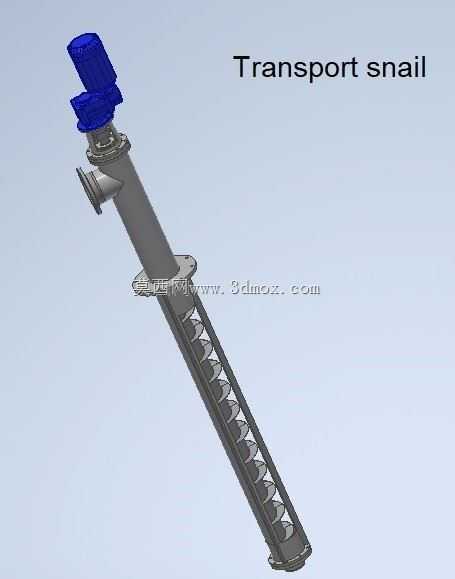

　　从结构设计逻辑来看，整套设备采用管式壳体作为物料输送的通道主体，管体内布置连续的螺旋叶片轴，顶端集成驱动单元，通过减速结构带动螺旋轴匀速转动，带动物料沿着管体内部从低位进料口向高位出料口移动。进料口采用侧向切向接口设计，可直接衔接下方料仓的出料溜管，接口处设置法兰边用于密封连接，避免进料段的物料卡滞；出料口同样采用法兰接口，可对接下游的配料秤、搅拌设备或者下一阶段的输送管线，接口位置根据现场安装高度可在设计阶段调整轴向位置，适配不同的工位布局需求。

　　设计过程中首先要确定输送倾角与输送能力的匹配关系，这类管式螺旋输送的倾角通常控制在30度到60度之间，倾角越大，相同螺距、转速下的输送效率会相应降低，因此大倾角布置时需要适当提高螺旋轴转速、缩小螺距，避免物料在重力作用下沿叶片间隙下滑。螺旋叶片的厚度根据输送物料的磨琢性选择，输送粮食、塑料粒子等低磨琢性物料时可采用3-4mm薄钢板卷制叶片，输送水泥、矿粉等高磨琢性物料时则需要加厚叶片或者在叶片边缘堆焊耐磨层，延长部件使用寿命。管体的直径选择与设计输送量直接相关，常见的管径规格从100mm到600mm不等，对应每小时几吨到几十吨的输送能力，管体中段设置的安装法兰盘用于将整套设备固定在钢结构支架或者设备平台上，安装时需要保证法兰盘的水平度，避免螺旋轴运转时出现偏磨、卡滞的问题。

　　驱动端的布置采用直联减速结构，驱动电机与减速箱体直接安装在管体顶端的端座上，减少传动环节的功率损耗，端座内部设置推力轴承，承担螺旋轴运转时产生的轴向推力，同时配置密封结构避免管体内的粉体物料进入轴承座造成润滑失效。尾端的轴承座采用外置式设计，配置防尘密封结构，避免物料粉尘进入轴承磨损滚道，尾轴与螺旋轴采用可拆式连接，方便后期检修时更换叶片或者维护轴承部件。

　　安装边界方面，整套设备的安装空间需要预留管体长度方向的操作距离，尤其是驱动端需要预留至少500mm的检修空间，方便后期拆卸电机、更换密封件；进料口下方需要预留料仓或者溜管的安装空间，出料口与下游设备的衔接需要采用软连接结构，抵消设备运转时产生的微小振动，避免硬连接造成接口处开裂漏料。设备的整体重量集中在中段安装法兰位置，支架设计时需要根据设备满负荷运行时的总重量核算承重能力，避免运行过程中出现支架变形、设备倾斜的问题。

　　实际选型建模时，需要重点校核螺旋轴的挠度，尤其是长距离输送的型号，螺旋轴长度超过3米时需要在管体内设置中间吊挂轴承，避免轴体转动时出现挠度过大碰擦管体内壁的问题，中间吊挂轴承的结构要尽量缩小径向尺寸，减少对物料输送通道的占用，避免物料在轴承位置出现堵料。叶片与管体内壁的间隙控制在3-8mm之间，间隙过大会造成物料残留、输送效率下降，间隙过小则容易因为加工、安装误差出现叶片刮擦管壁的问题，运转时产生异响甚至卡滞停机。
