管道成型用金属型腔加工模具结构

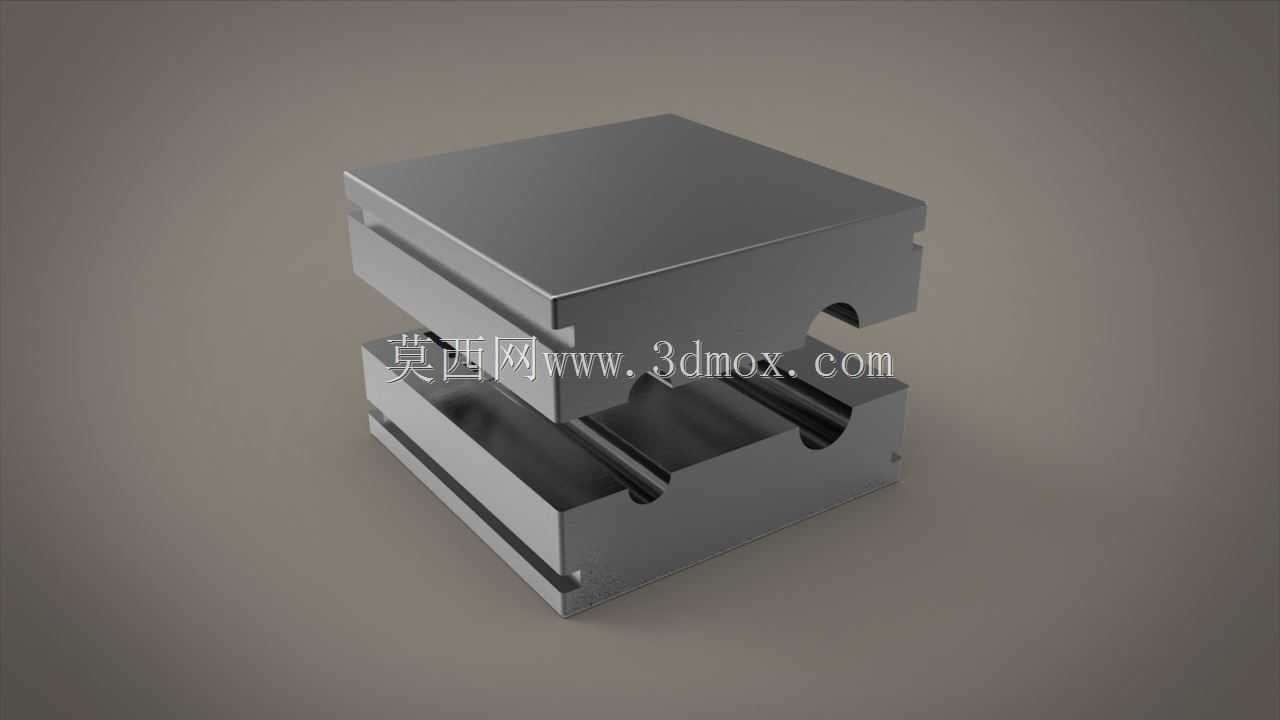

　　这套模具结构主要面向小口径直段带弧面管头的批量注塑成型工序，在民用给排水配件、家电流体管路、小型气动系统接头的生产场景中应用广泛，核心作用是在注塑机合模后形成封闭的管头外轮廓型腔，将熔融的工程塑料注入冷却后得到尺寸一致的管头毛坯，省去后续大量的外轮廓铣削工序，大幅提升批量生产的良品率。从结构设计来看，模具采用整体式模仁布局，没有拆分过多的镶件结构，这种设计思路主要针对管头外轮廓无复杂倒扣、侧向抽芯需求小的特性，减少镶件拼接带来的合模缝溢料问题，模仁本体选用预硬钢材质，表面做了抛光处理，降低注塑过程中熔融料的流动阻力，也能让成型后的管头外表面达到Ra0.8的粗糙度要求，无需额外做表面打磨。模仁上开设的半圆弧型腔是核心成型区域，

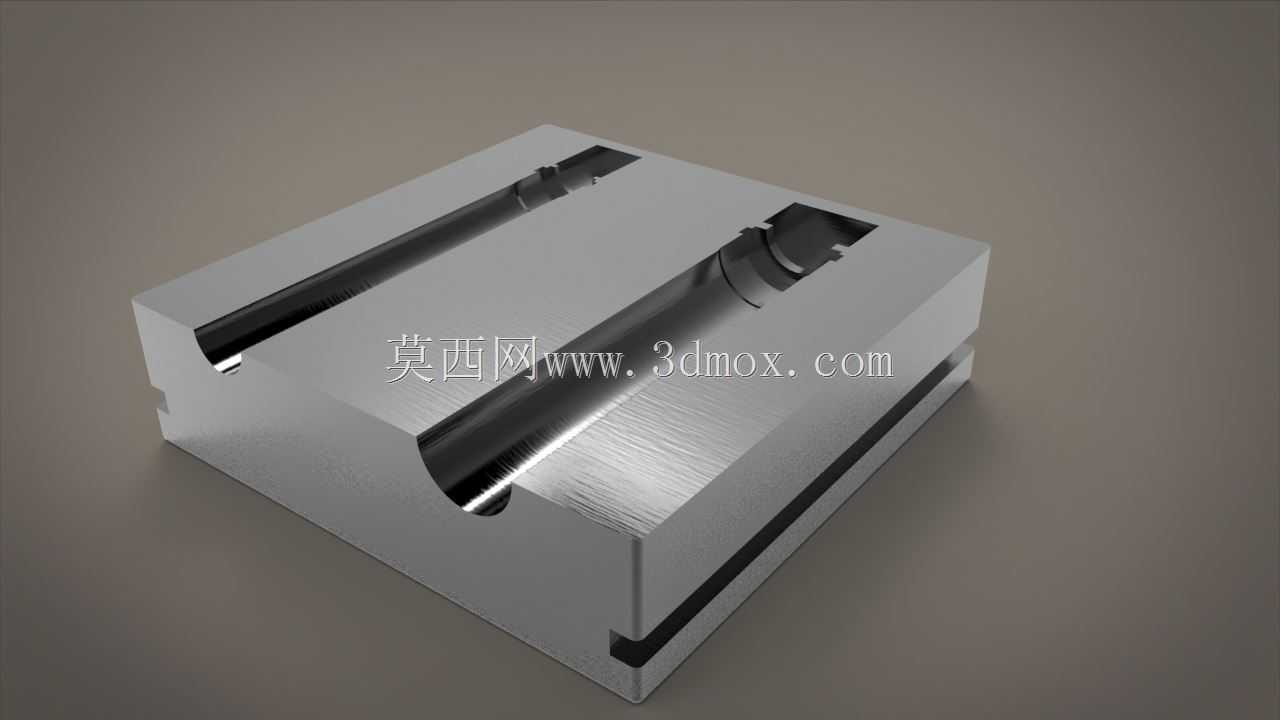

　　圆弧半径严格匹配管头的外径尺寸，型腔两端做了1度的脱模斜度，避免冷却后工件粘模，同时型腔侧边开设的长直槽是流道与排气槽的集成结构，注塑时熔融料从侧边流道进入型腔，型腔内的空气可以顺着槽边的微间隙排出，避免成型件内部出现气泡、缺料的缺陷。模仁的外形采用方正的矩形结构，长宽尺寸匹配常用的150吨小型注塑机的模架安装槽，厚度方向预留了足够的冷却水路布设空间，不需要额外加装垫高块就能直接装入标准模架，安装时只需要通过模架四周的压块将模仁锁紧，不需要做额外的螺丝孔位加工，适配性较强。在实际生产使用中，这套模仁的合模面做了0.02mm的研配精度，合模后分型面的间隙控制在0.01mm以内，能有效避免飞边产生，模仁底部做了定位销孔，

　　和模架上的定位销配合后，重复安装的定位精度可以控制在0.005mm以内，不会出现型腔错位导致的管头壁厚不均问题。针对管头端部的弧形过渡结构，模仁上对应的弧面位置做了局部的硬度强化处理，因为这个位置是注塑时料流冲击最集中的区域，长期生产容易出现冲蚀磨损，强化后表面硬度达到HRC58以上，能有效延长模仁的使用寿命，减少修模频次。设计过程中没有采用复杂的抽芯结构，是因为这套模具针对的是外轮廓成型工序，管头的内孔由配套的芯轴完成成型，模仁只负责外轮廓的定型，因此结构做了最大程度的简化，降低模具的加工成本，也减少生产过程中的故障点，日常维护只需要定期清理分型面的残留料渣、检查排气槽是否堵塞即可，不需要复杂的拆装保养。

　　模仁的边角位置都做了C2的倒角处理，一方面是避免安装时锋利的边角划伤操作人员，另一方面也能避免模仁装入模架时出现卡滞，边角的应力集中问题也得到缓解，长期受合模压力作用不会出现边角崩裂的情况。在成型工艺适配方面，这套模仁的流道截面采用梯形设计，比圆形流道的加工难度更低，料流的压力损失也更小，适配PP、PE、ABS等常用的管路塑料材质的注塑参数，不需要针对模仁做特殊的工艺调整，换产时只需要更换对应尺寸的芯轴就能适配不同壁厚的同外径管头生产，通用性较强。
